特高压变压器上不起眼的“伞裙”是什么？
特高压变压器上不起眼的“伞裙”是什么？

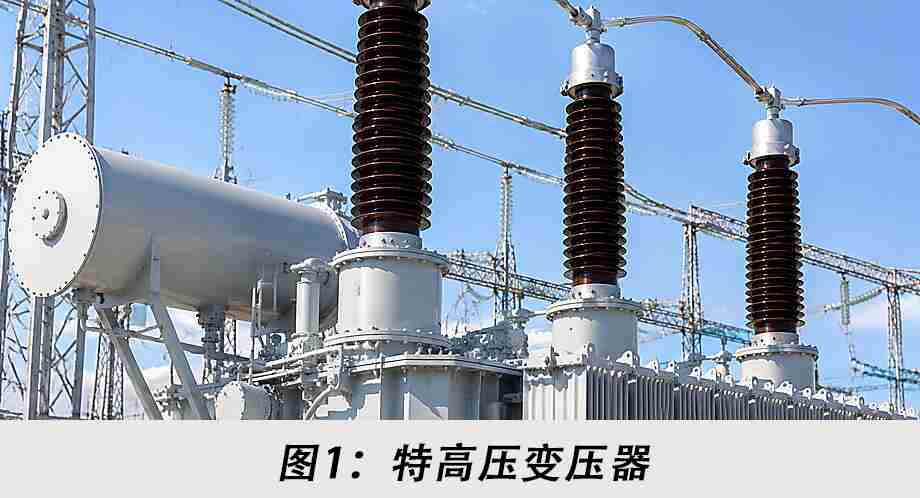

在电力传输领域，特高压变压器是实现高效、远距离电能输送的核心设备。然而，许多人对变压器外部那些看似不起眼的“伞裙”结构感到好奇。这些伞裙实际上是绝缘子或绝缘套管的关键组成部分，主要用于提供电气绝缘和机械支撑，确保特高压变压器在极端环境下的安全稳定运行。本文将详细解析伞裙的设计原理、材料科学及其在国际标准中的重要性，帮助您全面理解这一关键组件。
1. 伞裙的基本功能与设计原理
伞裙的主要功能是延长爬电距离和防止电弧闪络。在特高压环境中，电压等级通常超过800kV，空气中可能发生电晕放电或电弧，导致能量损失甚至设备损坏。伞裙通过增加绝缘体表面的路径长度，使电流难以沿表面形成导通路径。
为什么伞裙能提高绝缘性能？
（1）爬电距离增：伞裙的多层结构将绝缘体表面划分为一系列小段，电流必须绕过这些凸起，从而延长路径。根据国际电工委员会（IEC）标准，爬电距离需根据设备电压和环境污秽等级计算，公式为： L=k×Un/EL=k×Un/E
其中，L为爬电距离（mm），k为环
境系数（污秽地区取值较高），Un为额定电压（kV），E为允许电场强度（kV/mm）。伞裙通过结构设计显著提升L值。
（2）雨水与污染物管理：伞裙的倾斜设计使雨水沿特定方向流下，避免形成连续水膜。在污秽环境中，污染物如盐雾或灰尘容易积累，伞裙能减少污染物覆盖面积，降低表面电导率。
（3）国际标准参考：IEC 60815系列定义了绝缘子在污秽条件下的选择与尺寸设计，全球特高压项目普遍遵循该标准以确保兼容性。
2. 伞裙的材料科学与技术创新

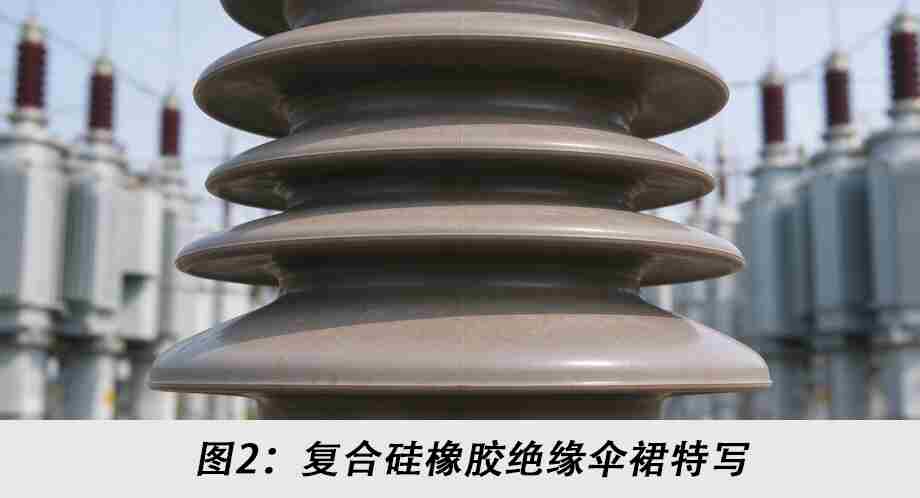

伞裙材料需具备高绝缘强度、耐候性和机械韧性。早期绝缘子采用陶瓷，现代特高压变压器更多使用复合硅橡胶材料，因其重量轻、抗污闪性能优越。
复合材料优势详解：
（1）疏水性：硅橡胶表面能低，水分凝聚为离散水珠而非连续薄膜，大幅降低泄漏电流。这一特性源于硅氧烷分子结构，其非极性侧链排斥水分子。
（2）抗紫外线与老化：添加氧化铝或硅微粉的复合材料可反射紫外线，减缓老化。国际标准ASTM D573测试显示，优质硅橡胶在户外使用寿命可达30年以上。
（3）轻量化与抗震性：复合材料的密度仅为陶瓷的1/3，减少变压器机械负荷。在地震多发地区，如日本或加利福尼亚，这一特性至关重要。
| 材料类型 | 绝缘强度 (kV/cm) | 抗污闪性能 | 重量 (相对密度) | 适用环境 |
| 陶瓷 | 150-200 | 中等 | 高 (2.5-2.7) | 低污秽干燥地区 |
| 复合硅橡胶 | 250-350 | 优秀 | 低 (1.1-1.2) | 高污秽、潮湿、沿海地区 |
| 玻璃纤维增强环氧 | 200-280 | 良好 | 中等 (1.8-2.0) | 中度污秽区域 |

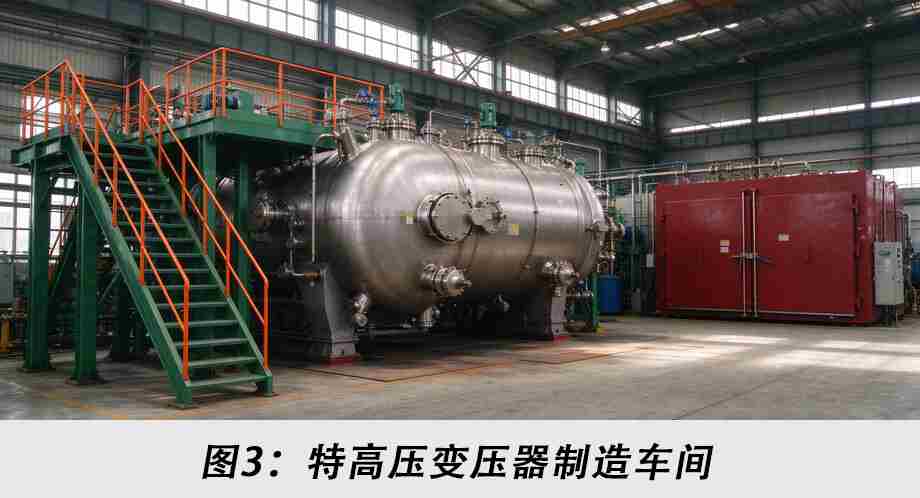

3. 伞裙对特高压系统可靠性的影响
伞裙虽小，却是系统可靠性链条中的关键环节。根据国际能源署（IEA）报告，绝缘失效导致约15%的特高压变压器故障。伞裙通过以下机制提升可靠性：
3.1故障预防机制分析：
（1）减少表面放电：在潮湿环境中，绝缘体表面易形成导电层。伞裙的沟槽设计破坏导电层连续性，将泄漏电流限制在微安级，避免发展为电弧。实验数据显示，优化伞裙可降低70%的表面放电概率。
（2）热管理与机械稳定：变压器运行中产生热量，复合材料的低热膨胀系数减少形变。伞裙的波纹结构分散机械应力，防止裂缝产生。例如，在中国±1100kV准东-皖南项目中，伞裙设计通过了IEC 62217机械负荷测试，支撑力达120kN。
3.2国际应用案例：
欧洲电网（ENTSO-E）在跨海特高压链路中，普遍采用深伞裙设计以应对盐雾；美国IEEE标准C57.19.00则强调伞裙的抗震验证流程。
4. 伞裙的设计优化与未来趋势
随着可再生能源并网和电网智能化，伞裙设计持续演进。自适应伞裙和纳米涂层技术成为前沿方向。
创新技术解析：
（1）自适应伞裙：集成传感器监测表面污秽度，自动调整伞裙角度或启动清洗机制。原理基于阻抗变化反馈，当污秽积累时，控制系统触发微型电机调整伞裙倾角，减少维护需求。
（2）纳米涂层：二氧化钛或氧化锌纳米颗粒涂层赋予伞裙自清洁特性。在紫外线催化下，涂层分解有机污染物，提升抗污能力。研究显示，纳米涂层伞裙在同等条件下泄漏电流降低40%。
| 技术阶段 | 核心特征 | 绝缘效率提升 | 环境影响 | 适用电压等级 |
| 传统陶瓷伞裙 | 固定结构，定期清洗 | 基准 | 高能耗生产 | ≤500kV |
| 复合伞裙 | 轻量化，疏水性 | 30-50% | 可回收材料 | 500-1000kV |
| 智能伞裙 | 传感器集成，自适应 | 60-80% | 减少化学清洗 | ≥1000kV |
表2：伞裙技术演进与性能提升
结论
特高压变压器上的伞裙远非“不起眼”，而是融合材料科学、电气工程和环境适应的精密组件。从延长爬电距离到集成智能技术，伞裙的演进直接推动着全球电网向更高效、可靠的方向发展。随着国际能源合作深化，伞裙的创新将继续支撑着特高压网络跨越大陆与海洋，点亮未来世界。
