在同心式排列时,绕组的漏磁通如何分布及产生电磁力?
Time: 2024-03-24 Hits:

在同心式排列时,绕组的漏磁通如何分布及产生电磁力

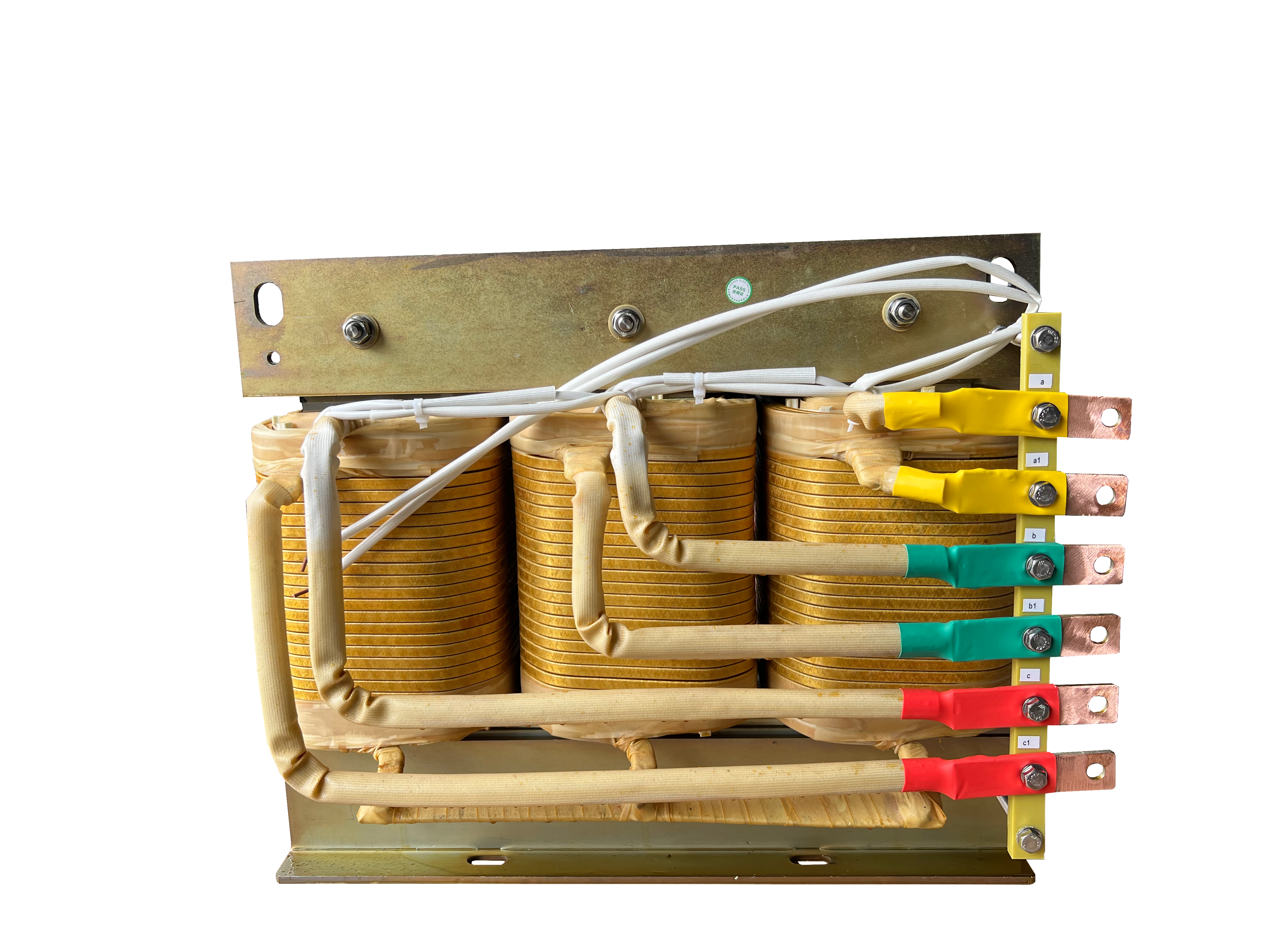

对于双绕组同心式排列,漏磁通一般较同心式排列要小,而在多绕组同心式排列中则更为减小。以双绕组单同心式排列为例,阐述漏磁通的分布情况。

在双绕组中,电流方向相反。假设低压绕组电流方向向外(用⊙表示),高压绕组电流方向向内(用×表示),根据右手定则,它们之间的漏磁通(用虚线表示)必然向上。

为了方便,漏磁通可以分为两个分量:轴向(纵向)漏磁通和辐向(横向)漏磁通。轴向漏磁通是垂直向上的,而辐向漏磁通则由于绕组上端漏磁通向外发散,而下端向绕组内侧收拢产生水平分量。根据左手定则,轴向漏磁通产生辐向电磁力,辐向漏磁通产生轴向电磁力。

轴向漏磁通导致外侧高压绕组产生向外的辐向张力,即高压绕组的直径需要增大,圆周方向受到拉伸应力,绕组导线必须承受这个力。相反,轴向漏磁通使内侧低压绕组产生向内的辐向压力,即低压绕组的圆周方向被压缩。在设计和制造时,必须防止该绕组失稳并发生形变。

辐向漏磁通使高低压绕组均产生向内的轴向压力。这个力作为绕组的压缩力,导致两端导线承受最大的作用力。对于垫块的压缩力是导线上作用力的合力,因此在绕组中部这个力是最大的。由这些力在导线和垫块中产生的应力必须限制在允许的范围内。对于使用油浸层压纸板制作的垫块,其允许的压缩应力应在39.2MPa以下。

此外,由于绕组的高度不同、匝数的不平衡以及分接线段的切除等因素,产生的轴向压力和张力类似于交错式排列时的轴向力。
