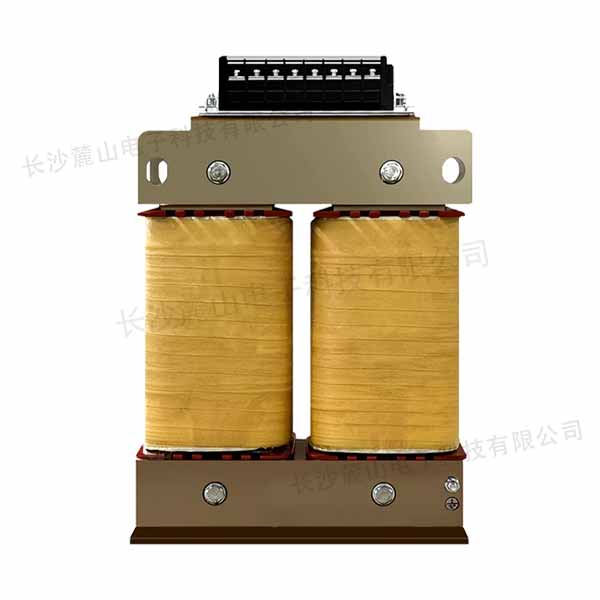

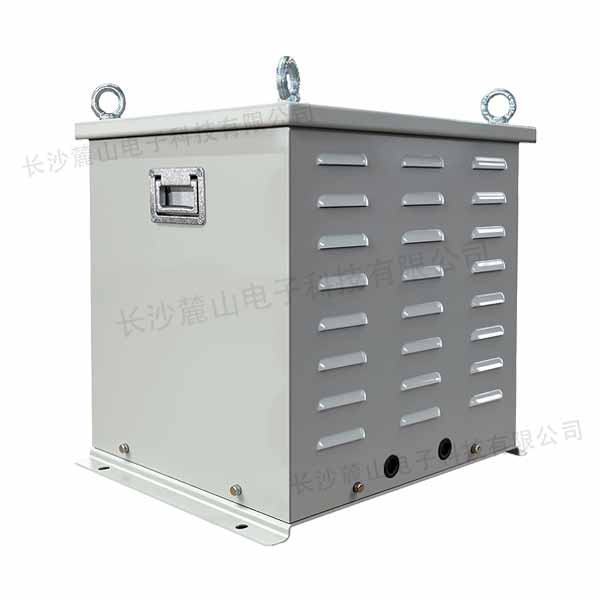

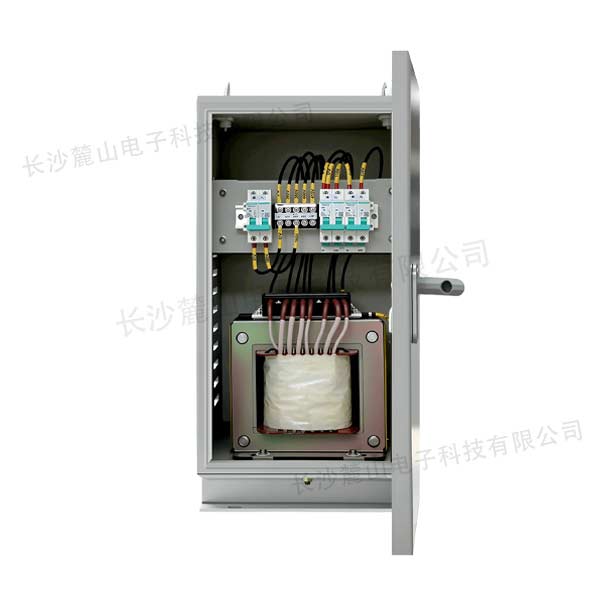

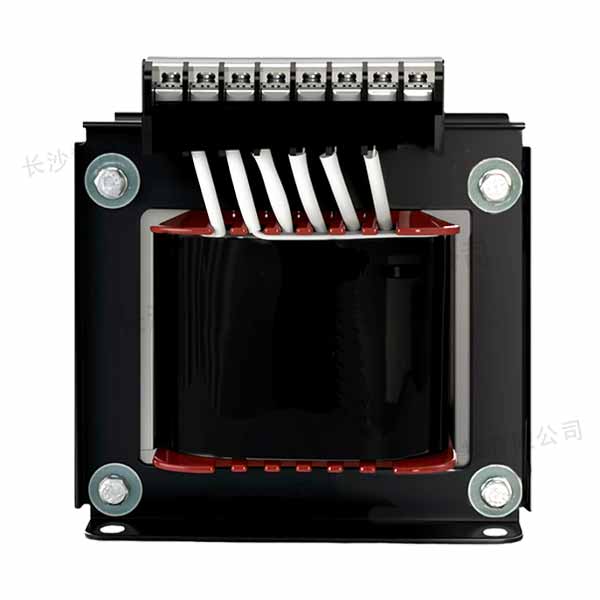

1140V/380V单相隔离变压器
1140V/380V单相隔离变压器
产品介绍

电源变压器适用于单相交流50/60Hz,额定电压在1140V以下的电路中作隔离电源。产品具有性能优良,安全可靠,目前已广泛应用于铁道、电力、矿山、机床、通讯、工控电源,节能照明、自动化控制、谐波治理、光伏、风电、医疗等领域。


产品特点:
- 采用整体真空压力浸漆处理,绝缘性能高;
- 采用高导磁硅钢,损耗小,噪音低;
- 过载能力强,机械强度高;
- 产品相当体积小、重量轻,便于安装及维护。



技术规范:
额定容量:5kVA~500kVA
相数:单相
额定频率:50/60Hz
输出电流:100~10000A
漏抗:2%~4%
绝缘等级:F/H
冷却方式:强迫风冷/自然冷却
运行方式:连续工作制




产品参数范围:


容量

6VA~500kVA

工作效率

≥90%

额定电压

≤10kV

温升

根据客户需求

额定频率

50/60Hz

阻抗

 根据客户需求

绝缘电阻

100MΩ(DC1000V)

噪声

≤60dB @1m

绝缘等级

F/H/A/B






外形及安装尺寸



EI系列单相变压器尺寸表(mm)


产品型号

绝缘等级

容量

(VA)



外形尺寸(Max)

安装尺寸(±2)

重量

W

D

H

x

d

TDA-6-48

A

6

76

40

44

62

Φ4.2*7

0.31kg

TDA-8-48

A

8

76

44

44

62

Φ4.2*7

0.36kg

TDA-10-48

A

10

76

50

44

62

Φ4.2*7

0.45kg

TDA-12-57

A

12

85

42

52

70

Φ4.5*8

0.45kg

TDA-15-27

A

15

85

46

52

70

Φ4.5*8

0.50kg

TDA-20-57

A

20

85

52

52

70

Φ4.5*8

0.65kg

TDA-25-60

A

25

87

60

54

73

Φ4.5*8

0.73kg

TDA-30-66

A

30

96

60

59

82

Φ4.5*8

0.85kg

TDA-35-66

A

35

96

64

59

82

Φ4.5*8

0.95kg

TDA-40-66

A

40

96

68

59

82

Φ4.5*8

1.00kg


外形及安装尺寸



EI系列单相变压器尺寸表(mm)


产品型号

绝缘等级

容量

外形尺寸(Max)

安装尺寸(±2)

重量

W

D

H

X

y

d

TDA-25-76

A

25

78

79

95

52

60

Φ4.5

1.1kg

TDA-50-76

A

50

78

84

95

52

65

Φ4.5

1.3kg

TDA-75-76

A

75

78

94

95

52

75

Φ4.5

1.6kg

TDA-100-86

A

100

88

87

103

62

75

Φ4.5

2.1kg

TDA-150-96

A

150

98

100

112

69

80

Φ4.5

3.9kg

TDA-200-96

A

200

98

110

112

69

89

Φ4.5

4.4kg

TDB-300-114

B

300

116

102

127

99

87

Φ4.5

5.0kg

TDB-400-133

B

400

135

100

148

111

80

Φ6

5.6kg

TDB500-133

B

500

135

115

148

111

95

Φ6

7.0kg

TDB-750-152

B

750

154

125

167

133

105

Φ7

10.0kg

TDB-1K-152

B

1K

154

140

167

133

120

Φ7

10.6kg

TDF-1.5K-171

F

1.5K

173

165

181

140

130

Φ8*12

17.0kg

TDF-2K-192

F

2K

194

180

209

140

150

Φ8*12

22.5kg

TDF-3K-222

F

3K

224

195

233

130

140

Φ8*12

32.5kg

TDF-5K-240

F

5K

242

220

257

180

186

Φ8.5*14

58.5kg

TDF-7.5K-65T

F

7.5K

270

260

370

180

130

Φ8.5*14

60.0kg

TDF-10K-65T

F

10K

270

310

375

180

150

Φ10*15

67.5kg

TDF-15K-70T

F

15K

300

340

410

180

210

Φ10*15

86.5kg

TDF-20K-75T

F

20K

310

390

465

190

230

Φ10*15

111kg
