变压器突发短路如何应急处理？

—突发短路的风险预警与智能应急方案解析

随着全球工业电力系统复杂度攀升，变压器突发短路事故已成为威胁设备安全与生产连续性的核心风险。国际能源署（IEA）数据显示，全球每年因变压器短路导致的直接经济损失超120亿美元，其中约35%的事故因预警与应急措施缺失引发连锁故障。根据 IEC 60076-5（短路耐受标准）与IEEE C37.91（继电保护规范），短路电流可达额定值的20-30倍，瞬间温升超1000℃，导致绕组熔毁、绝缘油爆燃甚至电网级联崩溃。本文结合全球典型案例与技术标准，解析短路风险预警与智能应急方案，助力企业实现 故障响应时间缩短90%，经济损失减少50%以上。

1.变压器短路事故的两大核心诱因

●绝缘劣化：从局部放电到电击穿

●破坏原理：长期过载、温升超标或环境侵蚀（如粉尘、湿气）会导致绝缘材料老化。而这会导致绝缘材料在电场与热应力下发生分子链断裂，局部放电（PD）活动加剧，最终形成导电通道。根据根据IEC 60270，PD能量超过1000pC时，绝缘寿命缩短80%。

●案例：中国一化工厂的变压器因环氧树脂浇注层开裂（裂纹宽度>0.5mm），相间绝缘电阻从5000MΩ骤降至50MΩ，最终引发相间短路，直接损失200万美元。

●机械应力：振动与冲击的“最后一击”

运输碰撞、安装松动或地震等外力冲击会导致绕组位移、引线断裂，直接引发短路。

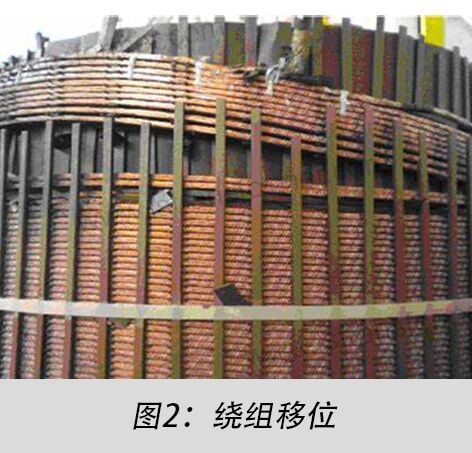

●绕组位移：振动会使绕组间绝缘间距缩小，导致局部电场强度超过30kV/mm（空气击穿阈值），形成放电通道；

●引线断裂：日本一变电站就因地震引发变压器倾斜 5°，导致低压侧引线断裂，引线对地短路电流达45kA，设备迅速报废并引发电网瘫痪。

2.风险预警：从被动响应到主动防御

●电弧光检测：毫秒级故障捕捉

电弧光传感器通过检测300-700nm 波长紫外光，在2ms内迅速识别短路电弧。

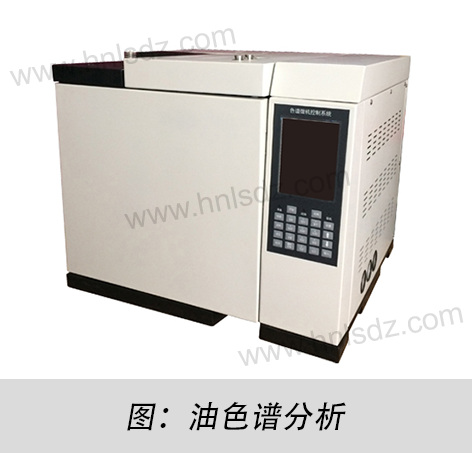

●油色谱分析（DGA）

实时监测绝缘油中H₂、C₂H₂等气体浓度，通过Duval三角形法预判故障类型：

●H₂>150ppm：预示局部放电；

●C₂H₂>5ppm：预示电弧故障。

●高频电流传感：捕捉谐波共振前兆

高频电流传感器（带宽0-10kHz）会进行

●谐振频点识别：当谐波频率（如250Hz）与系统谐振频率重合时，传感器捕捉电流幅值异常

●短路前兆分析：谐振导致电流骤增，若未及时抑制，可能引发绝缘击穿。

3.智能应急方案：从快速切断到灾后恢复

●高速差动保护：切断故障的“闪电手”

●原理：差动继电器会比较变压器高低压侧电流差值，当偏差超20%时，在10ms内触发断路器分闸。

●案例：中国一炼油厂采用GE T60差动保护装置，故障切除时间缩短至12ms，保住80%设备完好率。

●故障录波与定位：精准溯源的黑匣子

故障录波装置以1MHz采样率记录短路电流波形，通过以下方式定位故障：

●行波定位法：分析电流行波在变压器内的传播时间差，精度达±5m；

●短路电流特征提取：短路电流峰值、上升速率（di/dt）等参数可判断故障类型（如相间短路或对地短路），一旦发现故障会立即定位。

●浸没式灭火系统：遏制爆燃的“终极屏障”

变压器舱内预埋氟化液喷淋管道，短路爆燃时可在 500ms内释放液态氟化液，通过窒息与冷却双重机制灭火（符合NFPA 15标准）。美国变电站应用后，火灾损失减少95%。

4.全球案例

总结：从风险预警到毫秒级响应的闭环防御

变压器短路事故的本质是绝缘劣化与机械应力的多因素叠加。通过电弧光检测 实现毫秒级故障捕捉、 高速差动保护快速切断电流、浸没灭火系统遏制二次灾害，企业可将短路损失减少50%以上，同时满足IEC 与IEEE的严苛标准。在工业4.0与智能电网转型背景下，这一技术路径不仅是安全防线的升级，更是企业可持续发展的核心保障。
