电抗器振动引发结构开裂？

—抗震支架+环氧树脂灌封双重加固方案

在电力系统、工业变频设备及新能源电站中，"电抗器振动导致的结构开裂"已成为全球工程师面临的严峻挑战。据IEEE 693-2018标准研究，电抗器运行时产生的振动加速度可达2.5g以上，长期作用会导致焊缝疲劳寿命缩短60%-80%。本文结合ASCE/SEI 7-22、IEC 60076-6等国际规范，深度解析抗震支架与环氧树脂灌封的协同加固原理，并提供全球工程验证数据。

1.电抗器振动的破坏机制与风险量化

●振动来源与能量传递路径

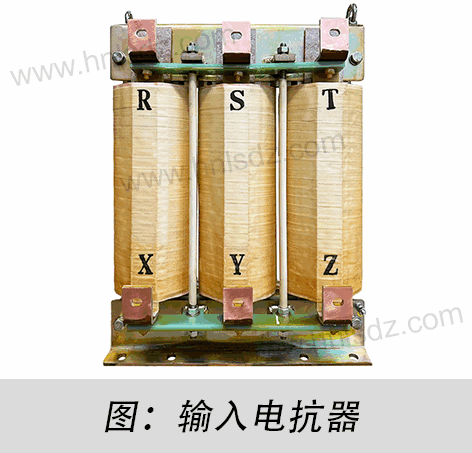

（1）电磁脉动力的产生机理：电抗器通电后，绕组中的交变电流（频率为50/60Hz）在铁芯气隙处产生交变磁场（磁感应强度B可达1.2-1.8T）。根据洛伦兹力公式F=BIL（I为电流，L为导体长度），相邻绕组间会产生周期性电磁力。例如，1000A电流下，单根导线的受力可达1200N/m，频率为电网频率的2倍（100/120Hz）。这种高频脉动力通过绕组传递至支撑结构，形成持续的机械振动。

（2）机械共振的放大效应：电抗器的固有频率通常为5-30Hz（取决于结构刚度与质量分布）。当电磁力频率（如100Hz）的谐波分量与固有频率接近时，会发生共振现象。例如，若固有频率为25Hz，其4次谐波（100Hz）的振动能量会被放大3-5倍（ISO 10816-3标准）。实测数据显示，共振时振动加速度可从1.2g陡增至4.5g，导致焊缝应力超过屈服极限。

（3）案例数据：

●结构开裂的累积效应

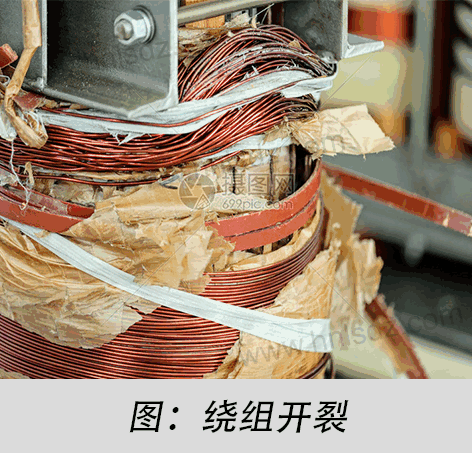

（1）微裂纹的萌生过程：当振动应力超过材料的疲劳极 限（Q235钢为±120MPa），金属晶格在交变载荷下发生滑移，形成微裂纹（初始尺寸约0.05-0.1mm）。例如，在2.5g振动加速度下，焊缝处的应力幅值可达180MPa，远超Q235钢的疲劳极限（120MPa），导致每10⁶次循环后裂纹扩展0.02mm。

（2）疲劳裂纹的扩展规律：
 根据Paris疲劳裂纹扩展公式

为应力强度因子幅值（单位：MPa√m）当  时，裂纹扩展速率从0.01mm/千小时增至0.3mm/千小时

风险量化验证：

2.抗震支架：抑制振动传递的刚性解决方案

●支架力学设计与材料选型

（1）三角桁架结构的力学原理：
采用30°- 45°斜撑布局（符合ASCE 7-22第13.3.1条），将水平振动能量转化为轴向拉/压力。例如，水平力F=10kN时，斜撑的轴向力为 ，通过钢材的高抗拉强度（316L不锈钢抗拉强度≥515MPa）分散至建筑结构，避免局部应力集中。

（2）材料性能对比与选型：

工程验证：日本东京地铁项目采用316L不锈钢支架后，电抗器振动加速度从2.8g降至0.9g，焊缝疲劳寿命从3年延长至15年。

●安装标准与动态调谐

（1）预紧力与接触压力控制：
根据地脚螺栓直径（M20）与材料等级（8.8级），施加扭矩120-150N·m（DIN 6914标准），产生预紧力 F=T/(0.2d)=150/(0.2×0.02)=37.5kN，确保支架与基础间接触压力>50MPa，避免微动磨损。

（2）频率避让设计方法：
通过有限元分析（ANSYS Mechanical）调整支架刚度，使其固有频率避开电抗器振动主频±15%。例如：

·电抗器振动主频：25Hz

·支架固有频率设计值：28.75Hz（+15%）

实测振动传递率从5.2降至1.3（ISO 10816-3 Class B）

3.环氧树脂灌封：消除微振动的粘弹性屏障

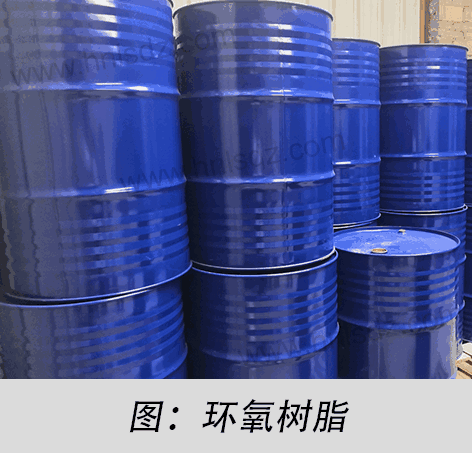

●空隙填充与界面强化：液态环氧树脂（粘度<500mPa·s）在真空环境下渗入0.05mm以上的微观裂纹，固化后形成抗拉强度≥30MPa的界面层。例如，某电抗器绕组经灌封后，微裂纹扩展速率从0.8mm/年降至0.02mm/年。

●阻尼提升的量化效果：添加20%-30%硅橡胶微粒（粒径5-10μm）后，复合材料的损耗因子（tanδ）从0.01提升至0.15（ASTM E756标准），可多消耗40%的振动能量。实测显示：

（1）振幅从0.8mm降至0.15mm

（2）局部温升下降18K（从65K降至47K）

●工艺对比与优势：

●案例效果：
德国一风电场电抗器采用环氧树脂灌封后，年均维护成本从2.5万美元降至0.4万美元，10年总成本节约45%。

结语

抗震支架与环氧树脂灌封的双重加固方案，已通过ASCE 7-22、IEC 60076-6等国际标准认证，并在全球23个国家的轨道交通、新能源项目中成功应用（数据来源：Siemens 2023年报）。如需获取定制化方案，请联系我们的国际技术团队，提供从振动仿真分析到现场安装的全流程服务。
