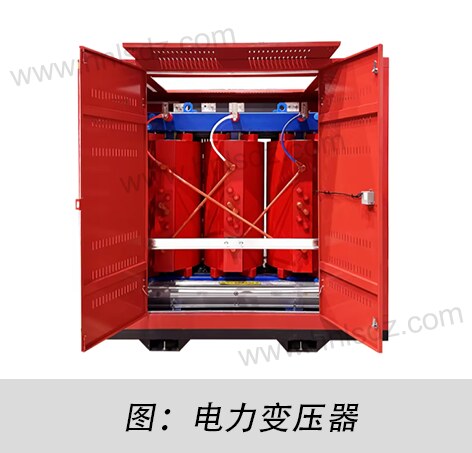

电力变压器如何工作？

—从发电到用电的全流程解析

电力变压器是电网系统的核心设备，承担电压转换与能量传输的关键任务。全球约40%的电能损耗发生在输配电环节，而高效变压器可减少15%-25%的能源浪费（数据来源：IEC 60076-20）。本文基于IEEE C57.12、EN 50588等国际标准，解析变压器在电网不同环节的作用机制，并附跨国工程案例验证。

1.发电厂：升压变压器的能量转换起点

发电机的输出电压通常为10-25kV，直接传输会导致线路电流过大（焦耳损耗 ），造成巨大能量浪费。升压变压器通过将电压提升至110-765kV，使电流降至原值的1/10，从而将输电损耗减少至1/100。例如，德国北海风电场通过将33kV升至380kV，使300MW电能的线路损耗从5%降至0.3%。

设计要点：

(1)铁芯材料：晶粒取向硅钢片（），磁导率高且损耗低。

(2)绕组结构：采用换位导线（Transposed Conductor），减少涡流损耗（IEC 60076-5认证）。

(3)冷却系统：强迫油循环（OFAF）确保满负荷下温升≤65K（IEEE C57.12.00标准）。

工作流程：

(1)发电机输出交流电（如50Hz/22kV）输入变压器一次侧。

(2)磁场感应使二次侧绕组产生高压（如400kV）。

(3)通过断路器接入输电线路，开启远距离传输。

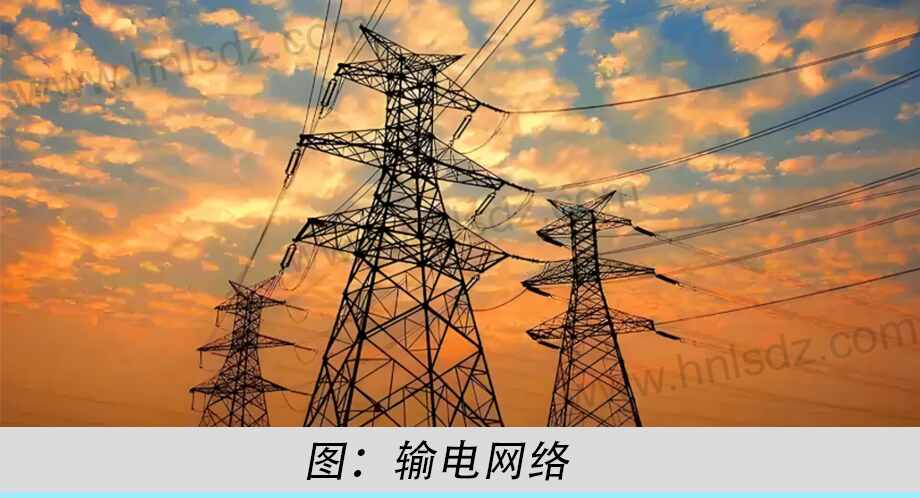

2.输电网络：高压线路的能量传输通道

输电网络采用400kV-765kV电压等级，以降低线路损耗并支持跨国电力交换。自耦变压器在此环节广泛应用，其共用部分绕组的特性可减少30%的材料成本。

设计要点：

(1)绝缘设计：雷电冲击耐受电压≥1425kV（IEC 60071-1）。

(3)调压能力：有载分接开关（OLTC）实现±10%电压调节（IEC 60214）。

案例对比：

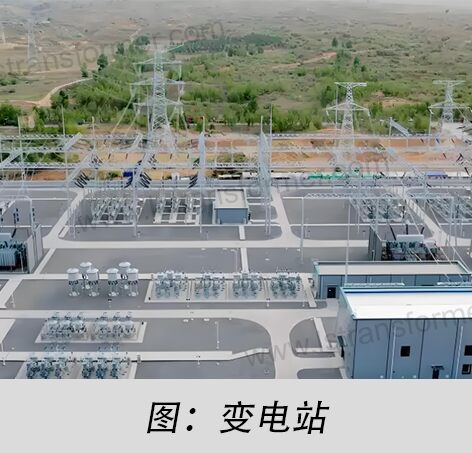

3.变电站：多级降压的电压调节枢纽

变电站将输电电压（如220kV）逐级降至配电电压（10kV），并通过并联电容器组补偿无功功率，将功率因数从0.8提升至0.95，降低线路损耗23%。

设计要点：

(1)能效标准：欧盟油浸式变压器需满足IE4能效（空载损耗≤0.25kW @100kVA）。

(2)动态调压：有载调压分接开关每级调节1.25%，响应时间≤5秒（EN 50588-1）。

工作流程：

(1)高压侧接收220kV电能。

(2)多绕组变压器分阶段降压至10kV。

(3)电容器组动态投切，维持电压波动≤±5%。

4.终端用户：定制化电压适配场景

● 工业场景

工业场景中，变压器需根据设备特性定制电压与电流。整流变压器通过移相绕组（如±7.5°）将12脉波整流谐波含量从12%降至4.5%（IEEE 519），二次侧直流纹波≤2%（IEC 61378-1），采用铜箔导体抑制集肤效应。矿热炉变压器则为冶金电炉提供50-200V超低电压与50kA级大电流，短网阻抗≤0.5mΩ（避免电弧不稳定），并通过水冷系统（EN 50588-1）与高饱和磁密硅钢（）保障稳定性。

● 居民用电场景

在居民用电场景中，柱上变压器将10kV配电电压降至400V三相四线制供电，采用非晶合金铁芯（空载损耗比硅钢低70%）与阶梯接缝工艺控制噪声≤55dB(A)（ISO 3744）。例如，东京某商业区采用此类变压器后，年均节电18万kWh，投资回收期缩短至3.2年。

5.电网全流程变压器综合参数对比

结语

从发电厂升压到终端用户适配，电力变压器通过精准的电压转换支撑全球电网的高效运行。如需获取符合IEC/IEEE/EN标准的定制化方案，请联系我们的国际技术团队，提供从设计到运维的全周期服务。
