海上风电变压器引出线：选择镀锡还是镀银？

– 深海能源输送的核心材料抉择

在深远海呼啸的风声中，海上风电场正成为全球绿色能源版图的核心支柱。然而，要将这些巨量清洁电力跨越数十甚至上百公里高效、稳定送回陆地，变压器高压引出线这一“电力咽喉”的材料选择—镀锡还是镀银，直接决定了系统的可靠性与经济性。本文将深入探讨这一关键抉择背后的科学原理与工程实践。

1.极致环境挑战：为什么引出线镀层是海上风电的生命线？

海上风电变压器身处世界上最严苛的电气环境之一：

•高盐雾腐蚀(salt spray corrosion)：富含氯离子的海风会加速金属电化学腐蚀(IEC 60068-2-52标准模拟测试)。

•持续高湿(high humidity)：相对湿度长期≥80%，加剧水分渗透与氧化。

•剧烈温差(thermal cycling)：运行升温(可达80℃以上)与停机冷却导致材料反复膨胀收缩。

•高压电场(high voltage stress)：66kV至220kV及以上系统电压对绝缘和接触完整性提出极高要求。

引出线连接点是电气系统中的脆弱环节。镀层质量直接决定了：

•接触电阻稳定性(Contact Resistance Stability):影响电能传输效率和局部发热。

•耐腐蚀性(Corrosion Resistance)：确保长期导电通路完整，避免失效。

•机械耐磨性(Mechanical Wear Resistance)：抵抗振动、插拔带来的磨损。

表 1: 海上风电引出线核心性能要求与失效风险

2.镀锡vs：深海环境下的性能大比拼

● 电导性能与接触电阻

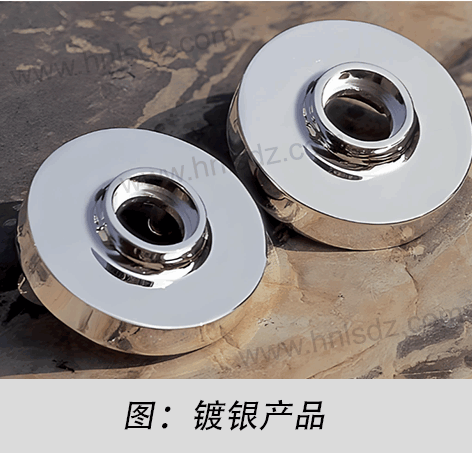

–镀银胜出：白银拥有所有金属中最高的体积电导率(约 63 MS/m)。更重要的是，其氧化物(Ag2O)仍具有导电性！这意味着即使表面轻微氧化，接触电阻仍能保持极低且稳定，尤其在大电流下优势巨大。

–镀锡的局限：纯锡电导率远低于银(约 9 MS/m)。锡的氧化物(SnO2)是绝缘体。在高压电场和微振动下，锡镀层易形成绝缘氧化膜，导致接触电阻显著升高且不稳定。根据Holm电接触理论，真实接触点少且微小，接触电阻(Rc)近似公式为：

Rc ≈ ρ / (2 * sqrt(A * n / π))

其中ρ为材料电阻率

A为表观接触面积

n为接触点数量。

银的低ρ和高抗氧化性共同保障了更低更稳的Rc。

● 耐腐蚀性 (Corrosion Resistance)

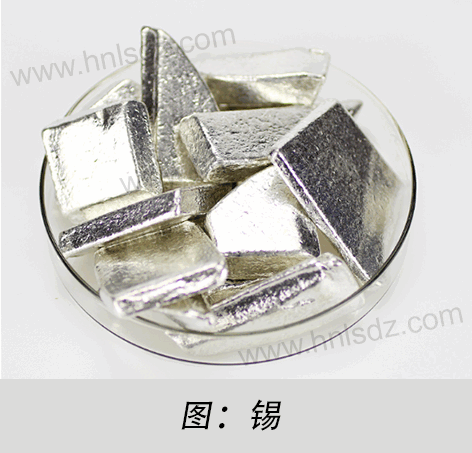

–镀锡的实用性：锡在大气环境中具有良好的耐腐蚀性，能有效保护铜基材免受均匀腐蚀。其成本显著低于镀银。

–镀银的深层挑战与应对：银在含硫(S)环境中会生成黑色绝缘的硫化银(Ag2S)。海上环境可能存在硫化氢(H2S)。然而，工程上通过以下措施有效解决：

•增加镀层厚度：海上应用通常要求≥8 μm (远超普通3-5μm)，延缓硫化物穿透(IEC 62626标准)。

•采用特殊银合金：添加少量锡、铟等元素，牺牲阳极保护主银层。

•复合镀层：如底层镀镍(Nickel Underplate)，提供双重屏障(符合IEC 61238对连接件的防腐要求)。

–应对盐雾腐蚀：致密的银镀层本身对氯离子(Cl-)腐蚀有很强抵抗力(ASTM B117盐雾测试≥500小时)。

● 抗微动磨损与机械性能 (Fretting Resistance & Mechanical Properties)

–镀银优势明显：银质较软，延展性好。在变压器运行不可避免的振动环境下，银镀层能通过自身塑性变形填充接触面微小间隙，维持大面积金属接触，有效抑制微动磨损及其引发的氧化问题(IEEE 1247振动测试)。

–镀锡的风险：锡相对更硬脆，微动磨损下易产生碎屑或磨破，新鲜金属暴露后迅速氧化，导致电阻飙升，形成恶性循环。尤其在高振动区域风险显著。

● 成本与长期价值 (Cost & LCC - Life Cycle Cost)

–镀锡：初始材料成本(Capex)低是最大优势。适用于腐蚀环境相对温和、电流密度不高、检修便利的近岸或陆上项目。

–镀银：初始成本高(银价高昂+更厚镀层)。但其带来的低能耗损失(高导电)、超高可靠性(低故障率)、极长维护周期(减少昂贵海上运维Opex)是深远海项目的核心价值。需进行全生命周期成本(LCC)分析。

表 2: 镀锡与镀银在海上风电引出线应用中的关键对比

3.工程决策指南：全生命周期视角下的优化方案

海上风电变压器引出线的镀层选择需基于多维度参数系统评估，现代工程实践已超越简单的二元选择，发展出分级决策框架：

● 电压等级与传输容量决定基础选型

（1）高压直流送出系统(HVDC ≥220kV):

强制采用镀银方案，因集肤效应(skin effect)导致电流趋于表面分布，超高电导率成为关键。根据麦克斯韦方程组推导的透入深度公式：

δ = √(ρ/(π*f*μ))

其中

ρ为电阻率

f为频率

μ为磁导率。

银的低ρ值可减少高频损耗，这对柔直输电的谐波抑制尤为重要。

典型应用：欧洲北海Dogger Bank(3.6GW)、中国三峡阳江(5.5GW)等深远海项目。

（2）中压交流系统(33-66kV AC):

经济型方案：非关键连接点可采用5-8μm镀锡，但必须配合接触压力≥100N/mm²的弹簧触指设计(IEC 60632标准)，通过机械破氧化膜维持导电。

高可靠方案：仍推荐镀银合金，特别是采用银-氧化锡(Ag-SnO₂)复合材料，兼顾电导率与抗电弧烧蚀能力。

● 环境腐蚀性分级防护策略

（1）ISO 12944 C5-M级腐蚀环境(离岸>5km):

-基础防护：镀银层必须搭配镍阻挡层(Ni≥5μm)，防止铜基材与银之间产生原电池腐蚀(Galvanic Corrosion)。

-进阶方案：采用脉冲电镀工艺获得纳米晶镀层，其晶界密度比传统电镀高3个数量级，腐蚀速率降低70%(ASTM B832测试数据)。

（2）ISO 12944 C4级环境(近岸<5km):

允许使用致密镀锡(≥12μm)，但需配合：

-密封胶填充(如硅基胶符合IEC 60893)

-定期红外热成像巡检(ΔT>15K即预警)

● 连接技术适配性矩阵

● 全生命周期成本模型

决策应基于20年期的LCC计算，典型参数包括：

LCC=Ccapex+∑t=120Copex(1+r)t+Pfailure×CdowntimeLCC=Ccapex+t = 1∑20(1+r)tCopex+Pfailure×Cdowntime

其中：

-镀锡方案：Capex低但P_failure可能达1.2次/年(海上维修成本€250k/次)

-镀银方案：Capex高出30-50%，但P_failure<0.05次/年

（1）示例计算：英国海域某1GW项目，镀银方案虽初 始多投入€2.7m，但20年节约运维费€11.3m，减少发电损失€6.2m。

（2）最佳实践建议：

-对于>25km的深远海项目，优先选择镀银+激光焊接的永久连接方案

-近岸项目可采用镀锡与镀银混用设计，但需通过FEM仿真确保电流分布均衡

所有方案必须通过IEC 61400-25规定的海上风电专用测试序列

结论：深海能源动脉的可靠基石

在海上风电变压器引出线材料的选择上，镀锡凭借成本优势在近岸与低压领域占有一席之地。然而，对于肩负远距离、大容量电力输送重任的深远海高压系统，镀银凭借其卓越的导电性、被动接触稳定性、可控制的耐腐蚀性以及优异的抗微动磨损能力，成为保障25年以上高可靠运行的不二选择。

随着欧洲北海、中国深远海及美国大西洋项目的迅猛发展，面对不断攀升的电压等级与运维成本，全球领先开发商正优先选用高性能镀银方案构建深海能源“主动脉”。决策不仅基于初始成本，更需考量全生命周期价值——镀银引出线为海上风电场提供的长期可靠性与低损耗特性，正在深远海领域持续释放其战略价值。
