非晶合金变压器对线材的特殊要求：技术解析与国际标准指南

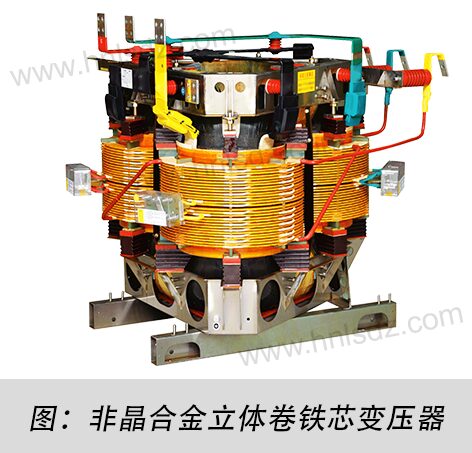

作为变压器领域的革命性材料，非晶合金以其极低的铁芯损耗闻名，可显著降低空载能耗达60%-80%。然而，其独特的工作特性也对绕组线材提出了更高要求。本文将深入探讨非晶合金变压器对绕组线材的特殊要求，解析背后的技术原理，并提供符合国际标准（IEC, IEEE）的解决方案。

1.应对更高频谐波：低损耗导电材料的选择

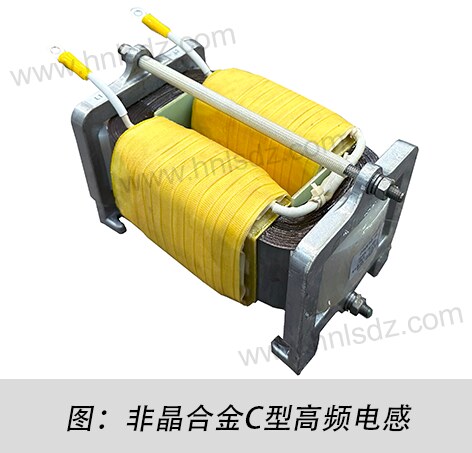

● 原因：非晶合金磁化曲线更“硬”，励磁电流波形畸变更大，导致空载电流中高次谐波（尤其是3次、5次、7次）含量显著高于传统硅钢片变压器。这些高频电流流过绕组导体时，会产生显著的趋肤效应（Skin Effect）和邻近效应（Proximity Effect）。

● 要求：采用高导电率、低电阻率的线材，优先选择无氧铜（Oxygen-Free Copper, OFC）导体。

● 原理与效果：

–导电率与损耗：导体的交流电阻（Rac）在趋肤效应影响下会显著高于直流电阻（Rdc）。交流电阻Rac的计算公式可简化为：
Rac ≈ Rdc * (1 + F)
其中F是由频率、导体尺寸和形状决定的系数。铜的电阻率（ρ ≈ 1.68×10⁻⁸ Ω·m @20°C）远低于铝（ρ ≈ 2.82×10⁻⁸ Ω·m），在相同条件下，铜导体的Rac更低，由焦耳定律（P = I²R）可知，其由负载电流产生的铜损耗（负载损耗）也更低，这对于提升非晶合金变压器整体效率至关重要。

–趋肤深度：趋肤深度（δ）是电流在导体中有效渗透深度的度量，计算公式为：

δ = √(ρ / (π * f * μ))

其中ρ是电阻率

f是频率

μ是磁导率

频率f越高，趋肤深度δ越小，电流越集中在导体表层，导致有效截面积减小，电阻增大。高导电率的铜，其电阻率ρ低，在相同频率下趋肤深度δ更大，能更有效地利用导体截面积，减少高频下的附加损耗。

–无氧铜优势：OFC含氧量极低（<5ppm），杂质少，具有更均匀的晶体结构，导电率接近纯铜理论值（100% IACS），性能优于普通电解铜（ETP），能进一步降低电阻和损耗。

2.抵御更高热应力：耐高温绝缘系统的构建

● 原因：

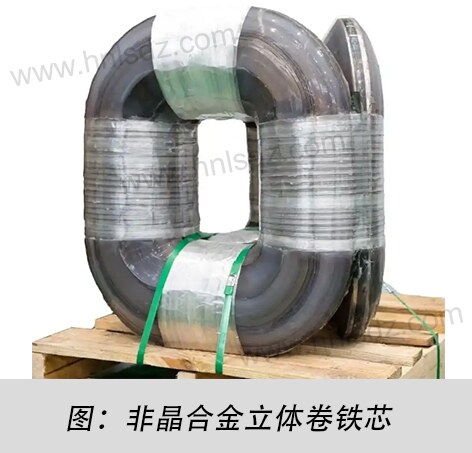

a.热点温度：非晶合金铁芯通常运行在更高的磁通密度下（虽然其损耗低，但这是材料特性决定的）。虽然空载损耗低，但铁芯产生的热量更集中于铁芯自身。非晶带材极薄（约25μm），热传导路径短，散热能力相对较弱。这可能导致铁芯本体温度较高，进而通过热传导和辐射加热邻近的低压绕组（尤其是内层）。

b.过载能力：非晶合金带材的居里温度较低（约410°C），且高温下易结晶脆化失效。为确保铁芯安全，设计时通常采用更保守的温升限值（如国际标准IEC 60076系列或IEEE C57.12.00/C57.12.01中规定的值），这要求绕组绝缘系统能在更严格的温升限制下长期可靠运行。

● 要求：采用更高耐热等级（Thermal Class）的绝缘材料和更优的绝缘结构设计。

● 原理与效果：

–耐热等级提升：优先选用H级（180°C）或更高（如Nomex®等材料可达220°C）的绝缘系统，而非传统硅钢变压器常用的B级（130°C）或F级（155°C）。

–材料特性：H级及以上绝缘材料（如聚酰亚胺薄膜、芳纶纤维纸、耐高温树脂漆）在高温下具有优异的电气强度保持率、机械强度和抗老化性能。例如，Nomex®（杜邦芳纶纸）在220°C下寿命可达数万小时，而B级材料在此温度下会快速老化失效。

–热老化寿命：绝缘材料寿命遵循阿伦尼乌斯（Arrhenius）定律：温度每升高10°C，化学反应速率（老化速率）大约增加一倍。采用更高耐热等级的绝缘材料，意味着在相同的运行温度下，其老化速率显著低于低耐热等级材料，从而成倍延长变压器的使用寿命和可靠性。

–结构设计：优化绕组结构（如增加散热油道）、选用导热性能更好的绝缘材料（如含有导热填料的环氧树脂），有助于将绕组内部产生的热量更快地传递到冷却介质（油或空气）中，降低绝缘材料的实际工作温度。

3.适应特殊机械特性：柔韧导体与抗冲击结构

● 原因：

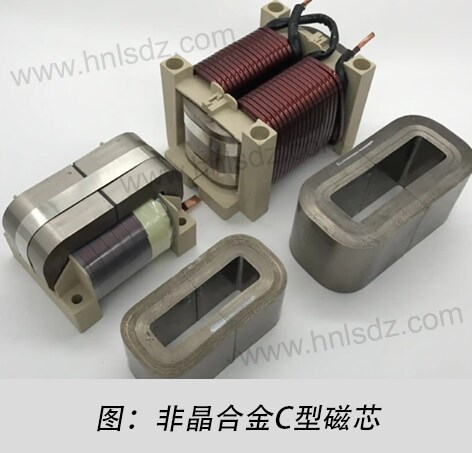

a.铁芯特性：非晶合金带材本身硬度高、脆性大。铁芯在运行中受电磁力作用会产生微振动。这种振动会通过铁芯夹件、垫块等结构传递到绕组。

b.短路冲击：变压器遭受短路故障时，绕组会承受巨大的、瞬间的电磁冲击力（洛伦兹力）。非晶合金铁芯的机械阻尼特性与硅钢片不同。

● 要求：

–导体柔韧性：选用更柔软、弯曲性能更好的导体（如退火充分的软铜线），并采用小截面导线（如多股绞合线或换位导线）。

–结构加固：绕组需要更坚固的支撑和压紧结构，以承受正常运行中的振动和潜在的短路电动力冲击。

● 原理与效果：

–柔韧导体：软铜线在反复微小形变下不易发生加工硬化断裂。小截面导线（如利兹线）本身刚度小，更能适应铁芯传递来的微振动，减少导线绝缘因摩擦而损伤的风险。在短路时，柔韧的导线能更好地吸收部分冲击能量。

–抗短路能力：短路电动力（F）与电流平方（I²）成正比。绕组结构强度至关重要。关键措施包括：

•高强度绝缘筒：采用高密度层压纸板（Pre-Compressed Board, PCB）或环氧玻璃布筒（CRGE），提供坚实的径向支撑。

•轴向压紧力：应用高强度压钉和压板结构，确保在短路轴向力作用下绕组不发生松动或变形。轴向压紧力（F_clamp）需满足：

F_clamp > K * F_max_axial

其中K是安全系数（通常大于1.5），F_max_axial是计算或模拟得到的最大轴向短路力。

•垫块与撑条：优化垫块（轴向支撑）和撑条（径向支撑）的密度、尺寸和材料（如高密度层压纸板、环氧层压件），有效分散和传递短路力，防止局部失稳。采用带凹槽的垫块能更好地固定导线。

•端部保护：加强绕组端部的绝缘和支撑，使用成型角环、端圈等，防止端部导线在短路力下发生翻转或扭曲。

表1：非晶合金变压器绕组线材关键要求与应对措施

表2：铜与铝导体关键性能参数对比（符合IEC 60228等国际标准）

结论：构建高效可靠的全球解决方案

非晶合金变压器是实现电力系统高效节能的关键技术方向。其卓越的低空载损耗特性对绕组线材和绝缘系统提出了更严苛的要求：高导电率（优选无氧铜）、高耐热等级（H级或以上）、优异的柔韧性和机械稳定性。深入理解这些要求背后的技术原理（趋肤效应、热老化、短路电磁力），并严格遵循国际电工委员会（IEC）和美国电气电子工程师学会（IEEE）等制定的变压器设计与试验标准（如IEC 60076, IEEE C57系列），是确保非晶合金变压器在全球市场长期安全、高效、可靠运行（Transformer Reliability）的基石。

选择符合国际标准的优质线材和绝缘材料，结合优化的结构设计，不仅能最大化非晶合金的节能潜力=，更能显著提升变压器的抗短路能力=和使用寿命=，为全球用户提供具有卓越生命周期价值=的电力解决方案。
