为什么潮湿环境下变压器引出线接头易氧化？

—科学防护涂层选择指南

变压器和电抗器的引出线接头是电力传输的关键连接点，其可靠性直接影响设备的长期稳定运行。然而，在潮湿环境（如沿海地区、热带气候或高湿度工业区）中，这些接头极易发生氧化腐蚀，导致接触电阻升高、局部过热，甚至引发设备故障。

根据IEEE C57.152标准统计，超过27%的变压器故障与连接部位的腐蚀和劣化有关。因此，如何选择合适的防护涂层，有效抑制潮湿环境下的氧化问题，成为电力设备运维和采购决策中的关键考量。

1.潮湿环境：引发接头氧化的“催化剂”

变压器或电抗器的引出线接头，作为高低压侧的关键连接点，其可靠性直接影响设备安全。在潮湿环境中，这些金属接头（常见为铜、铝或镀层）的氧化腐蚀速度显著加剧，其根本原因在于形成了完整的电化学腐蚀回路：

● 电解质溶液形成：潮湿空气中，水分在相对温度（RH）超过60%时，易在金属表面吸附凝结，形成肉眼难辨的薄液膜。当空气中存在SO₂、Cl⁻等污染物（沿海或工业区常见），这些物质溶解于水膜中，使其导电性急剧上升，形成腐蚀性电解质。根据法拉第腐蚀电流公式：

Icorr = (2.303 * B) / (Rp)

其中 Icorr 为腐蚀电流密度（μA/cm²）

B 为常数（约26mV）

Rp 为极化电阻（Ω·cm²）

环境湿度上升导致金属表面水膜增厚，Rp值显著降低，使得Icorr增大，意味着腐蚀速率加快。实验数据显示，当RH从60%升至80%时，铜的腐蚀速率可增加3-5倍。

● 阳极氧化反应：在电解质水膜覆盖下，接头金属（如Cu）作为阳极发生氧化反应：

Cu → Cu²⁺ + 2e⁻

产生的铜离子进入溶液，金属本体被消耗，形成氧化层（Cu₂O, CuO）或腐蚀产物（如碱式碳酸铜Cu₂(OH)₂CO₃）。

● 阴极还原反应：邻近区域或金属表面的杂质（如碳粒、氧化物）作为阴极，消耗阳极释放的电子，常见反应为氧还原：

O₂ + 2H₂O + 4e⁻ → 4OH⁻

或氢离子还原（酸性环境）：

2H⁺ + 2e⁻ → H₂↑

后果：持续的氧化腐蚀导致接头接触电阻指数级上升，根据焦耳定律 Q = I²Rt，电阻R增大使发热量Q剧增，引发局部过热、绝缘老化加速，最终可能导致连接失效、电弧事故，甚至变压器爆炸（IEEE Std C57.152 统计显示接头故障占比达27%）。

2.防护涂层：构建可靠的“防渗屏障”

阻断电化学腐蚀三要素（阳极、阴极、电解质）中的任一环节即可有效防腐。优质防护涂层通过以下机制实现保护：

● 物理屏蔽隔离 (Barrier Protection)

-机制：在接头金属表面形成连续、致密、低孔隙率的薄膜，物理隔绝水汽、氧气及腐蚀性离子（Cl⁻, SO₄²⁻）的直接接触。

关键指标：

-水汽透过率 (WVTR)：单位时间内透过单位面积涂层的水汽质量（g/m²/day）。优质涂层（如改性环氧）WVTR < 5 g/m²/day。

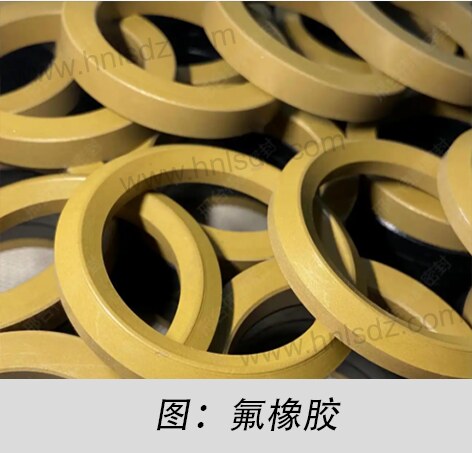

-氧气透过率 (OTR)：同理，需极低。硅橡胶约 500-1000 cc/m²/day，而氟橡胶可低至10-50 cc/m²/day。

-效果：显著提高接头耐受湿度上限（如从RH 60%提升至95%+），延缓腐蚀发生。

● 化学键合与惰性

-机制：涂层材料本身具有极强化学稳定性，不与水、氧、常见酸/碱发生反应；部分涂层（如含铬酸盐的底漆）能促进金属表面形成稳定钝化膜，进一步阻滞阳极溶解。

-效果：在长期湿热或污染环境下保持性能稳定，避免自身老化失效或参与腐蚀反应。

● 憎水性与自修复性

-憎水性：涂层表面具有低表面能（如硅橡胶），使水珠接触角 >90°，呈“荷叶效应”，难以铺展成连续水膜。

-自修复性：特殊材料（如改性聚氨酯、含缓蚀剂的智能涂层）在轻微划伤后，能通过分子链迁移或缓蚀剂释放自动修复微缺陷，恢复屏障功能。

-效果：在凝露、雨雾环境下提供动态防护，大幅提升恶劣工况下的可靠性。

3.科学选型：关键涂层材料性能对比与应用指南

选型决策树：

-环境评估：RH是否长期>80%？是否有盐雾/化学污 染？温度范围？

-防护等级：预期寿命？是否容忍周期性维护？失效 风险容忍度？

-施工条件：现场施工还是工厂预涂？设备停机时间 限制？

-成本考量：初始成本 vs 全生命周期维护成本。

专家建议：

-高湿+洁净环境：优选硅橡胶涂层，利用其憎水性抵御凝露。

-高湿+污染/磨损环境：采用环氧底漆+聚氨酯面漆复合体系，兼顾附着力和耐候性。

-极端腐蚀环境：投资氟聚合物涂层，确保超长防护寿命 (>15年)。

-关键连接点：推荐使用符合 UL 1441 或 IEC 60464 标准的认证产品。

长效防护：超越涂层的系统化策略

-表面预处理：涂层性能的基础。接头必须严格清洁（喷砂至Sa2.5级, ISO 8501-1），彻底除油除氧化层。残留污染物将使涂层附着力下降50%以上。

-规范施工：严格遵循厂商技术文件（TDS），控制膜厚（通常150-300μm）、固化条件（温度/湿度/时间）。湿膜厚度（WFT）与干膜厚度（DFT）关系：DFT = WFT × 体积固体份(%)。

-状态监测与维护：结合红外热成像（检测异常发热点, ASTM C1060）及定期绝缘电阻/接触电阻测量（IEEE Std 62），评估涂层状态。发现粉化、龟裂、脱落及时修复。

-结构优化：在接头设计阶段考虑防潮，如采用密封型接线端子盒（IP65/IP66, IEC 60529）、加装防雨帽或硅胶密封圈，减少水汽直接侵入。

结论：以科学防护应对潮湿挑战

潮湿环境下变压器引出线接头的氧化腐蚀是一个复杂的电化学过程，但其风险可通过科学选型与规范应用防护涂层有效管控。理解涂层的作用机制（屏障隔离、憎水防护、化学钝化）是选型的基础，结合具体环境严酷度、寿命要求及成本预算，参考国际标准（IEC, UL, ISO）选择匹配的涂层体系，并注重表面处理与施工质量，方能构建长效可靠的防护屏障。

持续的状态监测与预防性维护是保障电力设备安全运行、降低非计划停机的关键防线。
