汽车充电桩变压器为何必须使用高等级耐油线？

在全球电动汽车(EV)市场迅速扩张的背景下，充电基础设施的建设成为各国政府和企业关注的焦点。作为充电桩核心组件的变压器，其性能直接关系到充电效率、安全性和使用寿命。其中，变压器内部的绝缘线材选择尤为关键，高等级耐油线的使用已成为行业标准。本文将深入探讨为何汽车充电桩变压器必须采用高等级耐油线，从技术标准、性能要求和经济效益等多角度进行分析。

1.变压器油与绝缘材料的相互作用机制

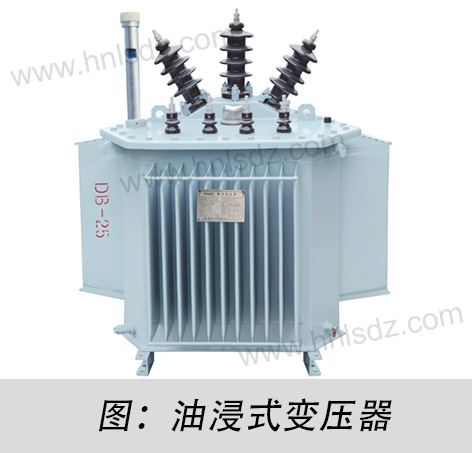

汽车充电桩变压器通常采用油浸式设计，这是因为绝缘油(通常为矿物油或合成酯)具有优异的绝缘性能和散热能力。然而，变压器油与普通绝缘材料长期接触会产生复杂的物理化学作用：

● 溶胀效应：变压器油会逐渐渗透到绝缘材料的分子结构中，导致材料膨胀(溶胀)。普通绝缘材料溶胀率可能高达5-10%，而高等级耐油线使用的特殊聚合物(如聚酰胺酰亚胺、改性聚酯)经过分子结构优化，溶胀率可控制在1%以下。

表1：不同类型绝缘材料在变压器油中的性能比较

● 化学兼容性：变压器油在高温和电场作用下会逐渐老化，产生酸性物质和自由基。高等级耐油线的绝缘层含有特殊添加剂，能够中和这些酸性物质，防止绝缘层降解。例如，添加了胺类化合物的绝缘材料可以将油中酸值控制在0.1mg KOH/g以下，远优于普通材料的0.5mg KOH/g限值。

● 协同老化效应：绝缘材料与变压器油的老化过程相互影响。IEEE Std C57.91-2011指出，油-纸绝缘系统的温度每升高6-8℃，老化速度加倍。而使用高等级耐油线可以将这一温升影响降低30-40%，因为其更好的耐热性减少了绝缘材料的热降解产物对油质的污染。

2.高电压快充对绝缘材料的特殊要求

随着大功率快充技术(如350kW甚至更高)的发展，充电桩变压器面临着前所未有的电应力挑战：

● 脉冲电压应力：快充过程中，功率模块的开关操作会产生高频电压脉冲(可达数kHz)。根据IEC 60076-16标准，这类变压器需要承受1.3倍额定电压的局部放电测试。高等级耐油线采用多层绝缘结构和纳米填料(如Al₂O₃或SiO₂)，可将局部放电量控制在5pC以下，而普通材料往往超过20pC。

计算局部放电强度的经验公式为：

Q = C × ΔV

其中：

•Q为放电量(pC)

•C为气隙电容(F)

•ΔV为放电起始电压(V)

高等级材料通过减小气隙尺寸和增加介质常数，显著降低放电量。

● 热循环应力：快充桩变压器工作于间歇模式，温度变化剧烈。普通绝缘材料在热膨胀系数(CTE)上的不匹配会导致微观裂纹(CTE差异>5ppm/℃时风险显著)。高等级耐油线的CTE经过精确调控，与铜导体和绝缘油的CTE匹配度可达±1ppm/℃，极大延长了机械寿命。

● 空间电荷积累：高压直流充电(HVDC)中，电场强度可达10kV/mm以上。普通材料会积累空间电荷，导致电场畸变。高等级材料通过引入导电炭黑或金属氧化物微粒(含量0.5-2%)，可以将电荷弛豫时间从小时级缩短到分钟级。

3.安全性与标准合规性考量

全球主要市场对充电基础设施的安全性要求日益严格，这直接推动了高等级耐油线的应用：

● 防火要求：UL 2202标准规定，充电设备用变压器需要通过UL 94 V-0阻燃测试。高等级耐油线通常采用磷系阻燃剂(如DOPO衍生物)，其极限氧指数(LOI)可达35%以上，而普通材料仅为20-25%。这使得变压器在短路时不会成为火源。

● 环保法规：欧盟RoHS和REACH法规限制多环芳烃(PAHs)等有害物质。优质耐油线采用无卤素配方，其燃烧气体毒性指数(TTI)比普通材料低50%以上，符合EN 45545-2标准对轨道交通应用的严苛要求。

● 寿命验证标准：IEC 60076-14要求充电桩变压器通过加速老化测试(通常为500次热循环)。高等级耐油线采用Arrhenius寿命预测模型：

L = L0 × e^(-Ea/kT)

其中：

•L为预测寿命

•Ea为活化能(eV)

•k为玻尔兹曼常数

•T为绝对温度(K)

通过提高Ea值(优质材料可达1.2-1.5eV)，相同温度下的寿命可延长3-5倍。

4.全生命周期成本分析

虽然高等级耐油线初始成本比普通材料高20-40%，但从全生命周期看具有显著优势：

表2：不同绝缘材料的10年总拥有成本比较(以500kVA变压器为例)

成本优势主要来自：

● 更低的涡流损耗：高等级绝缘的介电常数更稳定，可将附加损耗降低15-20%；

● 更少的维护需求：耐油性能提升减少了油质处理频率；

● 更长的更换周期：使用寿命延长减少了设备更新成本。

结语

在电动汽车充电基础设施全球部署的背景下，采用高等级耐油线制造的变压器已成为技术发展和标准进化的必然选择。这种材料解决方案不仅满足了高电压、大电流快充的技术需求，更在安全性、环保性和经济性方面展现出全方位优势。

随着IEEE、IEC等标准组织不断更新相关规范，预计未来耐油线技术将进一步向纳米复合、自修复等方向发展，为充电基础设施的可靠运行提供坚实基础。对于充电桩运营商和变压器制造商而言，投资高等级耐油线技术即是投资于未来市场的竞争优势。
