海上风电变压器线材如何对抗盐雾腐蚀？

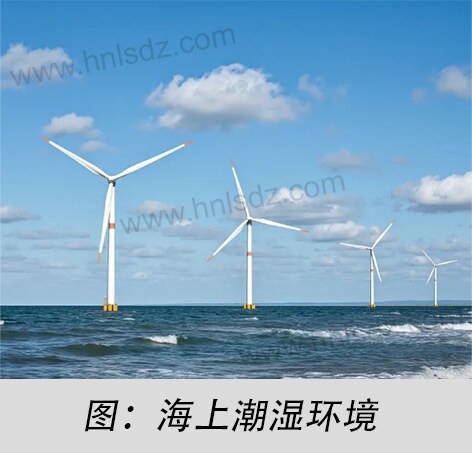

海上风电作为可再生能源领域的重要组成部分，正经历着快速发展的阶段。然而，海上恶劣的环境条件，特别是高盐雾环境，对风电设备的可靠性提出了严峻挑战。作为风力发电系统的核心部件，变压器的耐久性直接关系到整个风电场的运行效率和使用寿命。本文将深入探讨海上风电变压器线材对抗盐雾腐蚀的关键技术与解决方案，为行业提供有价值的参考。

1.盐雾腐蚀对变压器线材的影响机制

盐雾腐蚀是海上风电变压器面临的最严峻挑战之一。当含有氯化钠等盐分的小液滴悬浮在空气中并沉积在设备表面时，会形成一层导电性极强的电解液薄膜。这种薄膜的存在大幅降低了金属材料的腐蚀电位，使腐蚀过程从以年计缩短到以月甚至周计。

从电化学角度分析，盐雾腐蚀主要包含两个同时进行的过程：阳极反应和阴极反应。在阳极区域，金属失去电子发生氧化反应，以铜为例：Cu→Cu²⁺+2e⁻；在阴极区域，溶解氧接受电子发生还原反应：O₂ + 2H₂O + 4e⁻→4OH⁻。这两个反应构成了腐蚀原电池，而盐雾中的氯离子(Cl^-)会进一步加速这一过程。Cl^-半径小、穿透力强，能够穿透金属表面的钝化膜，与金属离子形成可溶性络合物，破坏钝化膜的完整性，从而产生点蚀等局部腐蚀。

变压器线材长期暴露在这种环境中，会导致以下具体问题：

·导体截面积减小，导致局部过热和效率下降

·表面粗糙度增加，引发局部放电和绝缘老化

·机械强度降低，振动环境下易发生断裂

·接触电阻增大，造成能量损耗增加

表1：不同环境下铜导体的腐蚀速率对比

2.抗盐雾腐蚀的线材选择与处理技术

材料选择是应对盐雾腐蚀的第一道防线。传统的变压器绕组多采用纯铜或纯铝导体，但这些材料在盐雾环境下的耐蚀性有限。现代海上风电变压器倾向于采用合金材料或经过特殊处理的导体。

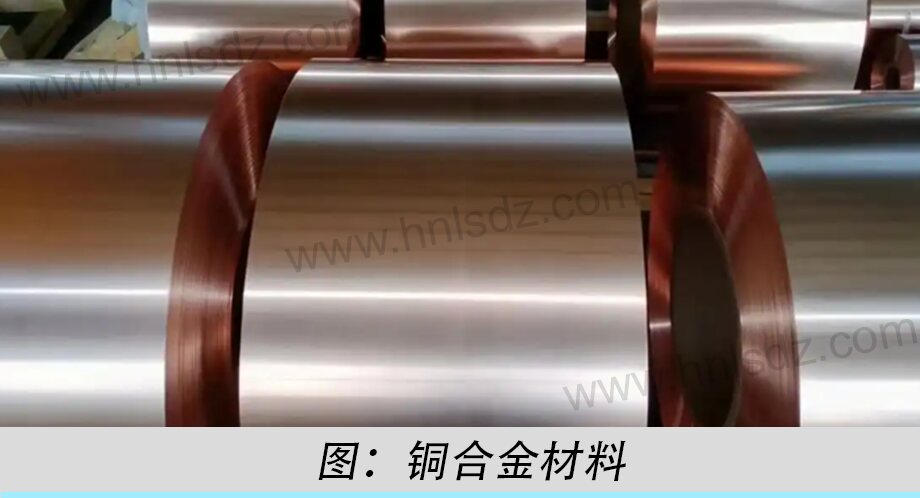

●铜合金材料选择

铜合金是一种效果显著的解决方案。例如，加入少量锡(0.1-0.3%)形成的Cu-Sn合金，其耐蚀性可提高3-5倍。这主要是因为锡在铜表面形成了一层致密的SnO₂氧化膜，有效阻隔了腐蚀介质的渗透。

另一种选择是铜镍合金(Cu-Ni)，尤其是含镍10-30%的合金系列，不仅具有优异的耐蚀性(可提高8-10倍)，还能保持良好的导电性(电导率约为纯铜的25-40%)。

●铜表面处理技术

表面处理技术是提升线材抗盐雾性能的关键手段。常见的处理方法包括：

● 金属镀层技术：在铜线表面镀一层耐蚀金属，如镀锡、镀银或镀镍。镀镍层(5-10μm)能提供最佳防护，将盐雾测试时间提高到1000小时以上。其原理是镍的标准电极电位(-0.25V)比铜(+0.34V)低，在电化学腐蚀中作为牺牲阳极保护铜基体。

● 钝化处理：通过化学方法在金属表面形成致密的氧化膜。如使用苯并三唑(BTA)溶液处理铜线，能在表面形成[C₆H₄N₃]Cu聚合物膜，厚度仅几十纳米但可降低腐蚀电流密度2个数量级。这种处理成本低且不影响导电性。

● 复合涂层技术：采用多层防护体系，通常包括底层(如锌或镍，10-20μm)、中间层(如聚合物，50-100μm)和面层(如聚四氟乙烯PTFE，20-30μm)。这种结构结合了金属镀层的阴极保护和有机涂层的屏障作用，在ASTM B117盐雾测试中可达3000小时无腐蚀。

3.绝缘系统的协同防护策略

绝缘材料的选择和处理同样影响着变压器线材的整体耐盐雾性能。传统的绝缘漆在盐雾环境下容易发生水解和离子迁移，导致绝缘电阻下降。现代解决方案采用复合绝缘系统：

● 耐水解聚酯亚胺漆：通过分子结构改性(如引入苯环和脂肪族长链)使水解稳定性提高5倍以上。在85℃/85%RH条件下，常规绝缘漆1000小时后绝缘电阻下降60%，而改良品种仅下降15-20%。

● 纳米改性绝缘材料：添加3-5%的SiO₂或Al₂O₃纳米颗粒可显著提升绝缘材料的耐盐雾性。纳米颗粒填充了聚合物中的自由体积，使腐蚀介质渗透路径更加曲折。测试表明，添加4nm SiO₂的聚酰亚胺在盐雾中寿命延长3-4倍。

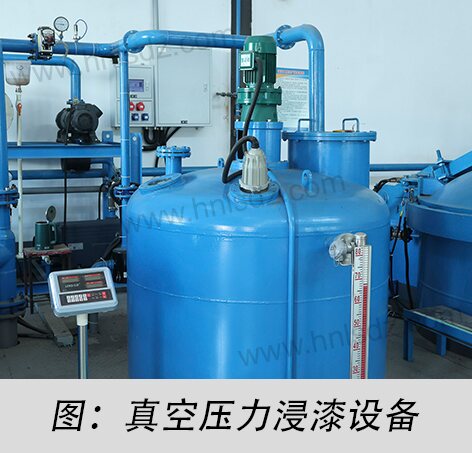

● 气密性封装技术：采用真空压力浸渍(VPI)工艺将绕组整体封装在环氧树脂中，形成无孔隙的绝缘层(厚度0.5-2mm)。这种方法不仅能隔绝盐雾，还能防止局部放电，特别适用于海上环境。

3.绝缘系统评估方式

变压器绝缘系统的防护效果可以通过以下公式评估：

R = R₀ × e^(-kt)

其中：

• R：t时刻的绝缘电阻(MΩ)

• R₀：初始绝缘电阻(MΩ)

• k：老化系数(与材料和环境相关)

• t：暴露时间(h)

对于海上环境，k值的范围为0.001-0.005h^-1，而通过上述防护措施可将其降低至0.0002-0.0005h^-1，大幅延长绝缘系统寿命。

5.结构设计与维护的优化措施

● 结构设计优化

结构设计优化对延长变压器线材使用寿命同样至关重要。合理的结构设计能够减少盐雾积聚和滞留，从而降低腐蚀风险。

● 密封与通风平衡：采用IP65等级的密封设计可防止盐雾直接侵入，但同时需要考虑呼吸器装置以平衡内外压力。最新设计方案采用分子筛呼吸器(孔径0.3-0.5nm)，能过滤98%以上的盐雾粒子，同时保持变压器"呼吸"功能。

● 表面倾斜与排水：所有外露表面应设计至少5°的倾斜角，避免积水。关键部位如接线端子处的设计应确保水流方向背离设备，排水通道截面积需满足：

A = Q/v

其中：

•A：排水通道最小截面积(mm²)

•Q：预计最大排水量(L/min)

•v：允许水流速度(通常取0.1-0.3m/s)

● 监测系统升级

腐蚀监测系统即为内置的在线监测装置可实时跟踪线材状态，包括：

•腐蚀传感器(测量剩余金属厚度)

•绝缘电阻监测仪

•局部放电检测器

数据通过物联网平台传输至控制中心，实现预测性维护。

表2：不同盐雾防护方案的综合比较

结论

海上风电变压器线材的盐雾腐蚀防护是一个系统工程，需要从材料选择、表面处理、绝缘设计、结构优化等多个维度综合考虑。通过采用铜合金线材、复合镀层技术、纳米改性绝缘和气密性封装等先进手段，现代变压器已经能够有效应对海上恶劣环境的挑战。

随着技术的进步，未来的防护方案将更加智能化和可持续。例如，自修复涂层技术可在损伤处自动形成保护膜；石墨烯增强材料有望在保持导电性的同时提供超凡的耐蚀性；数字孪生技术可实现腐蚀状态的实时预测与优化。

在海上风电快速发展的背景下，只有持续创新防护技术、严格执行国际标准、实施科学的运维管理，才能确保变压器这一关键设备在盐雾环境中的长期可靠运行，为全球能源转型提供坚实的支撑。
