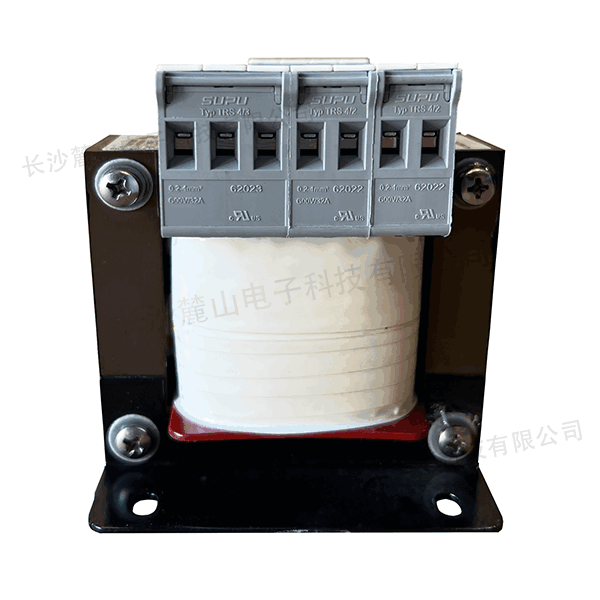

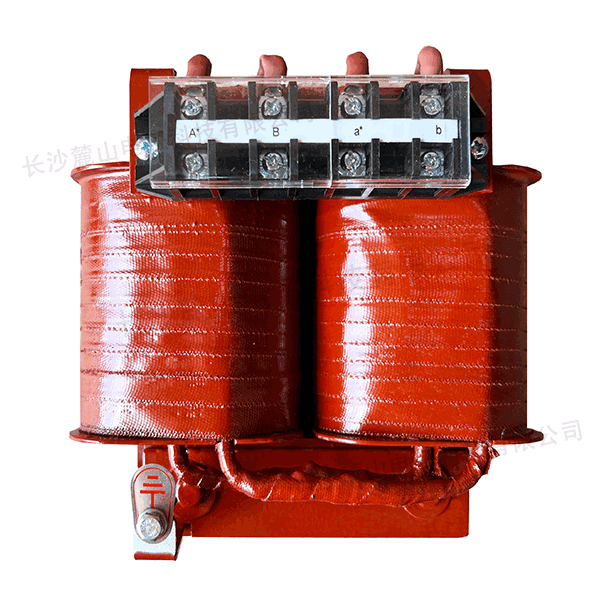

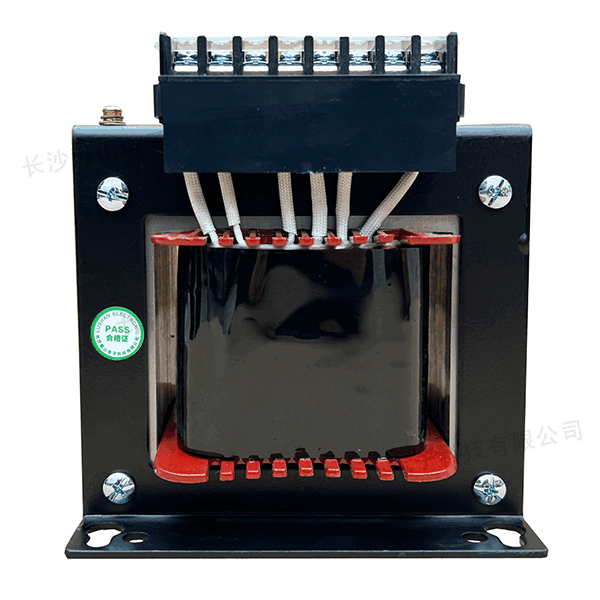

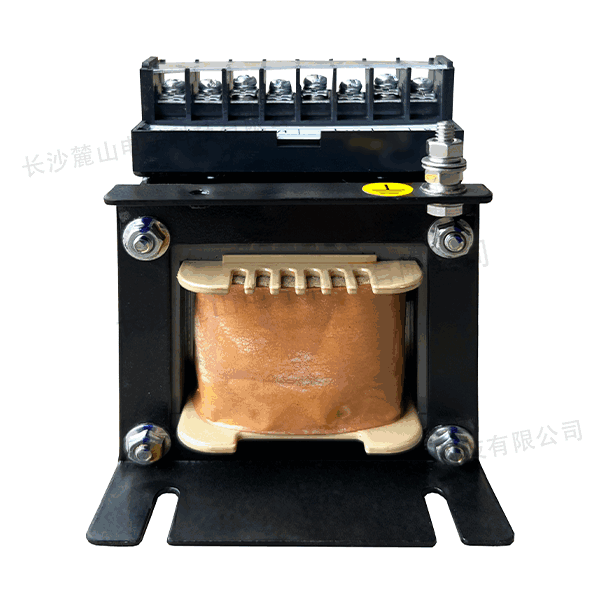

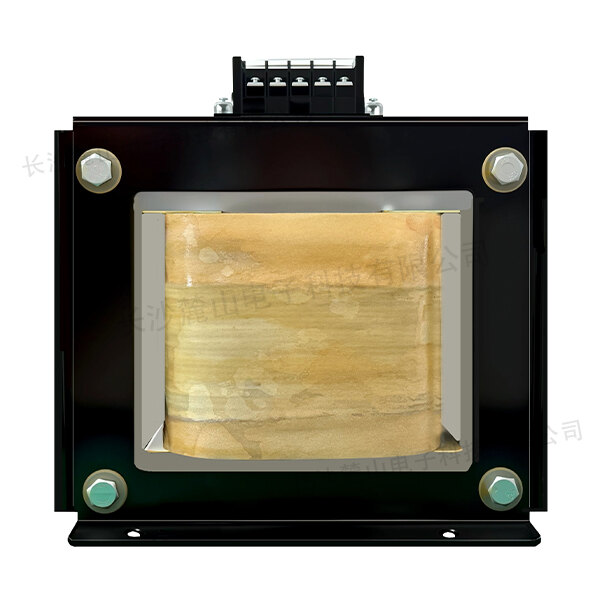

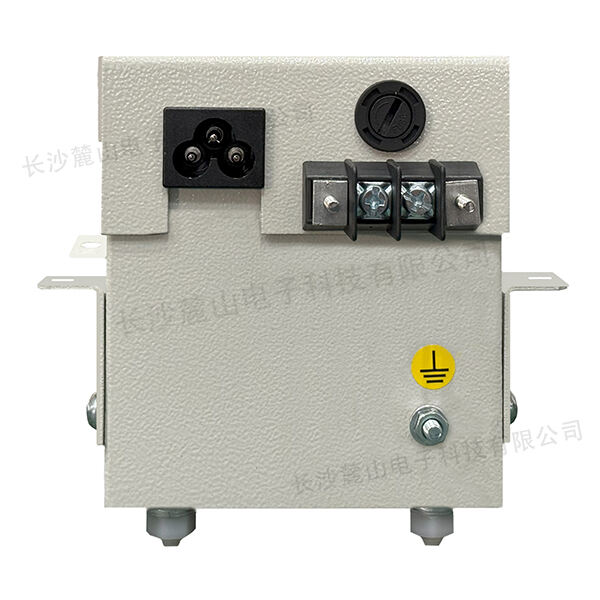

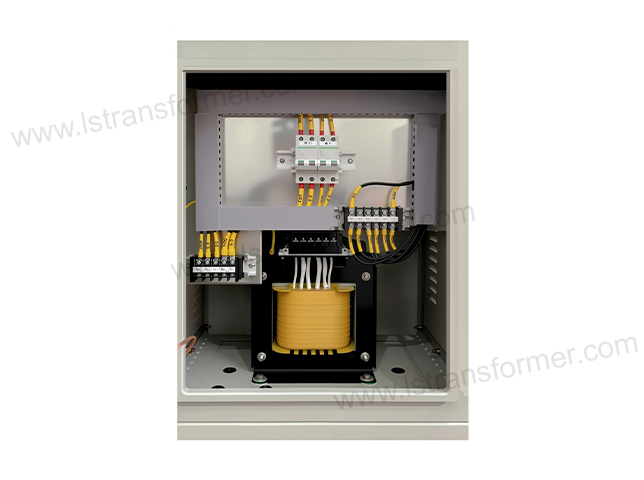

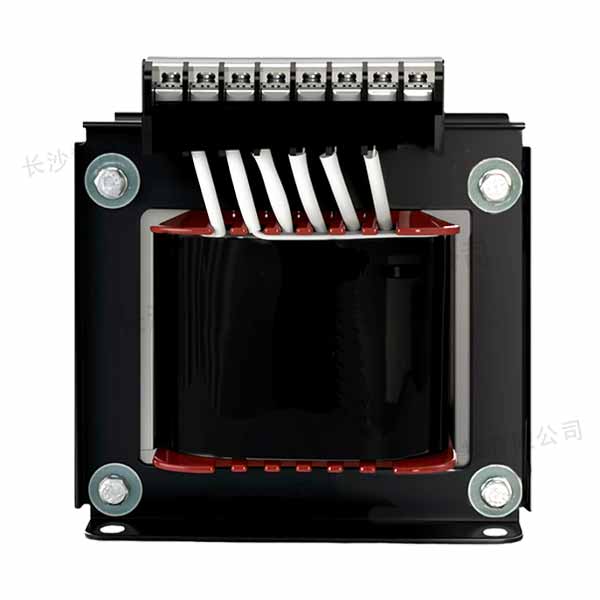

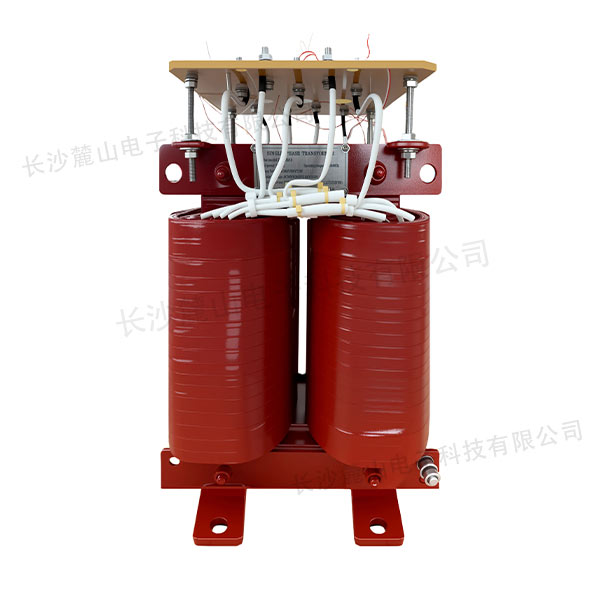

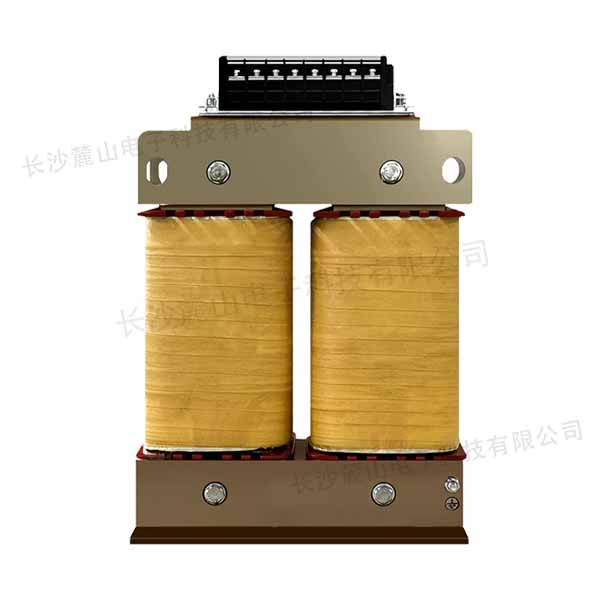

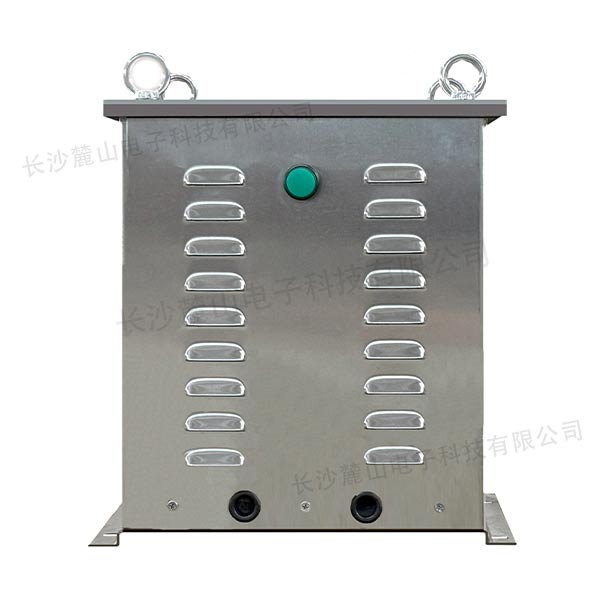

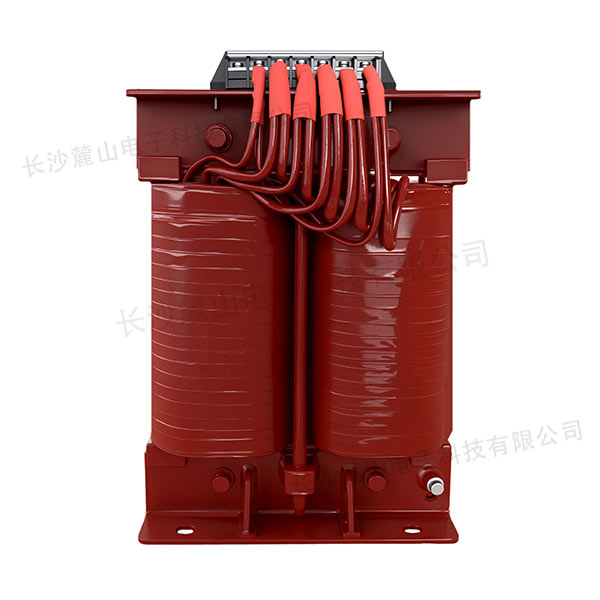

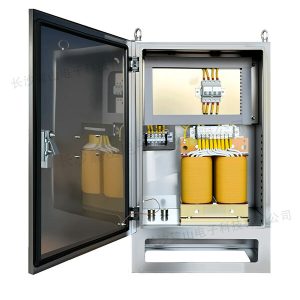

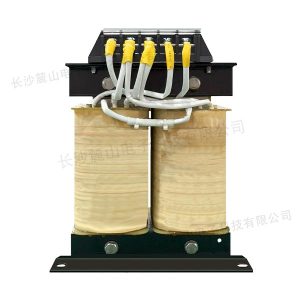

产品概述
适用于交流50~60Hz，电压在1140V以下的电路，用作隔离电源。采用高导磁硅钢片和优质铜材，制作设备工艺精良，品质管理控制完善，因此产品具有效率高、损耗小、噪音低、温升低和性价比高的特点。该产品免维护，运行安全可靠，阻燃和防火性能等指标达到国际先进水平。
产品应用领域
铁路、电力、矿山、机床、通讯、工控电源、节能电源、自动化控制、谐波治理、光伏、风电、工程机械、医疗等电源设备中。
使用环境
A) 海拔高度不超过1000m，1000m以上降额使用；
B) 环境温度：-25~55℃；
C) 相对湿度：≤95%；
D) 安装场所应无影响变压器绝缘的气体、化学性沉积、灰尘及其它爆炸性侵蚀性介质。
产品系列范围
额定容量 | 6VA～40kVA | 工作效率 | ≥90% |
额定电压 | ≤1140V | 绝缘等级 | A/B/F/H |
额定频率 | 50/60Hz | 绝缘电阻 | 100MΩ(DC1000V) |
绕组材质 | 铜 | 执行标准 | GB/T15290-2012 |

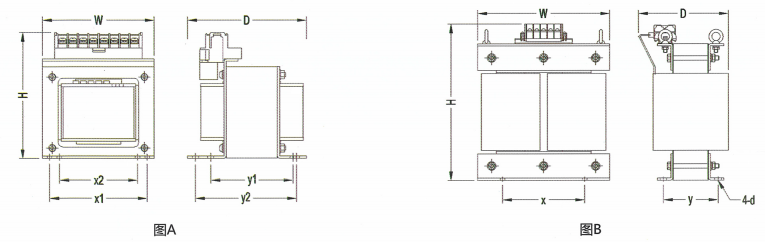

外形及安装尺寸
EI系列单相变压器尺寸表（mm）
产品型号 | 绝缘 等级 | 容量 VA | 外形尺寸（Max） | 安装尺寸(±2) | 重量 | ||||
W | D | H | X | y | d | ||||
TDA-25-76 / BK-25 | A | 25 | 78 | 79 | 95 | 52 | 60 | Φ4.5 | 1.1kg |
TDA-50-76 / BK-50 | A | 50 | 78 | 84 | 95 | 52 | 65 | Φ4.5 | 1.3kg |
TDA-75-76 / BK-75 | A | 75 | 78 | 94 | 95 | 52 | 75 | Φ4.5 | 1.6kg |
TDA-100-86 / BK-100 | A | 100 | 88 | 87 | 103 | 62 | 75 | Φ4.5 | 2.1kg |
TDA-150-96 / BK-150 | A | 150 | 98 | 100 | 112 | 69 | 80 | Φ4.5 | 3.9kg |
TDA-200-96 / BK-200 | A | 200 | 98 | 110 | 112 | 69 | 89 | Φ4.5 | 4.4kg |
TDB-300-114 / BK-300 | B | 300 | 116 | 102 | 127 | 99 | 87 | Φ4.5 | 5.0kg |
TDB-400-133 / BK-400 | B | 400 | 135 | 100 | 148 | 111 | 80 | Φ6 | 5.6kg |
TDB-500-133 / BK-500 | B | 500 | 135 | 115 | 148 | 111 | 95 | Φ6 | 7.0kg |
TDB-750-152 / BK-750 | B | 750 | 154 | 125 | 167 | 133 | 105 | Φ7 | 10.0kg |
TDB-1K-152 / BK-1K | B | 1K | 154 | 140 | 167 | 133 | 120 | Φ7 | 10.6kg |
TDF-1.5K-171 / BK-1.5K | F | 1.5K | 173 | 165 | 181 | 140 | 130 | Φ8*12 | 17.0kg |
TDF-2K-192 / BK-2K | F | 2K | 194 | 180 | 209 | 140 | 150 | Φ8*12 | 22.5kg |
TDF-3K-222 / BK-3K | F | 3K | 224 | 195 | 233 | 130 | 140 | Φ8*12 | 32.5kg |
TDF-5K-240 / BK-5K | F | 5K | 242 | 220 | 257 | 180 | 186 | Φ8.5*14 | 58.5kg |
TDF-7.5K-65T | F | 7.5K | 270 | 260 | 370 | 180 | 130 | Φ8.5*14 | 60.0kg |
TDF-10K-65T | F | 10K | 270 | 310 | 375 | 180 | 150 | Φ10*15 | 67.5kg |
TDF-15K-70T | F | 15K | 300 | 340 | 410 | 180 | 210 | Φ10*15 | 86.5kg |
TDF-20K-75T | F | 20K | 310 | 390 | 465 | 190 | 230 | Φ10*15 | 111kg |
