小型化电抗器需求激增：如何在紧凑空间中保持性能？

随着新能源、5G通信、数据中心等行业的爆发式增长，小型化电抗器的市场需求正以 年均15%的速度激增（MarketsandMarkets 2023年数据）。然而，在追求紧凑设计（体积缩小 40%-60%）的同时，如何维持电抗器的效率、散热与可靠性，成为全球制造商的核心挑战。根据IEC 62025（高频电感器标准）与IEEE 1812（电磁元件设计指南），小型化电抗器的性能优化需从 材料革新、热管理、结构设计三方面突破。

本文结合国际案例与技术标准，系统性解析小型化电抗器的关键技术路径，助力企业在有限空间内实现 效率提升20%与温升降低15℃。

1.小型化电抗器的性能挑战与核心需求

●高频化趋势下的效率瓶颈

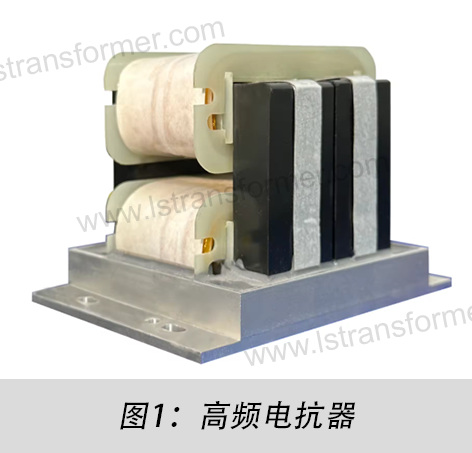

高频电力电子设备（如光伏逆变器、电动汽车充电桩）都会要求电抗器工作在 20kHz-1MHz 频段，但传统硅钢片在高频下铁损激增，无法适应高频线路，导致电抗器的效率下降。例如，中国一储能系统电抗器在 100kHz时铁损占比达60%，效率从98%骤降至85%，温升也超 IEC 62025限值。

●紧凑空间中的散热难题

小型化设计也会导致散热面积减少50%以上，而若热密度（单位体积功耗）超过5W/cm³，局部温升过高将引发绝缘老化。欧洲一5G基站电抗器就因散热不足，运行2年后绝缘电阻下降70%，故障率提高3倍之多。

●机械应力与振动风险

高频开关电流会引发电磁力振动，而小型化电抗器的机械结构允差（即各部件允许的尺寸偏差或位置偏移范围）又极小，仅为0.1-0.3mm（传统型号为1-2mm）。所以这就导致小型化电抗器产生的振动风险更大，其中包括：

●磁芯开裂：高频振动会使磁芯材料疲劳积累，美国一电动汽车的车载电抗器就车载振动导致磁芯开裂，而引发短路电流直接击穿MOSFET模块，损失50万美元。

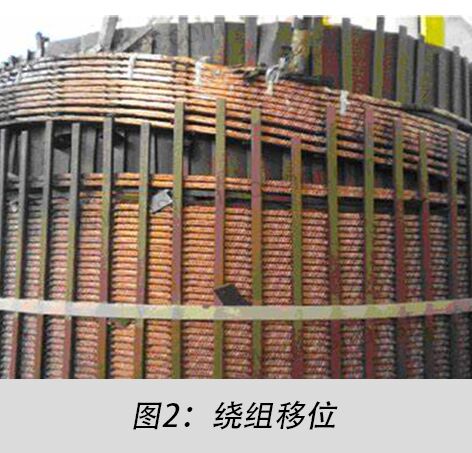

●绕组位移短路：振动会导致绕组间绝缘间距缩小至<0.5mm，而局部电场强度一旦超过30kV/mm（空气击穿阈值），就会形成放电通道，导致短路穿击。

●连接件松动：螺栓或焊点在高频振动下容易失效，一储能系统电抗器因端子松动而导致接触电阻激增300%，温升失控。

二、关键技术路径：从材料到智能监控

●高频磁性材料革新：非晶与纳米晶的突破

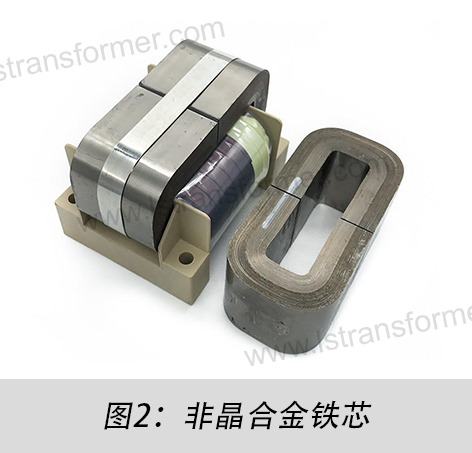

●非晶合金：原子无序排列可以消除磁畴边界，使磁滞损耗降低70%，同时其体积也可比硅钢电抗器缩小50%；

●纳米晶合金：晶粒尺寸10-20nm可以显著抑制涡流损耗，减少60%左右。Hitachi Metals的Finemet FT-3K系列在1MHz下，其涡流损耗减少60%，适用于MHz级高频场景。

●三维集成与多层绕组设计

●立体卷绕工艺：通过层间绝缘薄膜（厚度0.05mm）实现绕组堆叠密度提升30%，电流分布更均匀，铜损也可减少15%左右。

●分布式气隙布局：在磁芯中嵌入微型气隙（尺寸0.1-0.5mm），可降低局部磁通密度20%，避免饱和风险，同时减少振动传递。

●数据验证：非洲一数据中心的电源模块采用三维集成电抗器后，功率密度达200W/in³，温升稳定在65℃以下（传统设计为85℃）。

●高效热管理技术

●嵌入式热管：铜热管（导热系数为398W/m·K）直接嵌入到磁芯与绕组间隙，电抗器的散热效率能提升40%左右。

●相变材料封装：采用石蜡基复合材料（相变温度60-80℃），吸收瞬态热量并延缓温升。北美一5G基站电抗器应用后，峰值温升瞬间降低12℃。

三、典型案例

总结：小型化与高性能的平衡之道

小型化电抗器的本质挑战是高频损耗过多、散热面积有限与机械强度过低的多目标优化。通过纳米晶材料降低铁损和三维集成设计提升空间利用率，企业可在紧凑空间内实现性能突破，同时满足IEC与 AEC-Q的严苛标准。在全球化竞争与碳中和目标驱动下，这一技术路径不仅是产品升级的核心，更是抢占高端市场的战略选择。
