谐波治理无效？

—电抗器与电容器的匹配误区

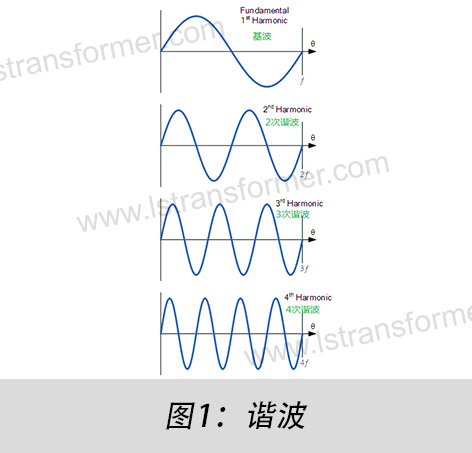

随着工业电力系统复杂化，谐波污染已成为导致设备故障、能效下降的核心问题。国际能源署（IEA）数据显示，全球约28%的工业电力系统因谐波治理不当导致能效损失超15%，年均经济损失达 120亿美元。根据 IEC 61000-3-6（谐波电流发射限值）与 IEEE 519-2022（谐波控制标准），电抗器与电容器的错误匹配是谐波治理失效的主因之一。本文结合全球典型案例与技术标准，解析常见误区并提供系统性解决方案，助力企业实现谐波畸变率（THD）降至5%以下，减少30%-50%的维护成本。

1.误区一：忽略谐波频率与电抗器参数的匹配

●误区：电抗器的电抗率（如6%、7%）需与主要谐波次数（如5次、7次）精确匹配，否则会引发系统谐振或滤波失效。

●案例：中国一金属加工厂使用6%电抗率电抗器治理5次谐波（250Hz），但根据谐振频率计算公式为：

f_res=  =235Hz ，（●f_res：谐振频率（单位：Hz），指电路发生谐振时的频率。

●L：电抗器的电感值（单位：H），其大小由电抗率决定。

●C：电容器的电容值（单位：F），通常以无功容量标称。）

对应4.7次谐波，由于谐振点接近5次谐波频段，导致电容器组过载爆炸，直接损失80万美元。

●应对措施：根据谐波频谱选择电抗率，同时依据依据IEC 61642（谐振条件评估）调整参数。比如针对5次谐波需采用7%电抗率，使谐振频率远离谐波频段。

2.误区二：电容器容量与系统阻抗失衡

电容器容量与系统阻抗的失衡会引发谐波电流放大，具体机制如下：

●容量过大：电容器组容量超过实际需求时，系统总阻抗

（X_total=X_S−X_C，X_total其中为系统的总等效电抗，X_S为系统短路电抗，X_C为电容器的容抗）

显著降低，导致谐波电流放大。

●容量过小：容量不足时，系统感性阻抗（X_S）占主导，无功补偿不足，功率因数降低至0.75，线损增加30%。

●解决方案：

（1）动态无功补偿（SVG）：实时调节无功功率，将功率因数稳定在0.95以上，同时动态调整X_C以适应电网阻抗变化。

（2）谐波阻抗协同设计：根据谐振频率公式f_res=  ，针对主要谐波频段偏移设计电抗器参数。例如，欧洲一数据中心针对5次谐波选用7%电抗率电抗器，使谐振频率从235Hz偏移至210Hz，避开谐波频段，电容器故障率下降 90%。

3.误区三：忽视环境与设备兼容性

●环境因素（高温、粉尘）会加剧电抗器与电容器的性能衰减：

（1）高温场景：未采用H级绝缘电抗器（耐温180℃）时，沙漠光伏电站电抗器温升会超过IEC 60076-27限值，寿命缩短50%。

（2）粉尘环境：粉尘侵入散热片后，散热效率下降40%，电容器组因温升超标故障率提高3倍。

●解决方案：

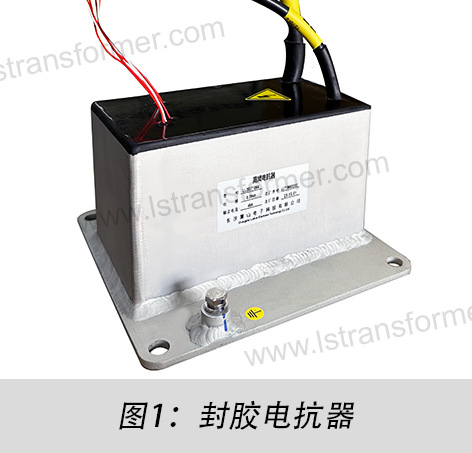

（1）环境适配设计：高温场景使用全密封电抗器（IP65防护等级），粉尘环境采用自清洁散热器（维护成本下降60%）。

（2）智能监测系统：部署温湿度与谐波传感器，中国一化工厂通过预测性维护减少85%突发故障。

4.全球案例与解决方案对比

总结：从匹配误区到精准治理

谐波治理失效的本质是参数误配、环境忽视与系统失衡的叠加效应。通过精准电抗率选型规避谐振、 动态无功补偿优化阻抗匹配、 高防护设备适应复杂环境，企业可将谐波畸变率控制在 5%以下，同时减少 30%-50% 的能耗损失。在IEC与IEEE标准的框架下，这一路径不仅是技术升级的必然选择，更是实现工业碳中和目标的核心策略。
