电抗器安装后振动噪音大？

—结构优化与减震方法全解

随着工业电力系统对能效与可靠性的要求日益提高，电抗器的振动噪音问题已成为制约设备寿命与用户体验的核心挑战。国际能源署（IEA）数据显示，约25%的电抗器故障与振动噪音超标直接相关，年均经济损失超 80亿美元。根据 IEC 60076-27（电抗器振动限值规范）和 IEEE 519-2022（谐波治理标准），振动噪音的根源在于电磁力与机械结构的共振效应。本文结合全球典型案例与技术标准，解析振动噪音的成因，并提供系统性解决方案，助力企业实现 噪音降低15-20dB 并延长设备寿命 30%以上。

1.电抗器振动噪音的三大核心成因

●铁芯磁致伸缩效应

●原理：电抗器铁芯在交变磁场作用下发生周期性伸缩（磁致伸缩系数5-10ppm），引发低频振动（100-200Hz）。而磁畴（铁芯内部的微小磁化区域）在磁场变化时反复翻转，产生机械形变；振动频率为工频的2倍（如50Hz电网对应100Hz振动），并通过结构传递至外壳。

●案例：美国一钢厂电抗器因硅钢片磁致伸缩振动加速度达4.2m/s²，导致绕组位移超限12μm（IEC限值5μm），绝缘寿命缩短50%，年维护成本增加18万美元。

●电磁力共振

●负载电流与漏磁场相互作用产生交变电磁力（公式：F=B*I*L），当电磁力频率与电抗器固有频率重合时，会引发共振。欧洲一数据中心电抗器因5次谐波（250Hz）导致电磁力共振，振动位移从5μm增至20μm，噪音也随之从65dB(A)飙升至78dB(A)，引发居民投诉并被罚款15万欧元。

●固有频率计算：f_n= ，其中k为结构刚度，m为质量。若f_n接近100Hz或250Hz，共振风险极高。

●结构设计缺陷：散热与支撑的“薄弱环节”

●散热片共振：轻薄散热片在气流冲击下易产生高频振动（500-2000Hz）。越南一化工厂电抗器就因散热片厚度不足（1mm），导致散热片的噪音贡献值高达达58dB(A)。

●安装刚性不足：底座螺栓松动或支架刚度低会也会导致振动放大。加拿大一风电场电抗器就因支架刚度不达标，振动传递率从0.2升至0.8（IEC限值0.5），导致年维护成本增加12万美元。

2.系统性解决方案：从振动源头到传播路径的闭环治理

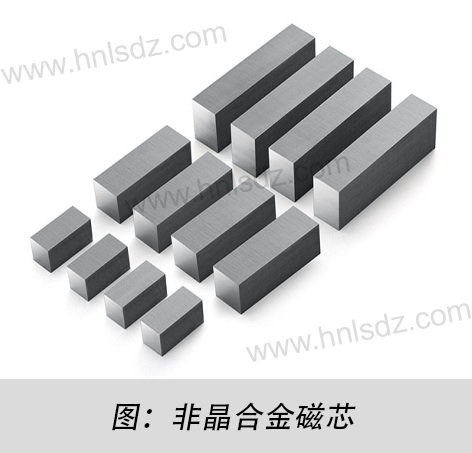

●铁芯材料升级：非晶合金

电抗器铁芯的磁致伸缩效应是振动的主要源头。

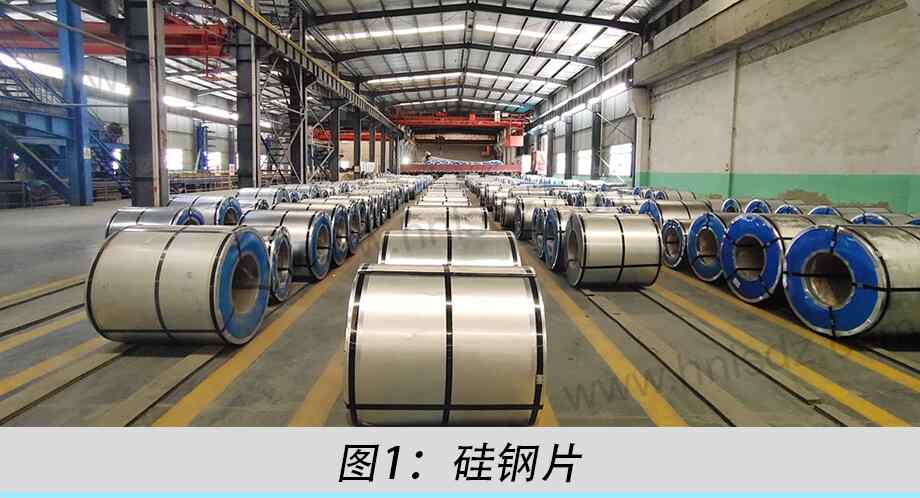

传统硅钢片的磁致伸缩系数为5-10ppm，交变磁场下铁芯周期性伸缩引发低频振动（100-200Hz）。

●而非晶合金材料的原子无序排列使其磁致伸缩系数降至0.5ppm，从根本上减少振动能量。

德国汽车厂替换非晶合金铁芯后，振动加速度从4.2m/s²降至0.8m/s²，噪音从70dB(A)降至52dB(A)；

●同时，激光刻痕技术通过在硅钢片表面刻蚀20μm微槽，细化磁畴尺寸，进一步降低磁滞损耗和涡流损耗。

●解决原理：通过降低铁芯的磁致伸缩效应和损耗，从源头减少振动能量，避免机械结构共振。

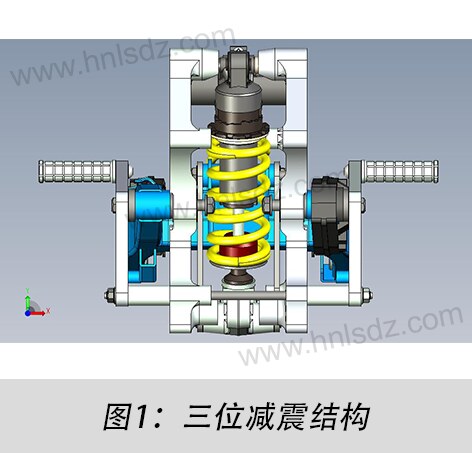

●三维减震系统：阻断振动传递路径

振动主要是通过电抗器底座和连接结构传递至地面或邻近设备。

●传统刚性安装会放大振动（传递率0.8），而弹性复合垫层（丁基橡胶+玻璃纤维）的阻尼特性可将传递率降至0.2。

●此外，配重块通过增加系统质量，将共振频率从100Hz偏移至25Hz（人体不敏感频段），避免能量积累。

●案例：中国居民区一变电站加装弹性垫层后，地面振动位移从12μm缩至3μm，居民投诉减少95%；

3.典型案例

总结：从被动应急到主动防御

电抗器振动噪音的本质是磁致伸缩、电磁共振与结构缺陷的协同作用。通过非晶合金材料抑制铁芯振动和三维减震系统阻断能量传递，企业可将噪音控制在IEC 60076-27限值内，同时延长设备寿命30%以上。在全球化竞争与环保法规趋严的背景下，这一技术路径不仅是成本管控的突破，更是企业可持续发展的必选项。
