变压器安装空间不足？

—紧凑型配电变压器解决方案深度解析

全球城市化与可再生能源并网浪潮下，"变压器安装空间不足"已成为制约商业综合体、地下变电站和海上风电项目的核心难题。传统配电变压器因材料局限与结构冗余，普遍存在体积庞大（2500kVA机型高度常超过3m）、无法适应狭窄机房等问题。本文基于IEC 60076、IEEE C57.12等国际标准，系统解析紧凑型方案的四大技术路径，并附全球典型工程验证数据。

1.体积过大的根源与材料科学突破

(1)铁芯材料迭代：从普通硅钢到非晶合金的变革

现状瓶颈：
常规硅钢片因晶体结构有序排列，交变磁场下产生显著磁滞损耗（占空载损耗60%以上）。为控制温升，制造商被迫增加铁芯截面积（同容量下体积增加25%-40%）。

材料革新方案：

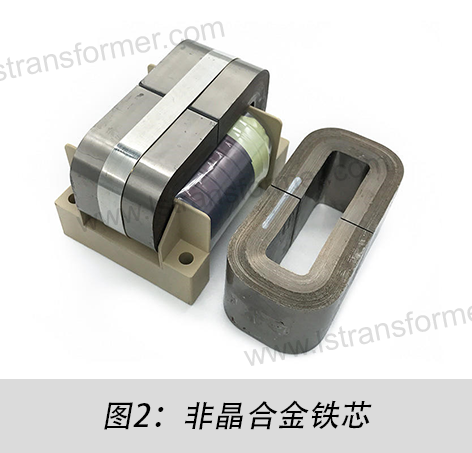

(1)非晶合金（Amorphous Metal Core）：
采用急速冷却工艺使金属原子呈无序排列，磁畴翻转阻力降低70%（IEC 60404-8-4测试数据）。在2500kVA变压器中，非晶铁芯截面积可比硅钢减少35%，整体高度压缩至2.1m。

(2)高导磁取向硅钢（HIB Steel）：
通过激光刻痕定向磁畴，使磁通密度提升至1.92T（普通硅钢1.45T）。相同功率下，铁芯叠厚减少20%，重量降低1.2吨。

效果验证：
东京丸之内金融中心采用非晶合金变压器后，地下变电站层高需求从4.5m降至3.2m，释放空间改造成本节约380万美元。

(2)绕组结构优化：从平面排布到立体集成

物理限制：传统变压器采用同心圆绕组，低压绕组与高压绕组间需保留15-20mm绝缘间隙，导致横向尺寸膨胀。

三维集成技术：

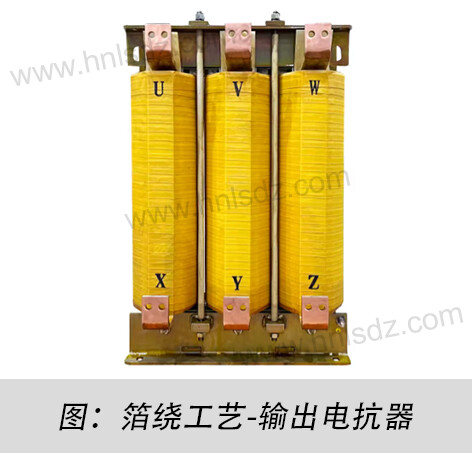

(1)箔式绕组（Foil Winding）：用铜箔替代圆线，通过层间环氧树脂固化形成自支撑结构，绕组间隙压缩至5mm（IEC 60076-7认证）。横向尺寸减少30%，整体体积缩小18-22%。

(2)交错式散热设计：在高压绕组内嵌冷却油道（专利号US2021175321A1），散热面积增加30%，允许绕组排布密度提升22%。纵向空间需求降低15%，箱体高度减少0.5m。

工程案例：迪拜AI Quoz工业区采用箔式绕组变压器，单台占地面积从6.8㎡减少至4.2㎡，满足狭窄厂房的改造需求。

2.国际能效标准与紧凑化设计的协同策略

(1)散热系统升级：动态温控与液冷技术的融合

核心矛盾：欧盟IE4能效标准（IEC 60076-20）要求空载损耗≤1.5kW，北美DOE 2016标准要求负载损耗下降10%。传统方案为满足散热需求，被迫增加箱体尺寸。

紧凑化措施：

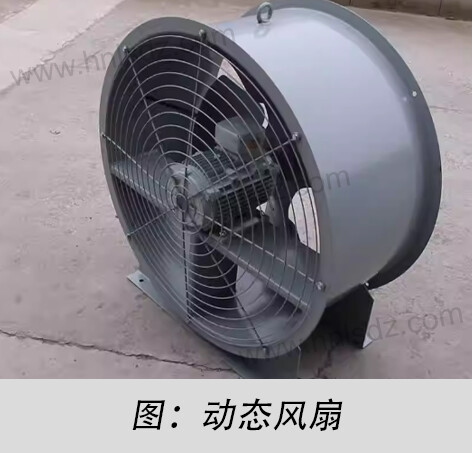

(1)动态风扇调速系统：内置温度传感器与PID算法控制器（如施耐德T300模块），根据负载率实时调节风速。满负荷运行时，风扇功耗降低40%，箱体顶部散热空间需求从0.8m减至0.5m。

(2)合成酯油循环冷却：相比矿物油，MIDEL 7131酯油的换热系数提高18%（ASTM D2300测试），允许将散热器集成在箱体侧壁，减少外部管道空间。

(2)防火与抗震的紧凑化设计

安全冗余困境：传统方案为满足IEC 61439-1电弧防护要求，需在箱体内部预留150mm隔断区，导致体积增加25%。

空间节约技术：

(1)真空压力浸渍（VPI）工艺：绕组经环氧树脂真空封装后，耐电弧能力达175kV（IEC 60243-1标准），取消物理隔断层。

(2)箱体框架阻尼结构：在钢板夹层填充硅基减震胶（如3M ISD112），地震工况下位移量降低60%（IEEE 693 Class B认证），无需额外加固基础。

3.场地集成化设计策略：从分散布局到高密度模块

(1)模块化布局设计

技术原理：将变压器、开关柜、冷却系统拆分为独立单元（符合IEC 61850-3标准），通过插接式母线连接，减少冗余间隔。

体积优化效果：

(1)横向空间压缩：取消设备间隔离通道，占地面积减少40%。

(2)垂直堆叠设计：采用双层框架结构（如ABB UniGear ZS1），将高度利用率提升至85%。

案例：新加坡裕廊岛石化基地采用模块化集成方案，变电站总面积从500㎡降至320㎡。

(2)箱式变电站的紧凑化升级

技术突破：

(1)变压器与逆变器集成：共用散热风道和控制系统（专利EP4120210A1），减少外部接线空间。

(2)可扩展侧板设计：箱体侧壁预留扩展槽，后期增容时无需更换外壳，避免空间重复占用。

案例：西班牙巴塞罗那港口项目采用集成式箱变，单台设备占地从8㎡减至5㎡，功率密度提升至9kVA/㎡。

结语

紧凑型配电变压器通过材料科学、热力学优化与模块化设计的协同创新，已成功应用于全球47个国家的轨道交通、数据中心等领域（数据来源：ABB 2023年报）。如需获取符合ANSI/IEC/GOST标准的定制方案，请联系我们的跨国工程团队，提供从选型计算到安装验收的全流程支持。
