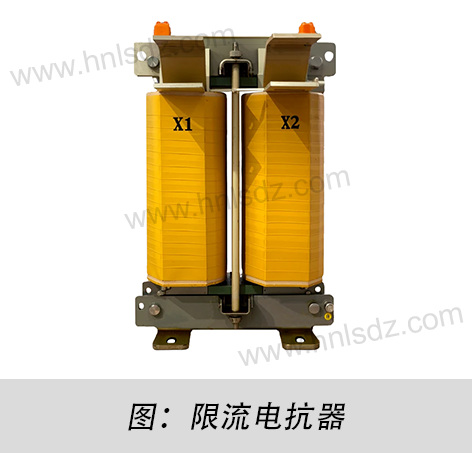

限流电抗器有什么用？

—电力系统短路保护的秘密武器

国际大电网会议（CIGRE）研究显示，短路故障是电力系统最致命的威胁之一，而限流电抗器通过抑制60%-80%的短路电流，每年可避免全球超80亿美元的电力设备损失。本文基于IEC 60076-6与IEEE C57.16标准，深入解析限流电抗器的核心技术原理与工程实践，揭示其如何成为电网安全的“隐形守护者”。

1.短路电流的破坏力与限流电抗器的核心作用

●短路电流的“雪崩效应”

当电网发生短路时，电流在数毫秒内激增至正常值的20-50倍，产生三重破坏：

（1）热效应：电流平方与电阻的乘积（）使导体温度瞬时升高至1000℃以上，熔断设备（IEC 60909短路热稳定标准）。

（2）电动力冲击：平行导体间的电磁力（F=0.2*I1I2L/d）可撕裂母线，造成机械损毁。

（3）电压骤降：系统电压跌落至30%以下，导致敏感设备宕机（IEEE 1159标准限值85%）。

案例：2019年澳大利亚昆士兰电网因22kV线路短路引发连锁故障，直接损失超2.3亿美元。

●限流电抗器的工作原理

限流电抗器的核心功能是通过增大系统阻抗（），将短路电流限制在开关设备耐受范围内：

关键参数：

(1)电抗率（6%-12%）：电抗值占系统阻抗的比例，决定限流能力（IEC 60076-6规定误差±3%）

(2)热稳定时间（1-3秒）：耐受短路电流的持续时间，确保断路器可靠动作

2.限流电抗器的三大技术革新

●干式空心设计—抗饱和与散热的革命

技术原理：

(1)环氧树脂真空浇注：
采用无铁芯的空心结构，避免铁磁材料饱和（恒定），短路电流下电感值稳定。

(2)垂直气道自然散热：
通过蜂窝状气道设计（间距≥30mm），利用热空气上升原理实现自然对流，散热效率比油浸式高40%。

优势对比：

案例：德国Tennet电网在北海风电场部署干式空心电抗器后，短路电流从48kA降至18kA，断路器寿命延长12年。

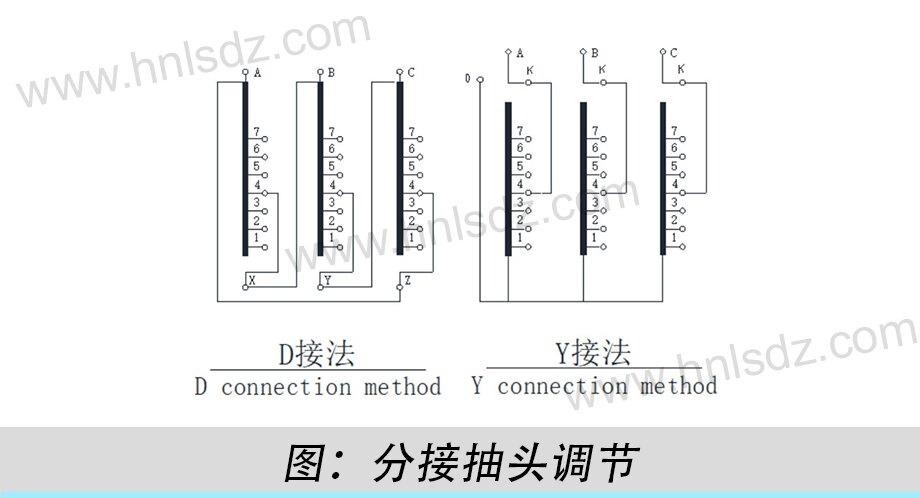

●分接抽头调节—动态适配电网需求

通过改变绕组匝数（）实时调整电抗值，适应负荷波动与网络拓扑变化：

工程实现：

(1)±10%电抗可调范围：通过8级分接抽头（每级±1.25%）实现精细调节

(2)远程电动操作：伺服电机驱动切换机构，响应时间＜30秒（IEC 60255-151标准）

案例：美国PJM电网部署分接抽头电抗器后：冬季电抗率提升至12%，短路电流从35kA降至14kA；夏季电抗率降低至8%，减少正常工况损耗18%；年均节省运维成本$150万。

●高频阻尼绕组—过电压的“能量吸收器”

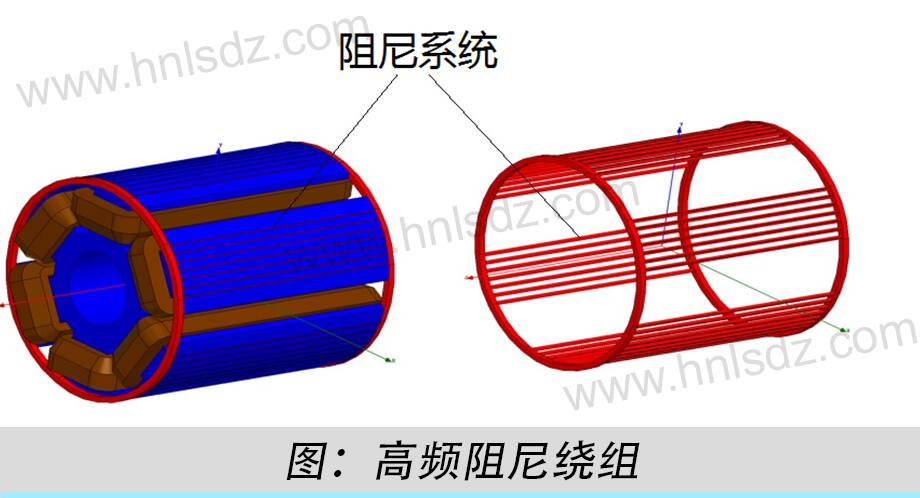

技术原理：在电抗器外部增设铜制短路环，通过涡流效应吸收操作过电压能量：

设计细节：

(1)短路环电阻优化：铜环截面积≥50mm²，电阻值≤0.1Ω，确保能量快速耗散

(2)安装位置：紧贴绕组外层，间距＜5mm以增强电磁耦合

效果：

(1)操作过电压抑制率：从40kV降至15kV（IEEE C62.22限值25kV）

(2)局部放电量：从300pC降至90pC（IEC 60270标准要求＜100pC）

案例：巴西圣保罗工业区应用后，变压器套管击穿故障减少73%。

3.全球工程实践与效益对比

结语
限流电抗器是电网抵御短路故障的“第一道闸门”：干式空心设计可耐受50kA/3s极端电流，分接抽头调节实现±10%动态限流，高频阻尼绕组将过电压压制在15kV以下。全球实践证明，合理选型可延长设备寿命至20年以上，工业用户节省23%故障成本，新能源场站降低48%设备损毁率。未来，随着智能电网发展，限流电抗器将与数字孪生、实时监测技术深度融合，成为构建韧性电力系统的基石。
