变压器绕组材质进化史

—从电解铜到铜包铝的成本/性能博弈

国际铜业协会（ICA）数据显示，绕组材料占变压器总成本的35%-50%，而过去30年铜价上涨了380%，驱动全球厂商探索低成本替代方案。从纯电解铜到铜包铝（CCA）、铜包钢（CCS），再到纳米涂层复合导体，这场材料革命深刻影响着电力设备的性能与经济效益。本文基于IEC 60076-7、IEEE C57.18.10等标准，解析绕组材质的演进逻辑与未来趋势。

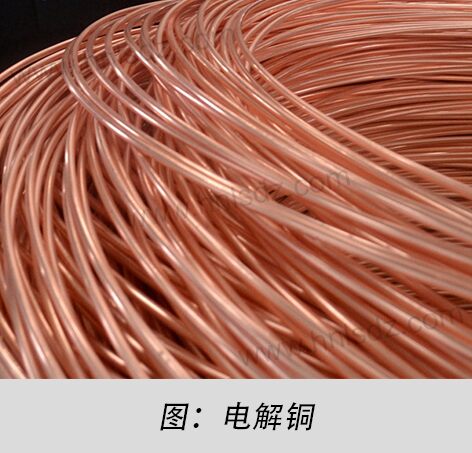

1.电解铜时代（1950-2000年）：性能优先的黄金标准

(1)特性与结构：电解铜（纯度≥99.95%）由电解精炼工艺制成，其晶格结构均匀且杂质含量极低。铜原子自由电子密度高、迁移阻力小，赋予其两大核心优势：

● 卓越导电性：导电率高达58.5×10⁶ S/m，使绕组电阻损耗（）比铝低40%。

● 优异延展性：可拉制成直径0.1mm的细丝，满足复杂绕组结构需求，抗蠕变能力确保150℃下形变＜0.2%。

(2)对变压器的价值：

● 低损耗：400kV超高压变压器中，空载损耗＜0.1%（IEC 60076-1标准）

● 长寿命：德国西门子1978年制造的400kV变压器，运行43年后损耗仍低于设计值5%。

(3)成本困境与替代需求

2000年后铜价从0.6/kg飙升至9.8/kg（2022年峰值），叠加铜冶炼的高碳排放（8.5 CO₂/t），迫使行业寻求变革。配电变压器铜材成本占比从28%升至52%，发展中国家电网扩建项目亟需轻量化、低成本的替代方案。

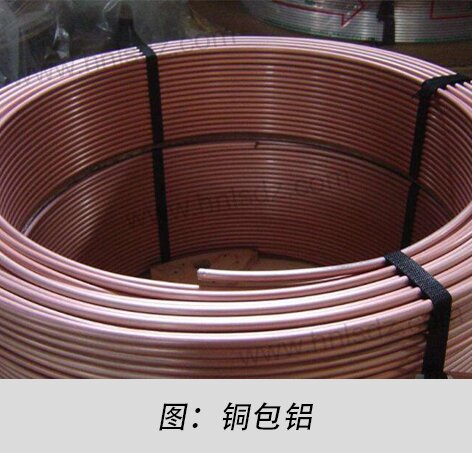

2.铜包铝（CCA）：轻量化与成本的最优解

(1)材料构成与工艺：
铜包铝（CCA）通过冷轧复合工艺，将0.15mm厚铜层包覆在铝芯表面，铜铝体积比为15:85。连续挤压工艺确保铜层厚度偏差＜±5μm（EN 13602标准），退火处理消除界面应力，弯曲寿命＞5000次（IEC 60213测试）。

(2)核心优势：

● 轻量化：密度仅4.5g/cm³（纯铜的50%），降低运输与安装成本。

● 低成本：材料成本 4.8/kg（纯铜9.2/kg），总成本节约18%。

● 导电保留：导电率75%-82% IACS，满足多数配电变压器需求（IEC 60076-7）。

(3)应用场景：

● 配电变压器：印度塔塔电力10MVA变压器采用CCA，成本降低18%。

● 风电箱变：全球60%风电场箱变已采用CCA绕组。

3.铜包钢（CCS）与纳米涂层：极端场景的突破

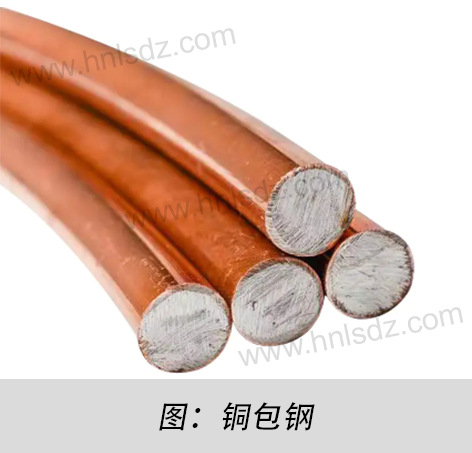

(1)铜包钢（CCS）：抗短路与机械强度的飞跃

特性与结构：铜包钢（CCS）在铝芯中心嵌入直径占比30%-40%的高碳钢线，形成“铜-铝-钢”复合结构。钢芯抗拉强度≥1200MPa，铜层厚度≥0.1mm，确保导电性与机械强度平衡。

核心优势：

● 抗短路能力：可承受120kN/m电磁力（IEC 60076-5），短路电流耐受值提升60%。

● 成本效益：材料成本$5.1/kg，比重载纯铜方案低25%。

应用场景：

● 特高压工程：中国±1100kV吉泉特高压工程采用CCS，抗短路电流达63kA。

● 重工业供电：德国蒂森克虏伯钢厂变压器短路故障率下降45%。

(2)纳米涂层：防腐蚀与接触电阻的革命

特性与结构：在CCA表面喷涂50nm厚石墨烯-二氧化硅复合涂层，通过化学气相沉积（CVD）形成致密保护层。石墨烯的六方晶格结构阻隔水氧渗透，二氧化硅增强耐磨性。

核心优势：

● 耐腐蚀性：盐雾测试＞3000小时（ISO 9227），是纯铜的3.75倍。

● 低接触电阻：涂层使接触电阻降至0.15mΩ（ASTM B539），减少连接点发热。

应用场景：

● 沿海变电站：日本东芝横滨站使用纳米涂层CCA，设备寿命延长至40年。

● 海上风电：盐雾环境下绕组故障率降低70%，维护周期从2年延长至5年。

4.绕组材质性能总表

结语

绕组材质革新是成本、性能与环境的精准平衡：铜包铝（CCA）以60%成本实现80%性能，主导配电变压器市场；铜包钢（CCS）抗拉强度达350MPa，成为特高压短路防护首选；纳米涂层技术将沿海设备寿命从25年延至40年。未来，碳纤维（密度2.0g/cm³）与高温超导技术将推动新一轮变革，预计2030年成本下降40%，加速全球能源转型。
