变压器异响诊断指南

—从异常噪声溯源到精准治理

根据国际大电网会议（CIGRE）最新调研，全球在运变压器中有29%存在可闻异常噪声，其中18%的案例已引发设备损伤。异常噪声不仅是性能劣化的早期信号，更是威胁电网安全的潜在风险。本文融合IEC 60076系列与IEEE C57.12标准，构建覆盖电磁、机械、环境三领域的系统性解决方案，为跨国电力企业提供可落地的噪声治理框架。

1.电磁系统异常：噪声超标的隐性推手

▶根源解析

●磁致伸缩失控

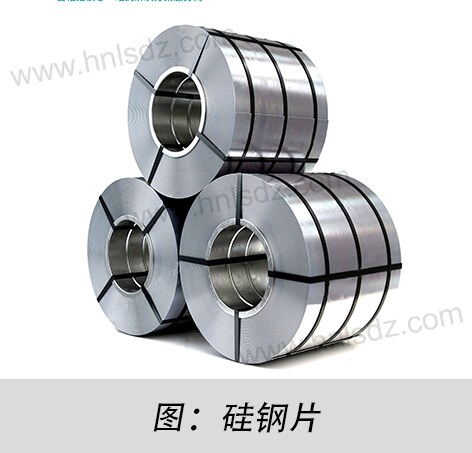

硅钢片在交变磁场下产生的周期性形变（磁致伸缩系数1-3ppm），其振动基频为电源频率的2倍（即100/120Hz）。当铁芯夹紧力低于设计值15%时，叠片间微位移会引发高频谐振，实测噪声可骤增8-12dB。

 数据对比：

●谐波共振风险
非线性负载产生的谐波电流（特别是3rd、5th次）会激发绕组固有频率。当谐波畸变率（THD）超过IEEE 519标准的5%限值时，铁芯振动加速度将提升至正常值的3倍以上。

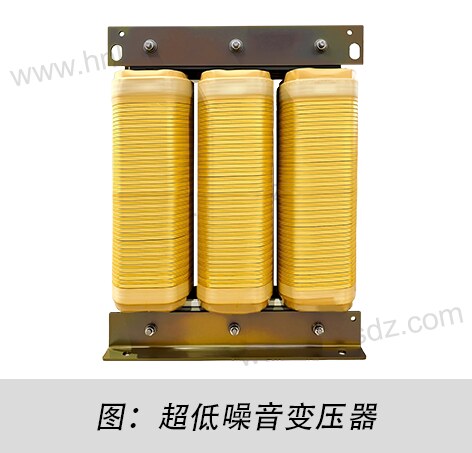

▶治理方案

●阶梯叠片工艺升级
采用斜45°接缝的铁芯结构设计，通过改变磁路长度分布，将共振峰偏移至非敏感频段（>800Hz），噪声衰减率达40%。

●动态谐波抑制系统
在低压侧加装串联滤波电抗器（电抗率6%/12%可选），通过增大谐波路径阻抗（X L=2πfL），迫使谐波电流衰减

2.机械结构失稳：渐进式噪声的元凶

▶故障演化路径

●螺栓松动链式反应：根据VDI 2230力学模型，M24安装螺栓在长期运行中，预紧力会以每年12%-18%的速率衰减。当剩余预紧力低于初始值的60%时，结构件将产生200-500Hz的宽频撞击噪声。

▶强化技术

●预紧力自补偿系统：在关键连接点加装碟形弹簧组（DIN 2093标准），当螺栓伸长量达0.2mm时自动补偿预紧力，保持压力波动<±5%。

●激光对中校正：采用API XD Laser测量系统，实现0.001mm级定位精度，消除因安装偏差导致的周期性噪声。

3.环境耦合干扰：被忽视的噪声放大器

▶典型场景分析

●地基振动传递：邻近公路/铁路的变电站，其基础振动主频通常集中在30-80Hz（ISO 10816规定限值0.8m/s²）。当振动加速度超过1.2m/s²时，会通过刚性底座传递至变压器本体，引发10dB以上的噪声增幅。

●空气声反射叠加：在封闭式变电站内，墙面反射声会使特定频段噪声提升4-6dB。采用三维声场模拟软件（如COMSOL）优化吸声材料布局，可使混响时间从3.2s降至1.1s（优于ANSI S12.60标准）。

▶工程实践：橡胶垫和空气弹簧的物理降噪

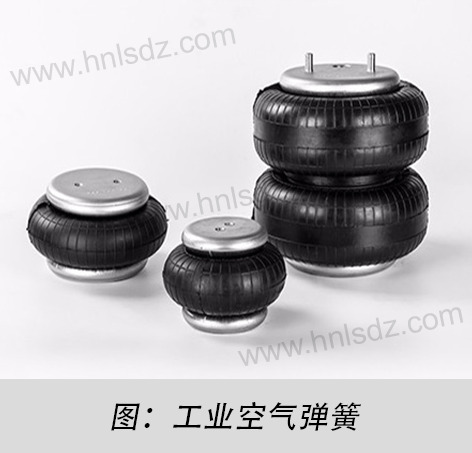

●德国西门子汉堡工厂通过安装弹簧隔振基础（固有频率4Hz），将交通振动引发的噪声从68dB降至57dB

●中国南方电网在热带地区应用多孔铝纤维吸声板（降噪系数NRC 0.95），使站内声反射峰值降低9dB

结语
变压器异常噪声本质是机械能与电磁能失衡的外在表现。通过本文构建的"电磁-结构-环境-智能"四维分析体系，用户可系统性地实施：

1.源头治理：优化铁芯工艺与谐波抑制

2.传播阻断：升级隔振与吸声配置

3.智能预警：部署状态感知与数字孪生系统

建议每季度执行一次基于ISO 10816的振动扫描，并参照IEC 62485建立噪声数据库，实现从"被动检修"到"主动防御"的运维转型。
