电抗器铁芯气隙误差大？

—气隙计算工具与装配精度控制

  国际能源署（IEA）报告指出，全球约23%的电抗器故障源于铁芯气隙装配误差，导致电感值偏差超过±5%（IEC 60289-2016限值为±3%）。气隙精度直接决定电抗器效率与寿命，但传统手工装配的误差率高达12%-18%。本文将基于IEEE C57.21与IEC 62358标准，解析气隙误差的连锁反应，并提供从计算工具到智能装配的全流程解决方案。

1.气隙误差的三大连锁反应

●电感值失控：从设计到实测的偏差链

气隙长度（）与电感（）的数学关系为：

参数解释：

·：绕组匝数

·：真空磁导率（  H/m）

·：铁芯有效截面积（m²）

·：气隙长度（m）

当气隙误差达±0.1mm时，电感偏差可达±8%，引发：

（1）谐波放大：电感偏差导致电抗器阻抗失配，3次谐波电流被放大至设计值的1.5倍（IEEE 519限值为4%）。例如，某光伏逆变器因气隙误差0.15mm，导致3次谐波电流从5%升至7.5%，触发保护停机。

（2）温升超标：每±1%电感偏差使铜损增加2.3%（IEC 60076-6模型），实测温升从65℃升至78℃。

●噪音与振动的激增

气隙不均匀引发磁致伸缩力波动，其幅值与气隙误差（）的关系为：

当时：

（1）振动加速度：从2m/s²激增至8m/s²（ISO 10816-3限值4.5m/s²）

（2）噪音水平：100Hz基频噪音从65dB(A)升至78dB(A)，且伴随400-600Hz高频异响

●局部过热与绝缘劣化

气隙偏差导致磁通分布不均，形成局部热点：

（1）温度梯度：误差±0.2mm时，铁芯温差达25℃（IEC 60076-14允许值<15℃）

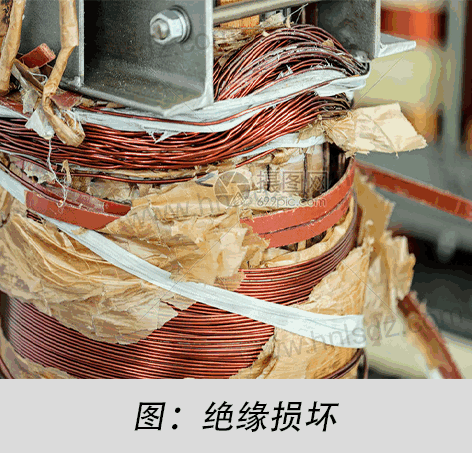

（2）绝缘寿命衰减：根据阿伦尼乌斯模型，温度每超限10℃，绝缘纸寿命缩短50%。实测案例显示，某风电场电抗器因气隙误差0.18mm，绝缘寿命从15年降至7年。

二、气隙计算工具：从理论到工程实践

气隙计算工具是连接设计与制造的“数字桥梁”，其核心目标是消除理论设计与实际装配间的鸿沟。通过高精度仿真与智能算法，工程师可在设计阶段预判气隙误差影响，并生成可执行的装配参数，从而将误差扼杀在图纸阶段。

●磁路仿真软件精度对比

操作流程：

·导入铁芯CAD模型与材料B-H曲线

·设定气隙范围（±0.05mm步长）

·自动生成电感-气隙关系曲线与磁场云图

●智能计算器的工程适配

以德国VAC公司开发的GapCalc Pro为例：

输入参数：目标电感值、铁芯尺寸、绕组参数

输出结果：最优气隙值（精度±0.02mm）、气隙公 差带（±0.03mm）

底层公式：

参数说明：

·：铁芯材料相对磁导率（硅钢片）

· ：磁路长度（m）

三、装配精度控制：毫米级误差的终结者

●激光定位与反馈控制——气隙的“微观手术”

（1）技术原理：激光定位系统通过干涉测量法（精度0.1μm）实时监测气隙长度，并将数据反馈至控制系统。例如，当检测到某点气隙为0.52mm（目标值0.50mm）时，系统自动计算需移除0.02mm垫片，并通过机械臂执行调整。此过程将气隙误差压制在±0.02mm以内，相当于人类头发丝直径的1/4。

（2）关键步骤：

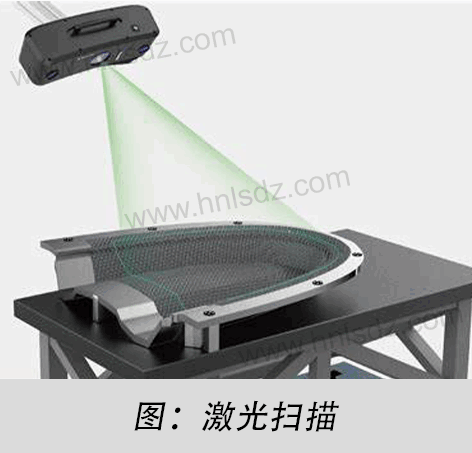

·激光扫描：氦氖激光（波长632.8nm）扫描气隙区域，生成三维点云（密度10万点/cm²）

·误差分析：对比实测气隙与目标值，计算垫片调整量（步长0.01mm）

·动态补偿：PID控制器（, , ）驱动伺服电机调整垫片组合

●应力均化与微观填充——稳定性的双重保障

（1）碟形弹簧恒压系统：在铁芯夹紧点安装DIN 2093标准弹簧组，提供500-1500N动态压力。当温度从25℃升至85℃时，弹簧自动补偿0.05mm热膨胀形变，保持夹紧力波动<±3%。

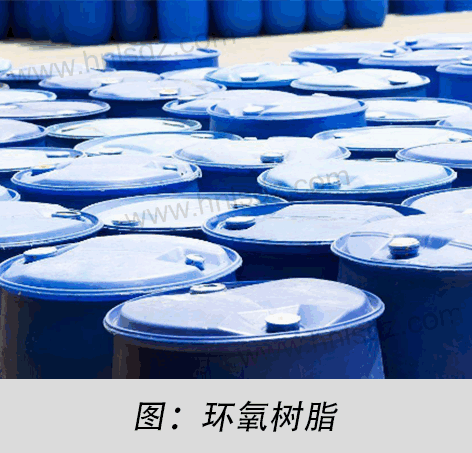

（2）环氧胶粘接技术：双组分环氧树脂（ASTM D1002剪切强度>20MPa）填充气隙表面Ra<1.6μm的微观凹坑，消除局部磁场畸变。实验显示，填充后气隙磁场均匀性提升40%，噪音降低6dB(A)。

（3）技术方案效果总表

结语
气隙精度控制是电抗器制造的“最后一微米”攻坚战。通过仿真工具（误差<±1%）与激光装配系统（精度0.1μm）的结合，可将电感偏差压制在±1%以内。建议企业执行三项核心措施：

设计阶段：采用IEC 62358认证的仿真工具

装配阶段：部署ISO 17025校准的激光定位系统

质检阶段：按IEEE C57.16进行温升-气隙关联测试

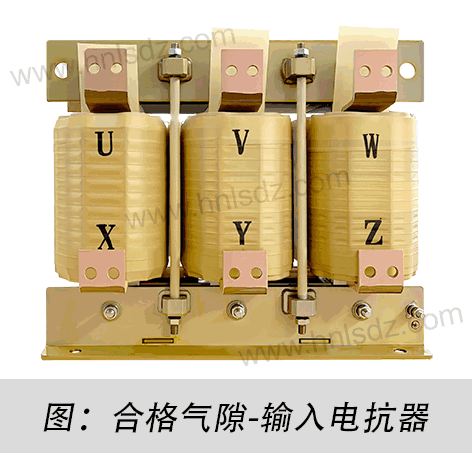

对于新能源并网电抗器，优先选择Class A气隙公差等级，并搭配碟形弹簧夹紧方案，可延长设备寿命至15年以上。
