电抗器磁芯材料如何选型？

—硅钢、铁氧体、非晶合金大汇总

在电力系统、新能源逆变器及工业变频设备中，“电抗器磁芯材料选型”是影响设备效率、体积与成本的核心决策。根据IEEE 389标准研究，磁芯材料的选择直接决定电抗器损耗的40%-60%。本文基于IEC 60404、ASTM A927等国际标准，系统解析硅钢、铁氧体与非晶合金的磁学特性差异，并提供全球工程选型指南。

1.磁芯材料的关键性能参数与选型逻辑

● 核心性能指标解析

磁芯材料的核心参数直接决定了电抗器的体积、效率与温升特性：

（1）饱和磁密（）：
物理意义：材料能承受的最大磁通密度（单位：  特斯拉，T）。
对设计的影响：越高，相同电感量下所需磁 芯体积越小（公式：）。例如，从1.5T提升至2.0T，体积可缩小25%。

（2）磁导率（）：
物理意义：材料导磁能力，决定电感量（公式： ，其中为匝数，为截面积，为磁路长度）。
对设计的影响：高磁导率允许减少线圈匝数，降低铜损和成本。

（3）损耗密度（）：
物理意义：单位体积的磁滞与涡流损耗（公式：，、、为材料常数）。
对设计的影响：损耗密度越低，电抗器效率越高，温升越可控（IEC 60076-14要求温升≤65K）。

● 选型因果关系模型（表格）

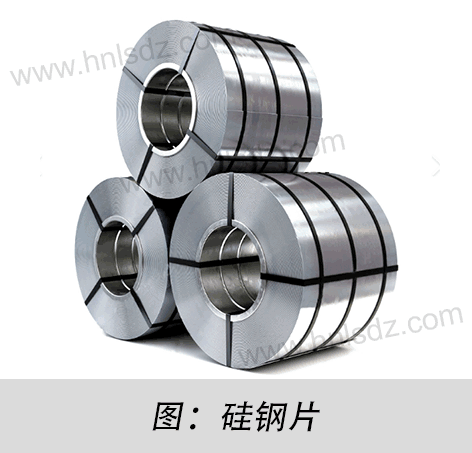

2.硅钢：高功率密度与成本效益之选

● 材料特性与优势

（1）高饱和磁密（）：硅钢通过添加2%-3.5%的硅元素，形成高电阻率结构（），降低涡流损耗（）。

（2）晶粒取向（GO）技术：轧制与退火工艺使晶粒沿轧向排列，磁导率提升至，适用于工频大电流场景。

(3)损耗公式：

示例：50Hz、1.5T工况下，损耗为1.5×50¹·⁵×1.5²≈2.3W/kg。

● 优点与局限性

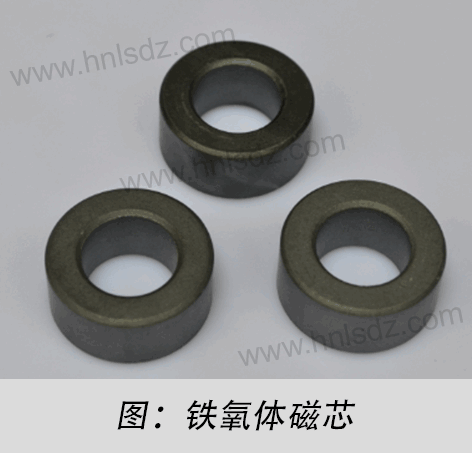

三、铁氧体：高频低损耗的解决方案

● 材料特性与优势

(1)高频低损耗：锰锌铁氧体（-MnO-ZnO）电阻率高达，涡流损耗可忽略（）。

(2)高磁导率（）：微观晶界结构优化，适用于高频电感设计（如开关电源）。

(3)损耗公式：

示例：100kHz、0.2T工况下，损耗为5e-6×(1e5)^2×0.2³=8W/m³。

● 优点与局限性

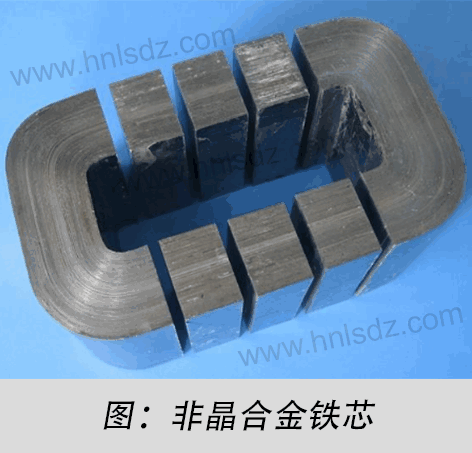

四、非晶合金：超低损耗与环保优势

● 材料特性与优势

(1)超低磁滞损耗：非晶合金原子无序排列（无晶 界），磁畴翻转阻力降低70%，损耗密度仅为硅钢的1/5（）。

(2)环保特性：制造过程能耗比硅钢低80%（ASTM  A927生命周期评估）。

(3)损耗公式：

示例：50Hz、1.5T工况下，损耗为0.3×50¹·⁵× 1.5¹·⁸≈0.4W/kg。

● 优点与局限性

结语

硅钢、铁氧体与非晶合金的选型需综合评估频率、功率密度与全生命周期成本（TCO）。非晶合金在工频节能场景优势显著，而铁氧体是高频应用的唯一可行选择。如需获取符合IEC/IEEE/EN标准的定制化方案，请联系我们的国际技术团队，提供从磁芯仿真到样机测试的全流程服务。
