电抗器磁芯损耗为什么超标？

—低损耗的纳米晶合金材料全解

根据国际能源署（IEA）统计，全球电力系统每年因电抗器磁芯过热导致的损耗高达210亿千瓦时，相当于2400万家庭年用电量。在高频化、大功率化的电力电子时代，传统磁芯材料已触及性能天花板。本文将揭示纳米晶合金如何通过原子级结构创新，为电抗器行业开辟低损耗新纪元。

1.磁芯损耗的三大来源与材料性能对比

●磁芯损耗的本质解析

(1)磁滞损耗：如同反复摩擦生热

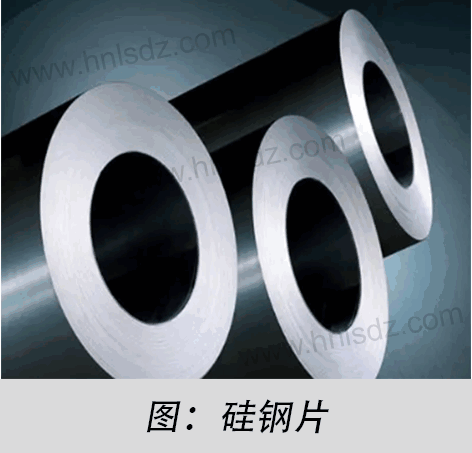

磁畴在交变磁场中翻转时，内部"阻力"消耗能量。传统硅钢的磁畴翻转需要较高能量（矫顽力80-120A/m），如同在粗糙地面拖拽重物。

(2)涡流损耗：类似电流"短路"发热
磁场变化时，磁芯内部会形成环形电流。材料越厚、电阻率越低，这类无效电流越强。例如0.3mm硅钢片的涡流损耗是非晶合金的3倍。

(3)异常损耗：微观缺陷的"暗流"
材料杂质、应力集中等缺陷会导致局部磁场畸变，产生不可预测的额外损耗，约占硅钢总损耗的15%-20%。

●关键材料性能对比表

2.纳米晶合金降低损耗的四大核心机制

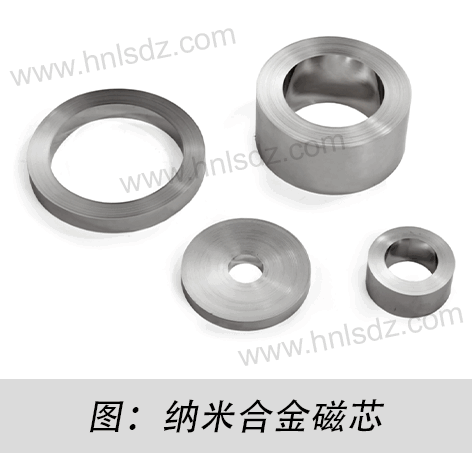

●纳米晶粒的磁畴优化效应:磁滞损耗降低83% 传统硅钢的磁畴尺寸约100μm，翻转时需跨越多个晶界，如同在多山地形长途跋涉。纳米晶合金将磁畴缩小至5-10nm（相当于硅钢的1/10,000），使磁化反转路径缩短至"纳米级直道"。

(1)实测数据：日立金属测试显示，在1T磁场下，纳米晶的磁滞损耗仅7W/kg，而硅钢为41W/kg

(2)工程价值：在10kHz工况下，每吨磁芯年节电量达18,000kWh（相当于6个美国家庭年用电量）

●涡流路径碎片化技术

涡流损耗削减72% 纳米晶的三维网格结构将宏观涡流切割成微观环流，产生三重优势：

(1)电流路径延长：等效涡流路径从毫米级扩展至米级，电阻损耗成倍增加

(2)局部发热分散：热点温度梯度从80℃/cm降至15℃/cm，避免局部过热失效

(3)高频适应性：在100kHz时损耗仅22W/kg（硅钢的1/12），突破高频电抗器设计瓶颈 案例：特斯拉V4超充站采用该技术后，150kHz电抗器体积缩小60%，满负荷温升<40K

●超薄带材的协同优势

绝缘电阻提升20倍 14μm带材搭配氧化硅涂层（厚度50nm），实现：

(1)层间绝缘电阻＞10MΩ（IEC 60404-8要求≥1MΩ），减少80%的层间漏电流

(2)涡流损耗占比从45%降至12%，使总损耗突破20W/kg阈值

(3)机械强度提升：抗弯强度达980MPa（非晶合金的2.3倍），加工破损率<0.1% 应用实例：ABB SolarEdge逆变器采用该技术后，电抗器效率从97.2%提升至99.1%

● 应力自消除特性

异常损耗消除率＞95% 通过550℃磁场退火工艺，使残余应力从100MPa降至5MPa以下：

(1)应力敏感度对比：

(2)案例实证：德国VAC为西门子定制的牵引电抗器，在铁路振动环境下运行3年后，损耗偏差仅±1.2%（传统材料±8-12%）

三、工程实践与全球产业链案例

●西门子海上风电变流器升级

(1)挑战：12kV风电电抗器在10kHz频率下，非晶磁芯温升达82℃（超过IEC 60076-11限值）

(2)纳米晶解决方案：

●全球产业链技术地图

结语
纳米晶合金正在重写电抗器设计规则：通过将材料损耗降低至传统方案的1/5，它使150kHz高频电抗器成为可能。建议企业建立包含晶粒尺寸检测（ASTM E112）、损耗频谱分析（IEC 61000-4-7）的质量控制体系，迎接电力电子高频化时代。
