电抗器磁芯饱和导致系统崩溃？

—抗饱和工艺设计与磁芯材料优化全解

随着新能源系统、工业变频设备及数据中心对电能质量要求的提升，电抗器磁芯饱和问题已成为威胁电力系统稳定性的核心挑战。国际能源署（IEA）数据显示，全球约28%的电能质量故障与磁芯饱和直接相关，导致年均经济损失超120亿美元。根据 IEC 62025（高频电感器标准）与 IEEE 1812（电磁元件设计指南），磁芯饱和的根源在于磁通密度超限与材料性能不足。本文结合全球典型案例与技术标准，深度解析磁芯饱和的物理机制，并提出系统性抗饱和解决方案，助力企业实现电感量稳定性提升50%与系统故障率降低80%。

1.磁芯饱和的物理机制与危害

●磁通密度的“天花板效应”

磁芯饱和的本质是磁通密度（B）达到材料极限后，无法随磁场强度（H）线性增长，导致电感量（L）骤降。

核心公式为：B=μ₀μ_rH。其中，μ₀为真空磁导率（4π×10⁻⁷H/m），μ_r为材料的相对磁导率。

当磁场强度H持续增大时，材料内部磁畴排列饱和，μ_r急剧下降至接近1。同时根据电感量计算公式： L=，电感量可能下降 70%-90%，导致电抗器失去抑制谐波与无功补偿的能力。

●典型危害：

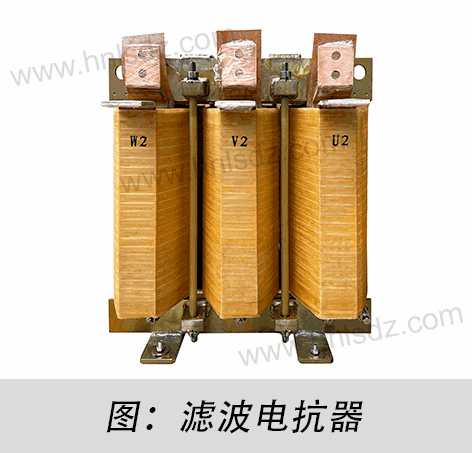

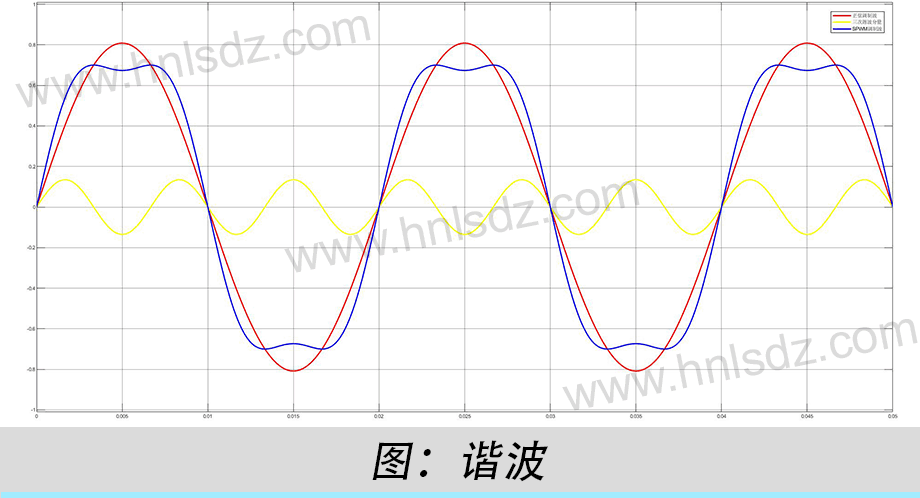

●谐波失控：欧洲一5G基站因电抗器磁芯饱和，导致19次谐波电流放大3倍，触发保护跳闸，直接损失50万美元。

●温升失控：磁滞损耗与涡流损耗随饱和程度指数增长，非洲一数据中心电抗器铁损占比从15%飙升至60%，温升超150℃，绝缘寿命缩短80%。

2.抗饱和工艺设计：从结构优化到热管理

●气隙设计：磁阻的“安全阀”

气隙会通过增加磁路总磁阻（R_total=R_core+R_gap），分散磁场能量，避免局部磁通密度（B）过高。例如：

●分布式微型气隙（0.1-0.5mm）：可将饱和阈值提升30%，同时降低温升12℃；

●阶梯式气隙布局：在100A脉冲电流下仍保持线性工作区，磁芯损耗降低40%。

●三维磁路设计：分散磁通路径

通过结构创新分散磁通，减少局部磁通密度：

●分段式磁芯（E-E型拼接）：将单一磁芯分割为多个并联模块，局部磁通密度降低50%；

●立体卷绕绕组：层间绝缘薄膜（厚度≤0.05mm）提升堆叠密度25%，漏磁通减少30%。

●案例：中国一工业变频器电抗器采用三维磁路设计后，饱和电流阈值从200A 提升至350A，谐波抑制效率提高40%。

3.磁芯材料革新：非晶合金与纳米晶的突破

●非晶合金：低损耗与高抗饱和能力

铁基非晶合金（如Metglas 2605SA1）的原子无序结构消除磁畴边界，磁滞损耗仅为硅钢的1/5，饱和磁感B_sat=1.56 T。通过环氧树脂真空浸渍，机械强度提升50%。

●案例：欧洲一光伏逆变器采用非晶合金电抗器，效率从92% 提升至96%，体积也缩小45%。

●纳米晶合金：高频场景的终极方案

钴基纳米晶（如Finemet FT-3K）的晶粒尺寸10-20nm，通过以下机制抑制高频饱和：

●高电阻率（1.2μΩ·m）：减少涡流损耗60%；

●自退火效应：热处理后晶界形成SiO₂绝缘层，磁滞回线面积缩小30%。

4.典型案例

结论：构建抗饱和系统的三大支柱

电抗器抗饱和设计的本质是磁-热-机械多物理场协同控制：

1.磁路优化：通过气隙与三维设计分散磁通密度，将B_sat利用率控制在80%以下；

2.材料革新：非晶与纳米晶材料将饱和阈值提升20%-30%；

3.智能监测：实时反馈磁通密度与温度数据，动态调整运行参数。

根据 MarketsandMarkets 预测，2030年全球抗饱和电抗器市场规模将突破 72亿美元，新能源与电动汽车领域占比超 60%。掌握核心技术，是企业在全球化竞争中脱颖而出的关键。
