如何减少变压器产生的漏磁？

—硅钢片包覆、铜屏蔽环、导磁胶应用

在电力传输和电子设备中，变压器扮演着至关重要的角色。然而，变压器运行过程中产生的漏磁现象不仅会降低设备效率，还会带来电磁干扰（EMI）、局部过热和噪音等问题。根据国际能源署（IEA）的统计，全球配电变压器损耗约占发电总量的2-3%，其中漏磁引起的损耗占比显著。本文将深入探讨三种经过国际验证的漏磁抑制技术：硅钢片包覆、铜屏蔽环和导磁胶应用，帮助您优化变压器设计，提升能效与可靠性。

1.漏磁的危害与成因
变压器依靠磁耦合实现能量传递。理想情况下，磁通应完全约束在铁心内部。但现实中，部分磁通会“泄漏”到周围空间，形成漏磁场。漏磁的危害包括：

● 增加损耗：漏磁通穿越结构件时产生涡流损耗，显著降低效率。

● 引发局部过热：涡流在金属部件（如夹件、油箱）中产生热量，加速绝缘老化。

● 电磁干扰(EMI)：高频漏磁干扰周边电子设备运行。

● 机械振动与噪音：交变漏磁力引起铁心和结构件振动。

漏磁的根本原因是磁路中存在磁阻（Reluctance）。当铁心磁导率不足或磁路不连续（如铁心接缝、绕组端部）时，磁通更易向外扩散。国际标准如IEC 60076系列对变压器损耗和温升有严格要求，控制漏磁是达标的关键。

2.核心解决方案：原理与应用详解

● 硅钢片包覆：优化主磁路

铁心是主磁路载体。高品质冷轧取向硅钢片（CRGO）具有极高的磁导率和极低的单位损耗（W/kg）。其表面绝缘涂层（如C5涂层）在高温退火后形成，能有效阻隔片间涡流通路。

实施与效果：

（1）高磁导率引导磁通：优质CRGO硅钢（如30QG120牌号）初始磁导率可达1900μ以上，远高于普通钢材（约200μ），显著降低磁阻，将更多磁通约束在铁心内部。

（2）低损耗涂层减少片间涡流：绝缘涂层破坏硅钢片间导电回路，使涡流被限制在单片内，大幅降低涡流损耗。损耗值需符合ASTM A976标准。

（3）精细叠片工艺：采用阶梯搭接或45°斜接缝，消除磁路间隙，减少漏磁源。自动叠片系统确保接缝紧密。

（4）国际应用：欧洲电网普遍采用高牌号（低损耗）硅钢片（如23ZDKH90），配合先进铁心退火工艺（如CAB），显著提升大型电力变压器效率。

● 铜屏蔽环：主动抵消端部漏磁

变压器绕组端部是强漏磁场区域。铜是良导体，根据法拉第电磁感应定律，交变漏磁通会在铜环内感应出涡流（Eddy Current），该涡流又会产生一个反向磁场，部分抵消原有漏磁。

实施与效果：

（1）位置精准设计：铜环通常安装在高压绕组外侧或铁轭附近（漏磁最强区），形状需与绕组端部匹配，间距经电磁仿真（如ANSYS Maxwell）优化。

（2）涡流屏蔽效应：铜环感应涡流密度J = σ * dΦ/dt (σ为电导率)，其产生的反向磁通ΔB ∝ J，有效削弱局部漏磁通密度达30%-50%。

（3）降低结构件损耗：抑制漏磁后，油箱、夹件中的涡流损耗显著下降，符合IEC 61378关于变压器附件损耗的要求。

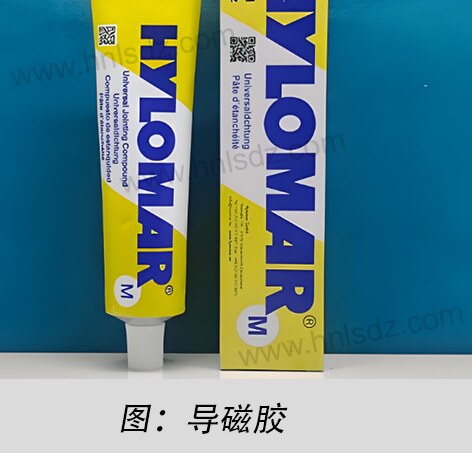

● 导磁胶：封堵磁路“缝隙”

铁心叠片接缝处存在微小气隙，其磁阻远高于硅钢（空气磁导率μ0≈1.257e-6 H/m，硅钢μr>40000）。导磁胶填充这些气隙，形成低磁阻通路。

实施与效果：

（1）高磁导率填缝材料：现代导磁胶由环氧树脂/聚氨酯基体+高比例（>80%）铁磁粉末（如还原铁粉、羰基铁粉）制成，有效磁导率μr可达50-100。

（2）降低接缝磁阻：气隙磁阻R_gap = l_gap/(μ0 * A)，导磁胶将其降为R_胶 = l_gap/(μr * μ0 * A)，显著减小总磁阻，磁通更易通过接缝而非外泄。

（3）抑制振动噪音：胶层固化后增强铁心整体性，减少磁致伸缩振动幅度，噪音降低5-10 dB(A)。

表1：漏磁抑制技术特性对比

总结
有效控制变压器漏磁是提升能效、延长寿命和满足国际环保标准（如欧盟ErP指令）的关键。硅钢片包覆通过优化铁心材料与工艺巩固主磁路；铜屏蔽环利用电磁感应原理主动抵消端部漏磁；导磁胶则专注于封堵磁路薄弱点。三种技术既可独立应用，亦可协同部署实现最佳效果。通过理解其物理机制并严格遵循IEC、IEEE等国际标准，设计者能够显著降低漏磁危害，打造高效、安静、可靠的变压器产品，在全球绿色能源转型中赢得竞争优势。
