高温环境下如何控制变压器温升？

—耐热绝缘材料与强制风冷协同设计

在全球气候变暖和工业需求增长的背景下，高温环境下变压器的稳定运行已成为电力行业面临的重大挑战。本文将深入探讨通过耐热绝缘材料与强制风冷系统的协同设计来控制变压器温升的综合解决方案，帮助用户理解这一复杂技术问题的本质及其应对策略。

变压器作为电力系统的核心设备，其性能与温度密切相关。当环境温度升高时，变压器面临的散热挑战呈指数级增长。根据IEEE Std C57.91-2011变压器寿命标准，绕组温度每升高6℃，绝缘材料的老化速度就会翻倍，变压器寿命相应减半。这一现象被称为"蒙特辛格规则"，是变压器热设计的基础原理之一。

高温环境下变压器温升过高会导致一系列连锁反应：

（1）绝缘材料加速老化：传统绝缘材料在持续高温下会发生化学分解，丧失介电强度

（2）效率下降：绕组电阻随温度升高而增加(IEC 60076-7)，导致铜损增加，效率降低

（3）安全隐患：极端情况下可能引发局部过热甚至火灾事故

全球能源署(IEA)2022年报告显示，在热带和沙漠气候地区，因温升问题导致的变压器故障占全年故障总数的37%，远高于温带地区的15%。这凸显了高温环境下温升控制技术的特殊重要性。

现代变压器绝缘系统已从传统的油纸绝缘发展为多元复合体系。下表对比了主要高温绝缘材料的性能参数：

表1：高温绝缘材料性能比较

选择耐热绝缘材料时需综合考虑以下因素：

（1）温度指数(TI)：根据IEC 60216标准，材料在20000小时内保持50%原始性能的最高温度

（2）热膨胀系数(CTE)：需与铜/铝导体匹配，避免温度循环导致的机械应力

（3）介质损耗因数(tanδ)：影响运行效率，应控制在0.5%以下(IEC 60894)

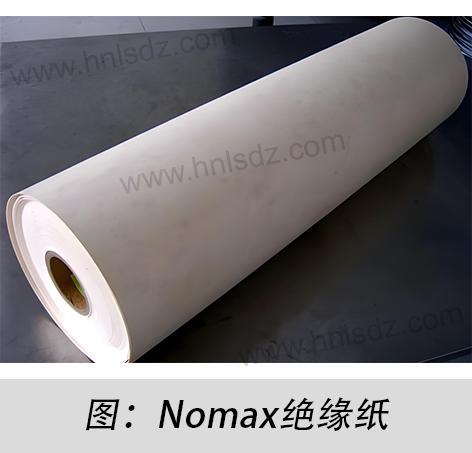

以杜邦公司开发的Nomex®绝缘系统为例，其采用芳香族聚酰胺纤维，在220℃下仍能保持90%以上的机械强度。实际应用表明，采用此类材料的变压器在40℃环境温度下，热点温升可比传统材料降低15-20K。

材料升级的成本效益可通过以下公式评估：

LCC = CI + ∑(E_loss×t×p) + ∑(MTTR×c_f)

其中：

•LCC：全生命周期成本 •CI：初始投资成本

•E_loss：能量损失 •t：运行时间

•p：电价 •MTTR：平均修复时间

•c_f：故障成本

案例分析显示，虽然高温绝缘材料初始成本高30-50%，但全生命周期内可节省15-25%的总成本。

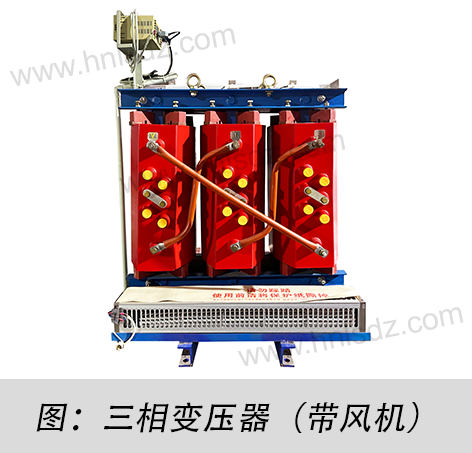

强制风冷系统与耐热绝缘材料的协同设计是高温环境下控制变压器温升的最有效解决方案。这一综合系统通过三个关键机制实现温升控制：

强制风冷系统通过增强对流换热来降低变压器温度，其冷却效果可由改进的牛顿冷却定律描述：

Q = (h_m + h_f)×A×(T_s - T_a)

其中：

•h_m：材料本身的热传递系数 •T_a：环境温度

•A：有效散热面积 •T_s：表面温度

•h_f：强制风冷提供的附加热传递系数

耐热绝缘材料通过提高自身热导率(k值)来增加h_m，而强制风冷则通过增大风速来提高h_f。两者的协同作用使得总传热系数(h_m + h_f)显著提升，从而在不增加设备体积的情况下大幅提高散热能力。

协同设计的核心在于优化变压器内部的温度分布。耐热材料确保高温区域(如绕组)的绝缘可靠性，而风冷系统则重点冷却这些热点区域。这种定向冷却策略可以通过以下热阻网络模型来理解：

R_total = R_cond_material + R_conv_cooling = (L/kA) + (1/hA)

通过选择高k值的绝缘材料降低R_cond_material，同时优化风冷系统设计降低R_conv_cooling，可以实现整体热阻R_total的最小化。实测数据表明，这种协同设计可使热点温度降低25-35K，同时使变压器的负载能力提高15-25%。

耐热材料与强制风冷的协同作用还体现在系统可靠性方面。当风冷系统因故暂时失效时，高耐温等级的绝缘材料可以提供必要的安全缓冲，避免立即发生绝缘故障。反之，强制风冷系统的持续运行可以延缓绝缘材料的老化过程，延长变压器使用寿命。
