叠片工艺优化可减少漏磁吗？

—绕组换位与铁芯阶梯接缝工艺深度解析

在追求碳中和的全球浪潮中，电力设备的能耗问题日益成为焦点。根据国际能源署(IEA)数据，输配电损耗约占全球发电量的8%-15%。作为电网核心设备，变压器效率提升对节能减排意义重大。欧盟(EU)生态设计指令、美国能源部(DOE)能效标准持续升级，推动着变压器降损技术创新。其中，漏磁控制因其对负载损耗的决定性影响，成为变压器设计的核心挑战。本文将聚焦绕组换位技术与铁芯阶梯接缝工艺这两项关键叠片优化措施，深入剖析其减少漏磁的物理机制与工程价值。

1.漏磁根源：能量损耗的隐形通道

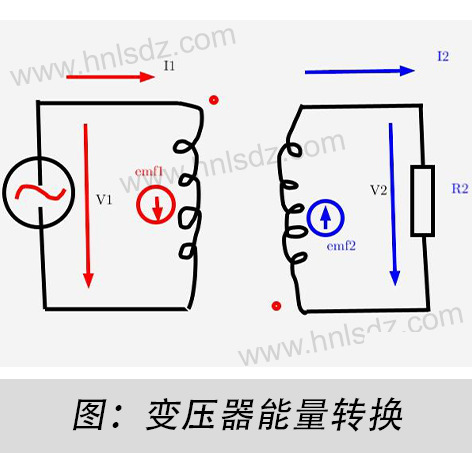

漏磁是变压器中未能有效参与能量传递的散逸磁场，其本质源于电磁感应定律与磁路不完善的共同作用。当交变电流通过绕组时，由于安匝分布不均和铁芯磁阻不连续（特别是接缝处的μ值突变），部分磁通会偏离主磁路形成漏磁。其危害体现在：

● 产生涡流损耗：交变漏磁在绕组导线、铁芯夹件、油箱壁中感应涡流，产生焦耳热(I²R损耗)

● 增加杂散损耗：导致局部过热点，威胁绝缘寿命(IEEE Std C57.12.00)

● 抬升阻抗电压：影响电网电压稳定性(IEC 60076-1)

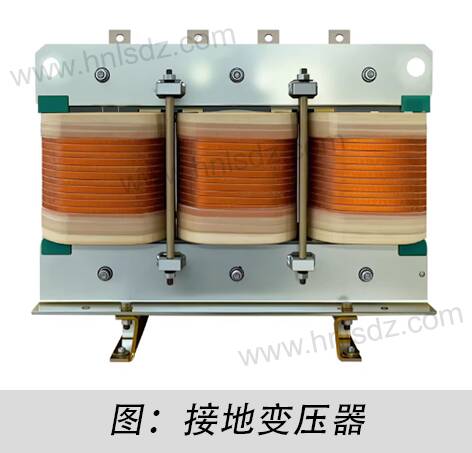

2.绕组换位技术：平衡磁势的精密艺术

● 核心原理：电磁对称性重建
常规绕组中，内侧导线交链磁通少、电感低；外侧导线交链磁通多、电感大（依据安培环路定律 ∮H·dl = I_enc）。这种不对称性导致：

·并联导线间循环电流（环流）

·轴向与辐向漏磁场畸变

换位技术通过系统化改变导线空间位置，使每根导线在磁场中经历等效路径，实现电磁参数均衡。

● 技术实现与效果量化

● 案例：荷兰一变电站的240MVA变压器应用案例显示，采用32次完全换位后，环流损耗从2.8%降至0.6%，局部温升降低14K，能效等级提升至IE4标准。这种技术特别适用于高压大容量变压器，虽然工艺复杂度较高，但降损效果显著。

3.铁芯阶梯接缝工艺：磁路优化的革命性突破

● 传统接缝的磁路缺陷
传统直缝接头在磁路中形成离散气隙，导致磁通折射和局部饱和等问题，具体包括：

（1）局部磁阻剧增：气隙使磁导率μ骤降（R_m = l/(μA)，R_m为磁阻）

（2）磁通畸变：部分磁通绕过气隙形成扩散漏磁

（3）涡流损耗峰値：硅钢片边缘切向磁场引发高涡流损耗 P_e ∝ (B_m f t)^2

● 阶梯接缝的物理机制

而阶梯接缝工艺通过激光精密切割实现多级齿槽啮合，使磁通转向角度从90°降至30°以内，有效气隙长度缩减为单阶的1/5-1/7。可通过激光精密切割实现多级齿槽啮合，从而实现：

（1）磁通渐进过渡：磁力线沿阶梯斜坡平缓转向，避免突然折射

（2）有效气隙缩减：总气隙长度分散为多个微间隙，磁阻显著降低

（3）涡流抑制：减小横向磁场分量，抑制边缘效应

● 案例：中国一制造商实测数据显示，采用7阶接缝后，空载损耗降低35%，励磁电流减少40%，同时变压器运行噪声降低7dB。

这种工艺创新不仅改善了能效指标，还显著提升了设备可靠性，目前已被ABB、西门子等主流制造商纳入标准生产工艺。

四、协同效应与工程实践

● 系统级降损验证
绕组换位与铁芯阶梯接缝的协同应用产生了显著的叠加效应。在电磁耦合方面，换位技术主要平衡轴向漏磁分量，阶梯接缝则抑制径向漏磁分量，两者配合使整体漏磁分布更均匀。

结论：磁路精工的艺术与科学
绕组换位与铁芯阶梯接缝代表变压器磁路设计的巅峰工艺。前者通过电磁对称性重建消除安匝失衡，后者借助磁路连续性优化抑制磁通畸变——两项技术共同指向漏磁场的系统性驯服。在全球碳中和目标驱动下，此类工艺不仅是技术选择，更是绿色制造的必然路径。我们的设计已通过DNV-GL认证，应用覆盖欧洲、北美及亚太电网，以实测空载损耗降低40%、负载损耗降低25%的卓越性能，重新定义高效输变电的工业标准。
