电抗器阻抗频率特性是如何变化的？

—从工频到高频的阻抗变化规律

在电力系统和电子设备中，电抗器扮演着至关重要的角色。但您是否知道，同一个电抗器在不同频率下会表现出完全不同的阻抗特性？这种频率依赖性直接影响着电抗器在各种应用中的性能表现。本文将带您深入探索电抗器从工频(50/60Hz)到高频(kHz级)的阻抗变化规律，揭示其背后的物理原理，并为您提供实用的选型建议。无论您是电力工程师、电子设计师还是相关领域的技术人员，理解这些特性都将帮助您更有效地选择和使用电抗器。

1.电抗器阻抗基础：感抗主导的物理本质

电抗器的核心功能是提供可控的电感（L），其阻抗（Z）在低频主要由感抗（X_L）决定。理解这个关系是掌握频率特性的关键。

● 核心公式与物理基础：

X_L = 2πfL

● 因果关系解析：

（1）频率（f）的核心作用：频率越高（f增大），意味着电流方向变化越快（di/dt 增大），自感电动势就越大，其阻碍电流变化的能力越强，因此感抗X_L 随之线性增大。这是电感器件最根本的特性之一。

（2）感（L）的核心作用：电感量L越大，在同样的电流变化率（di/dt）下，产生的自感电动势越大，阻碍作用越强，因此感抗X_L 也线性增大。

●结论：在理想电感器或低频段，电抗器的阻抗几乎等于感抗（Z ≈ X_L = 2πfL），阻抗随频率升高而线性增加。这是理解电抗器频率特性的基石。

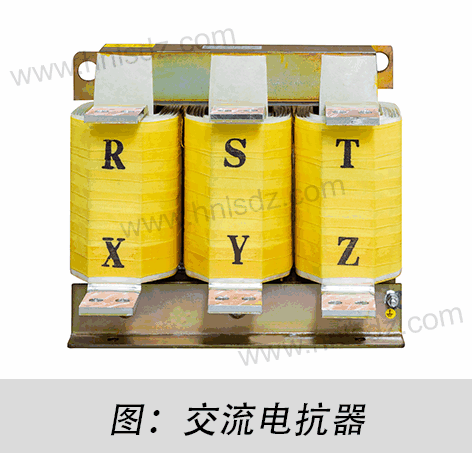

2.工频段（50/60Hz）：稳定阻抗与无功补偿/限流基础

工频（Power Frequency）是电力系统运行的基础频率，全球主要为 50Hz (IEC标准区域如欧洲、中国等) 或 60Hz (IEEE标准区域如北美、日本等) 。在此频率下，电抗器的设计和应用主要围绕其稳定、高感抗的特性展开。

● 阻抗特性表现：

（1）阻抗值大且稳定。

（2）电阻分量占比极小，通常可忽略。

● 核心应用与工作原理：

（1）无功补偿：

·现象：并联电容器组用于补偿感性负载（如电动机、变压器）消耗的无功功率，提高系统功率因数。但是电容器投入瞬间或系统电压波动时，可能产生幅值很高的涌流，威胁电容器和开关设备安全。

·解决方案：在电容器支路中串联限流电抗器，可以显著抑制涌流和操作过电压。在工频下，电抗器呈现足够大的感抗。当高频的涌流或操作过电压（包含高频分量）出现时，感抗X_L 随频率f升高而大幅增大，从而有效限制高频电流的幅值。

（2）短路限流：

·现象：在电力系统的关键节点（如发电机出口、主变低压侧、母线分段处）串联限流电抗器。

·效果： 当系统发生短路故障时，限制巨大的短路电流幅值。因为短路电流虽然大，但其基波频率仍是工频（50/60Hz）。在工频下，电抗器稳定的感抗值X_L直接增加了短路回路的阻抗，从而有效限制了工频短路电流的幅值。

●总结：工频下，电抗器的高而稳定的感抗是其实现无功补偿（抑制涌流/过电压）和短路限流功能的核心物理基础。其设计目标是在工频提供精确、稳定的电感感抗。

3.中频段（谐波，100Hz - 数kHz）：关键拐点与谐振风险

中频段通常指电力系统中谐波（Harmonics） 所在的频率范围。谐波是频率为工频整数倍（如3次150/180Hz、5次250/300Hz、7次350/420Hz 等）的正弦波分量，主要由非线性负载（变频器、整流器、电弧炉等）产生。

● 阻抗特性关键变化：

（1）频率影响：根据 X_L = 2πfL，随着谐波频率升高，感抗X_L 线性增加。例如，对于同一个电抗器，在5次谐波（250/300Hz）下的感抗是其工频（50/60Hz）感抗的5倍。

（2）绕组结构影响显现：随着频率升高，绕组电容（C_w）效应开始显现。绕组匝间和层间存在的分布电容在高频下会分流一部分电流。

（3）等效电路演变：电抗器的简化等效电路从中低频的纯电感（L）或电感+电阻（L + R），逐渐演变为需要考虑电感（L）、电阻（R）、绕组电容（C_w）的并联或更复杂的模型（如多节π型模型）。

● 核心风险：谐振（Resonance）

（1）问题：当电抗器（L）与系统中的电容器（C）在特定谐波频率下满足条件 X_L = X_C 时，就会发生串联或并联谐振。

（2）谐振公式：谐振频率 f_r = 1 / (2π√(L*C))。

（3）后果：而当谐振时，LC回路阻抗极小（串联谐振）或极大（并联谐振），导致特定次谐波电流/电压被异常放大数十倍甚至上百倍（IEC/IEEE 519标准严格限制谐波水平）。这会造成：

·电容器/电抗器因过热或过电压而损坏。

·继电保护误动作。

·网络电压波形严重畸变，影响其他设备运行。

（4）解决方案—调谐电抗器：

·措施：精确设计电抗器的电感量L，使其与指定的滤波电容器C配合。

·效果：使谐振频率 f_r 精确等于需要滤除的目标谐波频率（如5次、7次）。

·原理：在目标谐波频率f_h下，设计使 X_L(f_h) = X_C(f_h) 。此时LC串联支路对该次谐波的阻抗理论为零（最小值），形成一个低阻抗通路。大部分该次谐波电流将被LC回路（即滤波支路）吸收分流，从而阻止其流入电网。同时，严格避开工频和系统中其他主要存在的谐波频率。

● 失谐考量：

实际设计中还需考虑系统频率波动和元器件（L、C）参数随温升/老化产生的漂移对谐振点的影响，通常设计一定的失谐度（如±5%或±10%，依据IEC 60289/IEEE C57.21）以保证在各种运行条件下仍能有效工作且不产生有害谐振。

在中频谐波段，电抗器感抗随频率线性增加是其用于滤波的基础，但关键挑战在于精确设计和管理其与电容的谐振点，以达成吸收特定谐波（滤波）且避免有害谐振的目标。绕组电容的影响开始显现。

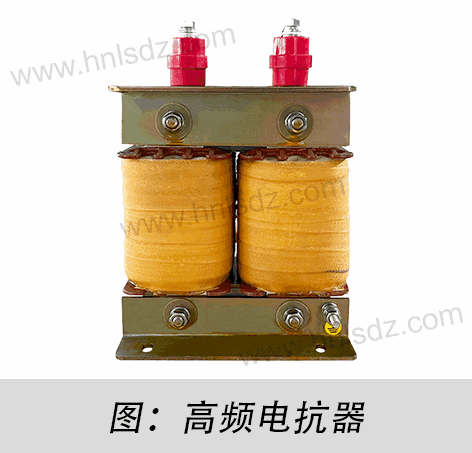

4.高频段（1kHz以上）：阻抗下降与损耗剧增的挑战

当频率进一步升高到1kHz级别甚至1MHz（常见于开关电源、变频器输出侧、EMI滤波、高频功率电感应用），电抗器的阻抗特性发生根本性变化，不再遵循低频时的简单线性增长规律。

● 核心特性变化：

（1）阻抗不再持续上升，出现峰值后衰减：阻抗模值|Z|达到一个峰值（f_max） 后，随着频率升高反而下降。

（2）损耗剧增，效率下降：电抗器在高频下的损耗（主要是铁损和铜损的高频分量）显著增大，导致温升提高。

（3）相角变化：从低频的接近+90°（纯感性），可能变为0°（纯阻性）甚至负角度（容性）。

● 根本原因与物理机制：

（1）分布电容（C_w）主导 — 自谐振：

·物理存在：电抗器线圈的匝与匝、层与层、绕组与铁芯/磁芯、绕组与屏蔽之间不可避免地存在分布电容。

·高频效应：频率很高时，容抗 X_C = 1/(2πf C_w) 变得非常小。绕组电容为高频电流提供了一条低阻抗的旁路通道。

·等效电路与自谐振：此时电抗器的精确模型是一个电感（L）与分布电容（C_w）和等效电阻（R）组成的并联谐振回路（有时也用串联模型分析）。

·自谐振频率：

- 并联谐振频率：f_srf = 1 / (2π√(L * C_w))（忽略损耗电阻R）。

- 意义：在此频率点，L和C_w发生并联谐振，电抗器的阻抗模值|Z|达到理论最大值。

（2）高频损耗加剧：

·涡流损耗激增（铁损）：

•原因：高频交变磁场在磁性材料（铁芯/磁芯）内部感应出涡流（Eddy Current）。

•公式简化：涡流损耗 P_e ∝ B_max² * f² * d² （B_max为磁通密度幅值，d为材料厚度或颗粒尺寸）。

•效应：损耗随频率平方增长！高频下涡流损耗成为铁损主体，导致磁芯严重发热。采用薄带（硅钢片）、铁氧体、粉末磁芯（铁硅铝、铁镍钼MPP等） 就是为了减小d，抑制涡流。

·趋肤效应 & 邻近效应（铜损）：

•趋肤效应（Skin Effect）：高频电流趋向于集中在导体表面流动，导致有效导电面积减小（趋肤深度 δ ∝ 1/√f），交流电阻R_AC 远大于 直流电阻R_DC。

•邻近效应（Proximity Effect）：相邻导体中的高频电流产生的磁场，会迫使对方电流更不均匀地分布，进一步增加导体损耗。

•后果：铜损随频率升高而显著增大（R_AC ∝ √f 或更高阶）。采用多股细线（李兹线） 或扁平铜箔绕制就是为了抵消趋肤和邻近效应，增加高频下的有效导电面积。

·磁芯损耗（铁损）：除涡流损耗外，还包括磁滞损耗（P_h ∝ f * B_maxⁿ, n≈1.6-2.5）和剩余损耗。在高频下总和也非常可观。

表1：高频损耗机理与应对措施

● 总结：在高频段，分布电容（C_w） 引发的自谐振效应（f > f_srf时阻抗下降）和急剧增加的高频损耗（涡流、趋肤、邻近效应、磁滞）是主要挑战。设计和选型需围绕提高SRF、选用高频材料（铁氧体、粉末磁芯）、优化绕组结构（利兹线、箔绕）以及严格的热管理进行。

5.关键频率段特性总结与选型指南

表2：电抗器阻抗频率特性关键区间总结

结论：掌握频率特性，优化电抗器效能

电抗器的阻抗频率特性呈现出明显的三段式特征。在实际选型时，工程师必须首先明确电抗器的主要工作频率范围和核心功能需求，然后重点关注相应的关键参数。对于工频应用，感抗值和电流容量是首要考虑因素；对于谐波滤波，调谐精度和谐波电流耐受能力至关重要；而对于高频应用，自谐振频率和高温升下的稳定性则成为选型的决定性因素。理解这些频率特性与参数关系，将帮助您为特定应用选择最合适的电抗器产品。
