变压器铁芯材料进化史：从硅钢到非晶合金的突破

在全球能源转型与碳中和目标的推动下，变压器铁芯材料的革新成为提升能效的核心。本文将解析硅钢、冷轧取向硅钢、非晶合金的演进逻辑，涵盖其历史背景、性能优劣及应用场景。

1.硅钢（1903年至今）

●历史背景：20世纪初，电力系统扩张对高效变压器的需求激增。1903年，英国冶金学家罗伯特·哈德菲尔德发明含硅3%-5%的硅钢，通过硅原子掺杂改变了纯铁的电磁特性，成为首个工业化铁芯材料。

●优点：硅钢通过添加硅元素，显著提升电阻率至0.5μΩ·m（纯铁为0.1μΩ·m）。而更高的电阻率大幅抑制涡流效应，使得在交变磁场中，硅钢内部形成的环形电流（涡流）因电阻增大而减少60%。

同时，硅原子降低了磁畴壁移动的阻力，磁滞损耗从纯铁的5-8W/kg降至2-3W/kg（B=1.5T，50Hz）。这使得早期变压器效率从不足95%提升至97%，成为电网普及的关键技术。

●缺点：但硅钢的磁各向异性（不同方向磁导率差异＞30%）导致铁芯局部磁通密度不均，引发热点温升（局部温差可达20K），加速绝缘老化。此外，硅钢片厚度较大（0.3-0.5mm），叠片工艺复杂且耗时，生产成本较高。

2.冷轧取向硅钢（1958年至今）

●历史背景：20世纪50年代，电力需求激增，传统硅钢的能效瓶颈凸显。1958年，美国阿勒格尼技术公司开发冷轧取向硅钢（CRGO），通过冷轧工艺使晶粒沿易磁化方向（〈100〉晶向）排列，实现磁导率飞跃。

●优点：冷轧工艺使硅钢晶粒高度定向排列，磁畴移动阻力降低，磁导率提升50%。同时，表面涂覆磷酸盐-硅酸盐绝缘层（厚度3-5μm），将叠片间涡流损耗减少30%。铁损（P1.5/50）从传统硅钢的3W/kg降至1.2W/kg，空载损耗降低40%。

根据IEEE统计，冷轧硅钢使配电变压器效率突破99%，每年减少全球碳排放1.2亿吨。

●缺点：

冷轧硅钢加工需精密剪切设备，剪切产生的边缘毛刺（高度＞20μm）会引发局部放电，导致绝缘击穿风险。此外，其成本比热轧硅钢高30%，限制了在低成本市场的普及。

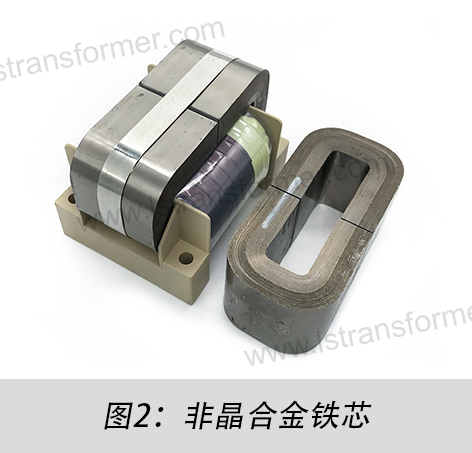

3.非晶合金（1976年至今）

●历史背景：

1976年，美国联信公司（AlliedSignal）通过快速凝固技术（冷却速率达10⁶℃/s）量产铁基非晶合金（Fe₈₀B₁₀Si₁₀）。其原子无序排列结构颠覆了传统晶态材料的电磁性能极限。

●优点：

非晶合金的原子无序结构消除了晶界对磁畴移动的阻碍，磁滞损耗仅为硅钢的1/4（P1.3/50≈0.2W/kg）。同时，高电阻率（1.3μΩ·m）使涡流损耗比硅钢低80%。非晶合金变压器的空载损耗可降低70%，年节电量达1500kWh（以500kVA变压器计）。美国能源部（DOE）将其列为“超高效率”等级（≥99.5%）。

●缺点：

非晶合金带材极薄（25μm），机械脆性导致加工中易断裂，成品率仅70%-80%。此外，其初始成本是硅钢的2-3倍，且回收再利用困难（需高温重熔，能耗增加30%）。

●应用场景：

配电变压器（欧盟《生态设计指令》强制使用）；

光伏逆变器、风电变流器的高效滤波。

●优化措施：

复合结构设计：在非晶带材表面涂覆环氧树脂并夹入玻纤层（厚度0.1mm），抗弯强度提升300%，解决了脆性问题；同时采用双辊连铸技术，生产速度从20m/min提升至100m/min，成本降至硅钢的1.5倍。

4.未来材料：纳米晶与超低损耗硅钢

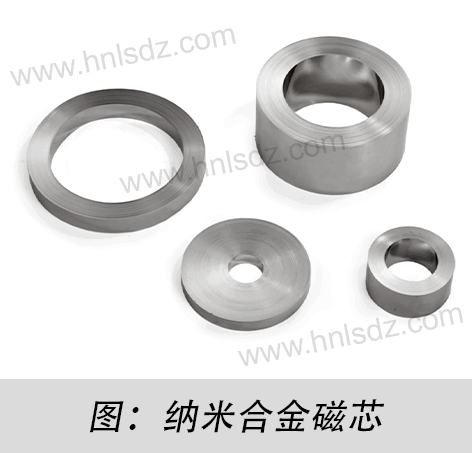

2010年后，日本TDK开发纳米晶合金（Fe-Si-B-Cu-Nb）。纳米晶合金的铁损低至0.1W/kg（1.5T@50Hz），且在1MHz高频下磁导率保持＞10000（非晶合金仅5000）。通过精确控温退火工艺（500℃±5℃），晶粒尺寸控制在20nm以内，避免磁性能劣化。但纳米晶合金的制备需超高真空环境（＜10^-5Pa），设备投资是硅钢生产线的10倍，导致其成本高达硅钢的5-8倍。此外，其厚度仅20μm，卷绕工艺难度极大。

铁芯材料对比总表

结语：材料革新驱动全球能效革命

从硅钢到非晶合金，铁芯材料的每一次突破都深刻影响了电力行业的能效进程。据国际能源署（IEA）预测，到2030年，非晶合金将占据全球配电变压器市场的60%，年减碳5亿吨。而纳米晶合金的崛起，则将为高频电力电子设备打开新的可能性。这场静默的材料革命，正是人类迈向碳中和的核心引擎。
