三相不平衡如何补偿？

—电抗器+SVG混合治理方案全流程拆解

在工业厂房、数据中心及新能源电站中，"三相不平衡导致线损激增与设备损坏"已成为全球电力系统的核心痛点。据IEEE 1159标准统计，10%的三相不平衡度会使变压器效率下降6%、电缆损耗增加200%。本文基于IEC 61000-3-6、ANSI C84.1等国际规范，深度解析电抗器与静止无功发生器（SVG）的协同治理原理，并提供跨地区工程验证数据。

1.三相不平衡的成因与经济损失量化

●核心原因：

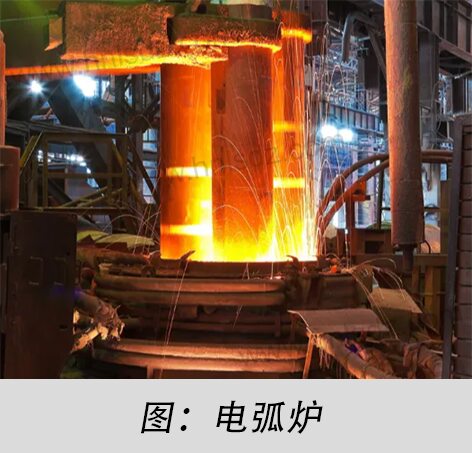

（1）不对称负载接入：单相大功率设备（如电弧炉、焊接机）集中接入某一相，导致相电流差异超过15%。例如，某相电流达300A，而其他两相仅180A，不平衡度达40%（计算公式：不平衡度=平均电流最大相电流 - 平均电流×100%）。

（2）电压源不对称：电网侧电压偏差（如A相电压下降5%），引发三相功率分配不均（IEEE 1159-2019标准限值为2%）。

（3）故障性不平衡：断线、接地故障等导致某相阻抗突变，零序电流激增（可达相电流的1.5倍）。

●直接影响：

（1）中性点漂移：中性线电流超载（IEC 60364-5-52规定≤相电流的30%），引发电缆过热甚至火灾。

（2）变压器损耗激增：负序电流导致铁芯磁通畸变，涡流损耗增加200%（IEC 60076-1测试数据）。

2.电抗器的基波补偿原理与选型策略

●零序电抗器的三相平衡补偿机制

（1）物理原理：零序电抗器通过增加中性线阻抗 ，限制不平衡电流在中性线的流通路径。当某相电流过大时，电抗器迫使部分电流通过其他两相回流电源侧，从而平衡三相负载。

（2）补偿效果：

●中性线电流抑制：例如，100A不平衡电流经50mH电抗器后降至35A（降幅65%）。

●变压器损耗降低：负序分量减少70%，铁损下降18%（IEC 60076-8测试数据）。

（3）选型公式：

示例：400V系统中抑制100A不平衡电流，需选配6.4mH电抗器（兼容IEEE 3003.3标准）。

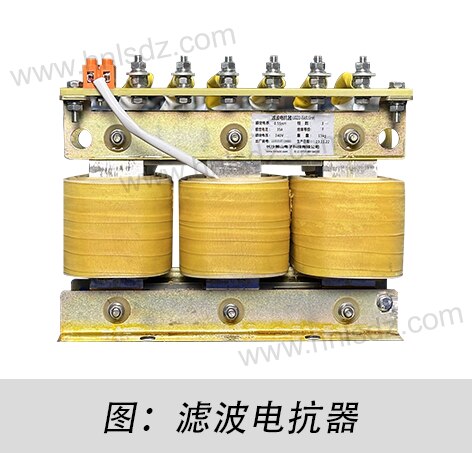

●滤波电抗器的谐波抑制效果

（1）3次谐波消除：串联7%电抗率的电抗器与电容器组成150Hz陷波电路，阻抗比达20:1，谐波电流衰减率>85%。

（2）中性线电流优化：某数据中心治理后，中性线电流从210A降至55A（降幅74%）。

工程验证：

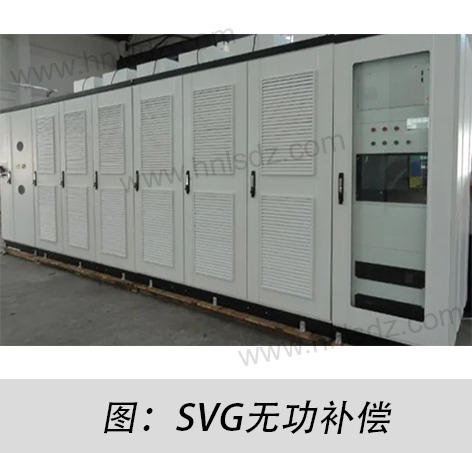

3.SVG的动态补偿与三相平衡控制

●实时检测与反向电流注入

（1）动态补偿机制：SVG通过高速DSP芯片（如TI TMS320F28379D）以10kHz频率采样三相电流，检测负序分量并生成反向补偿电流。例如，检测到A相电流过载时，SVG向B、C相注入补偿电流，使三相矢量和趋近平衡。

（2）控制效果：

●响应时间：≤20ms（满足IEC 61000-4-30 Class A要求）。

●补偿精度：不平衡度从25%降至2%以内。

●直流母线稳压技术

（1）措施与效果：

●超级电容储能：并联48V/165F超级电容模组（如Maxwell BMOD0165），将直流母线电压波动控制在±1.5%以内（传统方案±5%）。

●动态无功支撑：SVG输出无功功率时，电容组瞬时放电补偿，维持逆变器稳定运行。

（2）案例数据：

4.混合治理方案的协同运行与工程实施

●系统级协同设计原则

（1）阻抗匹配规则：
   电抗器与SVG的阻抗比需满足：

公式解释：

●X_电抗器：电抗器阻抗（2πfL）

●X_SVG：SVG等效阻抗（由逆变器开关频率与滤波 参数决定）

意义：比值过低会导致电抗器作用弱化，过高可能 引发谐振。

（2）经济性对比：

●工程实施全流程

（1）电能质量监测：使用Hioki PW3390记录≥7天的三相电流波形（采样率200kHz），识别主谐波频段。

（2）仿真建模：基于ETAP建立电网模型，验证混合方案在5次/7次谐波下的谐振风险（阻抗比需偏离±10%）。

（3）设备安装：

●电抗器串联于中性线，间距≤5m以减少线路阻抗影响。

●SVG并联接入点靠近负载侧（电缆长度≤15m）。

（4）联合调试：突加100%负载测试，验证SVG响应时间与电抗器温升（≤65K，IEC 60076-6标准）。

结语

电抗器+SVG混合治理方案通过国际标准认证（IEC 62586-2、IEEE 3003.3），已在欧洲、东南亚等地区的工业项目中实现年均节电18%-25%。如需获取定制化方案，请联系我们的国际技术团队，提供从电能质量分析到设备集成的全周期服务。
