雷击与浪涌防护：

变压器绝缘技术的革新

在全球化电力网络加速互联的背景下，变压器作为能源传输的核心设备，其安全性与可靠性面临雷击和浪涌（瞬时过电压）的严峻挑战。国际能源署（IEA）数据显示，每年因雷击导致的变压器故障造成经济损失超过50亿美元，其中热带地区（如东南亚、非洲）占比高达60%。为应对这一难题，国际标准（如IEC 60076、IEEE C62.41）持续更新，推动绝缘材料、结构设计和监测技术的革新。本文从破坏机理、材料创新、防护设计三大维度，解析如何通过技术升级实现变压器的高效防护。

1.雷击与浪涌的破坏机理

●瞬态过电压与电场畸变

雷击或开关操作产生的瞬态过电压（峰值可达数百千伏）会在变压器绕组中形成剧烈电场畸变。根据麦克斯韦电场方程：E=-∇V ,电场强度E与电压梯度∂V/∂X成正比，当局部场强超过绝缘材料的击穿阈值（如环氧树脂约为20-30 kV/mm），绝缘层会因局部放电而逐步碳化。例如，一次典型的8/20μs雷电流脉冲可在绝缘油中生成温度超过5000℃的等离子体通道，直接烧蚀固体绝缘材料。

●热-电耦合加速绝缘老化

长期运行中，绝缘纸和矿物油在电场与温度协同作用下发生化学降解。通过阿伦尼乌斯方程可量化温度对老化速率的影响：τ=A * e^-Ea/(R*T) 。其中，τ为绝缘寿命，T为绝对温度。

所以当油温从70℃升至90℃时，绝缘寿命缩短至原来的1/4。若叠加浪涌过电压（如超过额定电压的200%），老化速率将进一步加剧，导致绝缘强度下降40%以上。

2.材料创新：从基础研究到工程应用

●纳米复合绝缘材料的突破

传统环氧树脂因介电常数低（εr≈4.5），易在强电场下产生电晕放电。通过添加纳米氧化铝（Al₂O₃），复合材料形成致密微观结构，阻断放电通道。例如，添加5%纳米颗粒可使局部放电起始电压提高30%，寿命延长至传统材料的2倍。

●技术革新方向：

（1）合成酯绝缘油：采用脂肪酸酯替代矿物油（符合IEC 61099标准），耐电强度提升20%，燃点高达316℃，适用于数据中心等高防火场景。

（2）可降解纤维素绝缘：德国西门子开发的生物基绝缘纸，在潮湿环境下抗撕裂强度提升50%，且碳排放减少30%。

●高温超导（HTS）绕组的商业化落地

钇钡铜氧（YBCO）等高温超导材料在液氮温区（77K）下电阻趋近于零，可彻底消除涡流损耗。

美国SuperPower公司的试验表明，HTS变压器遭遇10kA雷击时，过电流幅值降低60%，且无需额外冷却系统。尽管当前成本是铜绕组的5倍，但其在海上风电等高端场景已实现规模化应用。

3.防护设计与智能监测的协同优化

●梯度绝缘与多重屏蔽设计

现代高压变压器采用“油隙-纸板”交替的梯度绝缘结构，通过分层调控介电常数，将最大场强从5-8 kV/mm降至3 kV/mm以下。

例如，西门子Energy的400kV变压器结合法拉第笼屏蔽（接地电阻≤1Ω）与内部静电屏，雷电冲击耐受电压（LIWV）从1800kV提升至2400kV。

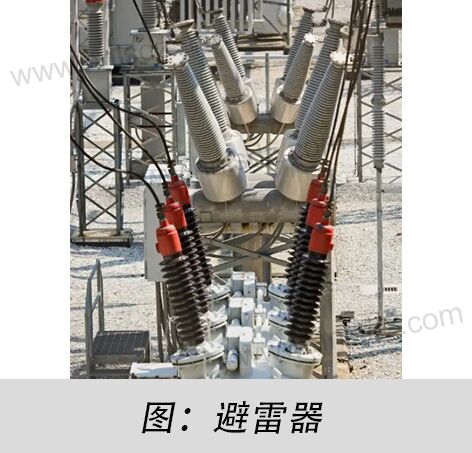

●智能避雷器与预测性维护

氧化锌（ZnO）避雷器的非线性特性可表示为： I=K*V^α 。

其中，非线性系数α≥50 的优质ZnO可在100ns内响应浪涌。结合在线监测系统（如Hubbell SurgeTrack™），实时分析阻性电流与容性电流比值。当比值超过15%（符合IEC 60099-5标准），系统自动预警避雷器劣化，实现从“定期更换”到“按需维护”的转变。

4.国际标准与区域化实践

●IEC与IEEE标准的协同升级

IEC 60076-11（干式变压器）与IEEE C62.22（浪涌防护）统一了测试要求，规定变压器需通过1.2/50μs雷电波和250/2500μs操作波的双重验证，且测试电压需根据海拔与湿度修正。例如，海拔每升高1000米，耐受电压需降低8%-10%。

●热带地区增强型防护方案

针对东南亚等高雷暴区域（年雷暴日≥100天），需采取定制化设计：

(1)绝缘水平：雷电冲击耐受电压（BIL）比IEC标准提高15%-20%；

(2)接地系统：采用环形接地网与深井接地极组合，冲击阻抗≤5Ω。泰国EGAT电网改造后，雷击故障率下降75%。

典型雷击防护方案对比

结论

雷击与浪涌防护技术的进步，体现了材料科学、电气工程和智能传感的深度融合。从纳米复合材料提升介电性能，到高温超导技术突破传统设计局限，再到智能监测实现预测性维护，每一步革新均以量化模型（如阿伦尼乌斯方程、非线性伏安特性）为理论支撑。对于海外用户而言，选择符合IEC/IEEE标准、且适配区域气候特征（如热带增强型BIL）的解决方案，是保障电力系统韧性的核心策略。未来，随着可降解绝缘材料与量子传感技术的成熟，变压器防护将迈向“自修复”与“零延时响应”的新纪元。
