电抗器谐振过电压的深度抑制策略

-阻尼电阻与滤波器的协同设计原理

在电力系统运行中，电抗器与系统分布电容形成的LC谐振回路会产生危险的过电压现象。根据IEEE Std. C57.21-2021标准实测数据，谐振过电压峰值可达额定电压的2-3倍，严重威胁设备安全。本文将深入解析阻尼电阻与有源滤波器的协同工作原理，揭示其抑制谐振过电压的物理本质和工程实现方法。

1.谐振过电压的产生机制与危害本质

● 谐振的物理形成过程

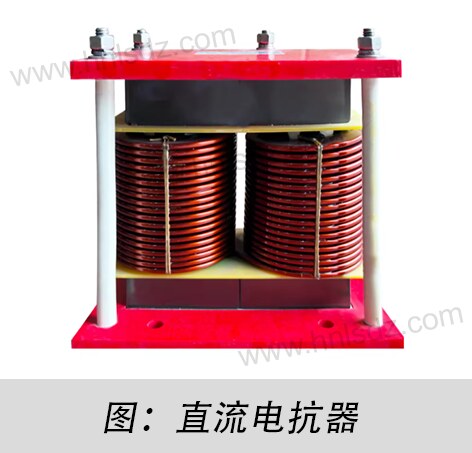

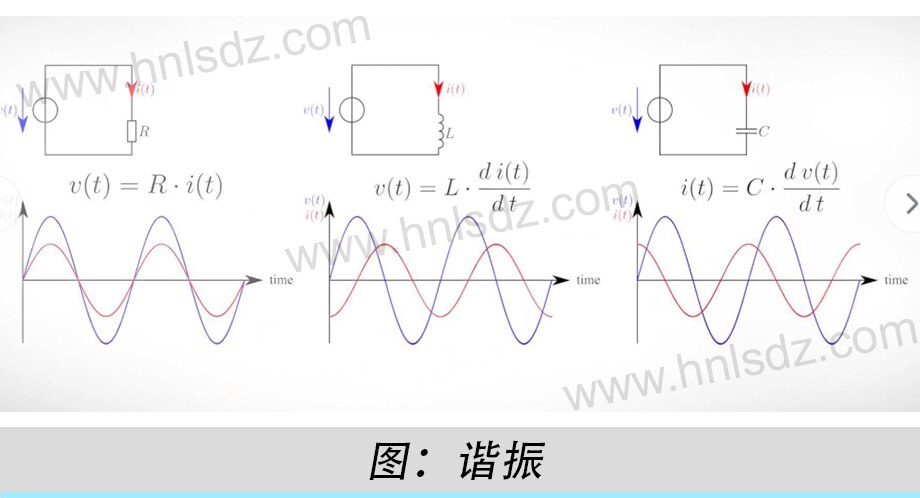

电抗器谐振过电压源于电磁能量在电感（L）和电容（C）之间的周期性交换。当系统满足X_L = X_C条件时，即感抗与容抗相等时，系统阻抗达到最小值。此时谐振频率可精确计算为：

fᵣ = 1/(2π√(LC))

这一现象在存在谐波源的系统中尤为危险。例如，当系统背景谐波中含有接近fᵣ的频率分量时，微小谐波电流会被放大数十倍，产生危险的电压升高。

● 过电压的多维危害

谐振过电压的危害不仅限于瞬时峰值冲击，更在于其持续作用带来的累积效应：

（1）绝缘系统损伤机理：持续过电压导致绝缘材料内部局部放电加剧，聚合物分子链断裂加速，最终引发沿面闪络或贯穿性击穿。

（2）保护系统误动原理：电压波形畸变导致过压继电器检测到虚假信号，在非故障状态下误切除运行设备。

（3）电容器组故障链反应：过电压导致电容器内部电介质极化损耗剧增，温升超过限值引发永久性损坏。

表1：国际标准对设备过电压耐受的规定（IEC 60071-1/IEEE C57.12.00）

二、阻尼电阻的深度工作机制

● 能量转换的物理过程

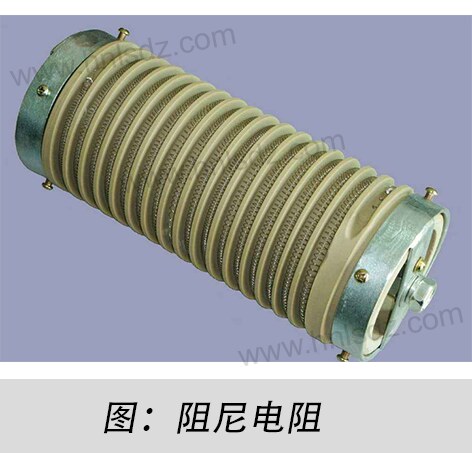

阻尼电阻通过在谐振回路中引入有功损耗通道，将危险的电磁振荡能量转化为热能。其工作机制可通过二阶系统微分方程精确描述：

L(d²i/dt²) + R(di/dt) + (1/C)i = 0

其中电阻R的引入改变了系统的阻尼特性。当阻尼系数ζ = R/(2√(L/C)) > 1时，系统呈现过阻尼状态，振荡被完全抑制。这一过程如同在摆动的钟摆中加入粘滞油液，通过摩擦消耗动能使其快速停止摆动。

● 工程设计的核心要素

阻尼电阻的优化设计需平衡三大关键参数：

（1）阻值优选范围：

·理论最佳值：R_opt = √(L/C)

·工程实用范围：(0.3~0.5)X_L @ fᵣ

·取值依据：在能耗与抑制效果间取得平衡

（2）热设计要点：

其中V_peak为预估过电压峰值，t_res为谐振持续时间。实际选型需增加30%裕度应对系统参数波动。

（3）动态响应方案：
现代工程采用晶闸管控制的智能阻尼系统(TCRD)，可在10ms内检测到谐振并投入精确阻值，正常运行时断开避免损耗。

三、有源滤波器的协同工作机制

● 谐波消除的物理实现

有源电力滤波器(APF)通过实时生成反相谐波电流实现补偿，其核心技术是瞬时无功理论与坐标变换：

（1）Park变换将三相时变信号转换为旋转坐标系下的直流分量

（2）在dq坐标系中，谐波表现为交流分量，通过低通滤波即可分离

（3）控制器生成补偿指令，经逆变换后驱动IGBT产生反相电流

● 与阻尼电阻的协同效应

两套系统的协同工作形成多层次保护：

第一层级（主动防御）：APF在100μs内消除谐波源，从根源上避免谐振激发

第二层级（被动保护）：当APF失效或遇到未预估谐波时，阻尼电阻提供能量耗散通道

动态配合机制：控制系统根据dv/dt变化率智能切换工作模式

表2：协同方案在115kV变电站的应用效果对比

结论：系统化解决方案

电抗器谐振过电压的抑制是一项需要系统考虑、多措并举的工程技术。通过深入理解谐振产生的物理本质，采用阻尼电阻与有源滤波器协同工作的方式，构建"主动消除+被动防护"的双重保障体系，可以实现最优的抑制效果。在具体实施中，应当遵循"精确测量→数字建模→优化设计→现场验证"的技术路线，选择符合国际标准的设备，并保留适当的容量裕度。现代抑制技术已经能够达到95%以上的过电压抑制率，而随着宽频阻尼技术、AI预测控制和固态集成模块等新技术的不断发展，电力系统的安全运行水平还将持续提升。最终，一个优良的谐振抑制方案应当像精密的钟表机构一样，各组件协同工作，既确保系统安全，又兼顾运行经济性，为电力设备的长期可靠运行提供坚实保障。
