雷暴天气如何保护电力设备？

—避雷器与变压器协同方案

全球气候变化导致雷暴活动日益频繁。据世界气象组织（WMO）统计，2023年全球平均雷暴日数较10年前增长18%，其中东南亚、非洲及北美地区尤为突出。雷击和浪涌（瞬时过电压）每年造成全球电力系统超过50亿美元的直接损失，而变压器作为电网的核心设备，其绝缘系统首当其冲。

为应对这一挑战，国际电工委员会（IEC）与电气电子工程师协会（IEEE）已发布多项标准（如IEC 60099-4、IEEE C62.11），推动避雷器与变压器的协同防护技术发展。本文将结合国际标准与全球化工程实践，解析如何通过多层级防护策略保障电力设备安全。

一、雷击破坏机制与直接危害

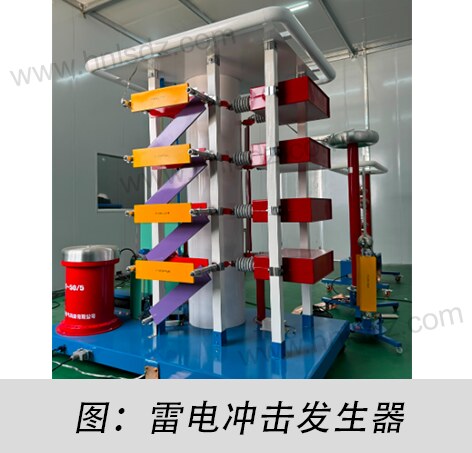

雷击电流具有幅值高（10-200kA）、上升快（1-10μs）的特点，其能量可在瞬间击穿绝缘材料。以典型负极性雷击为例，电流波形为10/350μs（国际标准IEC 62305定义），峰值电流达100kA时，其能量相当于1吨TNT爆炸释放的1/10。当雷电流通过输电线路侵入变电站时，会在变压器绕组中产生以下效应：

·电磁感应：雷电流产生的瞬变磁场在绕组中感应出数千伏电压；

·地电位抬升：接地系统电阻过高时，雷电流导致局部地电位瞬间抬升，形成“反击电压”。

若缺乏有效防护，雷击会导致以下后果：

·绝缘击穿：高电压梯度使变压器油纸绝缘碳化，引发内部短路；

·绕组烧毁：雷电流在绕组电阻上产生焦耳热（Q=I²Rt），局部温升超过1000°C；

·设备爆炸：绝缘油在高温下分解为可燃气体（如氢气），遇电弧引发爆燃。

案例：2022年印度孟买某变电站因雷击导致变压器套管击穿，绝缘油起火爆炸，造成周边区域12小时停电，直接经济损失达200万美元。

二、避雷器核心技术：从“被动泄流”到“智能限压”

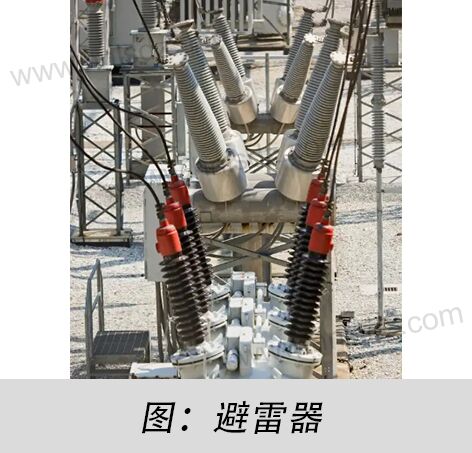

●金属氧化物避雷器（MOA）的非线性特性

传统碳化硅避雷器因响应速度慢（100ns级）和残压高，逐渐被金属氧化物避雷器（MOA）取代。MOA的核心材料为氧化锌（ZnO）掺杂微量金属氧化物（如Bi₂O₃、CoO），其伏安特性呈现显著非线性：

（1）低压区（<1kV/mm）：电阻率高达10⁸Ω·m，几乎无电流通过；

（2）高压区（>3kV/mm）：电阻率骤降至1Ω·m，形成低阻泄流通道。

效果与原理：MOA的响应时间可缩短至25ns以内，残压比传统避雷器降低40%。例如，在100kA雷电流冲击下，MOA可将线路电压限制在300kV以下（符合IEC 60099-4标准），避免变压器绝缘击穿。

案例：泰国EGAT电网在230kV变电站部署MOA后，雷击导致的变压器故障率从年均1.5次降至0.2次，防护效率提升86%。

●避雷器与变压器的绝缘配合

避雷器的保护效果取决于其与变压器绝缘水平的匹配度。根据IEC 60071-1标准，两者的绝缘配合需满足：

U_protect≤0.85×U_withstand

其中，U_protect为避雷器残压

U_withstand为变压器的雷电冲击耐受电压（BIL）

若变压器BI为550kV，则避雷器残压需≤467.5kV。

工程实践：

（1）距离优化：避雷器安装位置距变压器≤50米（IEEE C62.22建议），以降低线路电感对残压的影响；

（2）多级防护：在进线段、母线与变压器入口处设置三级MOA，逐级降低浪涌幅值。

三、变压器绝缘系统的抗雷击强化设计

● 梯度绝缘与电场均化

传统变压器的绝缘层厚度均匀分布，易在端部形成电场集中。现代设计采用“油-纸”交替的梯度绝缘结构，使每层绝缘材料的介电常数（εᵣ）按指数规律递增：

εᵣ(x)=ε_r0 * e^kx

其中，x为距绕组表面的距离

k为梯度系数。

通过优化k值，最大场强可从8kV/mm降至3kV/mm以下。

应用场景：适用于高雷暴地区（如东南亚、非洲）的变电站变压器，需满足IEC 60076-15对BIL的增强要求（提升20%-30%）。

●抗雷击绕组结构的深度优化

雷击时，绕组中的电流分布不均会导致局部过热和机械形变。通过以下设计实现电流均化：

(1)连续式绕组：每匝导线进行3-4次换位，降低涡流损耗。涡流损耗公式为：P_eddy=K*B²*f²*t²    其中，B为磁感应强度，f为频率，t为导线厚度，换位设计可使涡流损耗减少60%；

(2)静电屏蔽层：在高压绕组与铁芯间设置铜箔屏蔽层，通过电容耦合均衡电场。屏蔽层电容C的计算公式为：C=   其中，A为屏蔽面积，d为绝缘距离，优化后局部场强下降50%。

效果：ABB公司的雷击优化型变压器在10kA冲击电流下，绕组温升从120℃降至65℃，绝缘寿命延长3倍。

四、接地系统与智能监测技术的深度协同

●低阻抗接地网的设计与实施

接地电阻过高会加剧地电位抬升风险。根据IEEE 80标准，接地电阻需满足：

R_ground≤

例如，当雷电流为50kA时，接地电阻需≤0.001Ω。实际工程中采用以下方案：

(1)深井接地极：打入地下30-100米，利用深层低电阻率土壤（电阻率<50Ω·m）；

(2)网状接地网：敷设铜质网格（截面积≥120mm²），网格间距≤5米，降低跨步电压至安全范围（<40V）。

应用场景：适用于土壤电阻率高（>100Ω·m）的干旱或岩石地区，如中东沙漠地带。

●在线监测系统的精细化管控

实时监测避雷器与变压器的状态，可提前预警潜在故障：

(1)避雷器泄漏电流监测：通过霍尔传感器测量全电流I_total和阻性电流I_R。当I_R/I_total>15%时（IEC 60099-5要求），表明阀片老化需更换；

(2)变压器局部放电监测：采用特高频（UHF）传感器（频段300MHz-3GHz）检测局部放电信号，通过时差定位法（TDOA）精确识别缺陷位置，定位误差≤10cm。

案例：德国E.ON电网部署在线监测系统后，避雷器更     换周期从5年延长至8年，维护成本降低40%，变压器局部放电故障预警准确率达95%。

表1：雷击防护措施对比与适用场景

结论

雷击防护的本质是能量控制与系统协同。避雷器通过非线性特性快速泄放雷电流，变压器通过梯度绝缘与结构优化提升耐受能力，而接地系统与在线监测则确保防护的可靠性与持续性。对于海外用户而言，选择符合IEC/IEEE标准且适配区域气候条件的解决方案，是保障电力设备安全的必由之路。未来，随着宽禁带半导体（SiC、GaN）避雷器与自修复绝缘材料的应用，电力系统将实现“零雷击损伤”的目标。

本文参考IEC 60099-4、IEEE C62.11等国际标准，数据来源于ABB、西门子Energy及《高电压工程学报》（2023）。如需获取区域定制化方案或技术白皮书，请联系我们的全球电力防护事业部。
