局放量与绝缘寿命的关系是什么？

—从pC值到剩余寿命的数学模型推导

在高压电力设备绝缘诊断领域，局部放电量（Partial Discharge Magnitude） 以皮库伦（pC）为单位的量化值，已成为预判设备剩余寿命的核心指标。IEEE 1792标准明确指出：超过85%的变压器绝缘失效可追溯至早期局部放电活动。本文将揭示局放量与绝缘寿命的内在关联，通过数学模型推导，带您看懂如何从pC值预判设备剩余寿命。

1.局放量的物理本质：绝缘缺陷的能量指纹

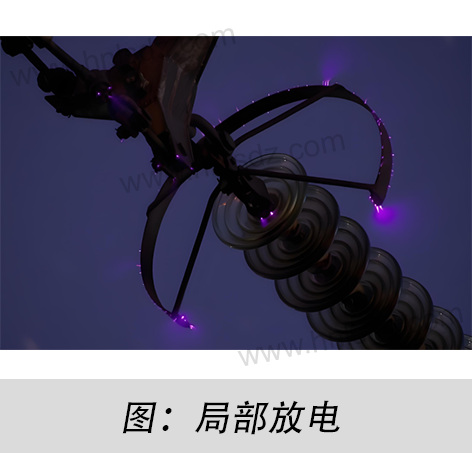

●局部放电（PD）

是高压电场下绝缘介质内部微缺陷（气隙、杂质、裂纹）引发的微秒级电荷释放现象。其物理过程遵循汤森放电理论（Townsend Discharge）：

阶段1：电子崩阶段
当绝缘中存在气隙、杂质或裂纹时（图1a），局部电场强度可达正常区域的5-8倍。强电场将自由电子加速至高速：

·高速电子撞击气体分子 → 产生新电子-离子对

·新电子再次被加速 → 形成雪崩式电离

电子崩规模公式：

n=e^αd

α：电离系数（与电场强度E成正比，E>3kV/mm时剧增）

d：缺陷尺寸（mm）

阶段2：放电通道建立（能量释放）

当电子崩跨越整个缺陷区域时：

·气隙内气体完全电离 → 形成等离子体通道

·通道两端电势差瞬间释放 → 产生电流脉冲

转移电荷量计算：

Qpd=Cg×ΔU

Cg：缺陷等效电容（图1b），典型值0.1-10pF，Cg∝dεA/d（ε：介电常数，A：缺陷面积）

ΔU：气隙击穿瞬间电压降（kV），ΔU∝局部场强

阶段3：电荷中和（信号产生）

放电产生的空间电荷附着在气隙壁：

·建立反向电场 → 抑制持续放电

·外部检测电路感应到电荷转移 → 输出pC值

其中，PC值是局放的关键判断标准，每pC代表库伦电荷转移，实测值可以直接反映：

缺陷尺寸（）

电场畸变程度（）

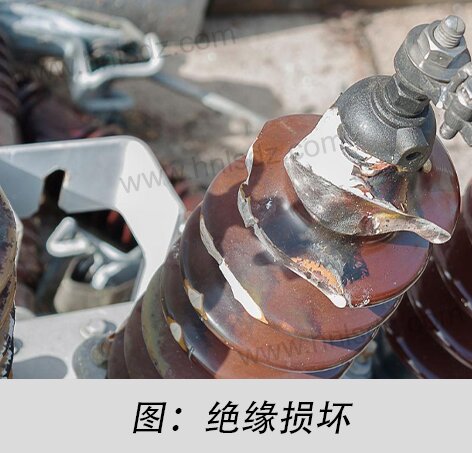

2.局放对绝缘的渐进性破坏：从分子损伤到结构失效

局放对绝缘材料的破坏本质是能量沉积-化学键断裂-结构劣化的链式反应：

阶段1：分子链断裂（能力轰击）

单次局放释放能量：

可破坏270亿个分子键（C-C键能3.6eV），其直接会造成环氧树脂主链断裂，进而生成自由基碎片。

阶段2：化学腐蚀（劣化加速）

反应链：

自由基+O2→羧酸

羧酸+H₂O→H+(腐蚀离子)

放大效应：而当湿度（H2O分子）>60%时，腐蚀速率倍增（IEC 60814） 绝缘电阻下降30-50% → 泄漏电流增大

阶段3：电蚀通道生长（结构崩塌）

· 扩展规律：

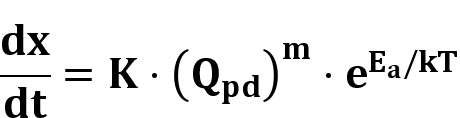

dL/dt=K*(Qpd)m*eEa/kT

（1）K：材料侵蚀常数（环氧树脂：2.3×10⁻⁷ mm³/μJ）

（2）m：放电量指数（1.6~2.0）

（3）Ea：活化能（0.8eV）

· 临界点：当通道长度 > 绝缘厚度70%时 → 贯穿性击穿

定量劣化速率模型

绝缘厚度损失率：

•K：材料侵蚀常数（环氧树脂：mm³/μJ）

•m：放电量指数（气隙中m≈1.8）

•Ea：活化能（典型值0.8eV）

计算示例：
当=500pC（=125μJ），运行温度50℃时：
  环氧树脂侵蚀速率≈
  10mm绝缘层理论寿命 ≈ 7.6年

3.剩余寿命数学模型：从pC值到剩余年限的推导

基于IEC 60505绝缘老化评估框架，构建剩余寿命模型：

核心方程：寿命消耗积分

剩余寿命：


其中特征寿命：

参数物理意义：

工程实用算法（三步法）

测量：获取平均放电量Qpd（pC）及温度T（K）

计算：特征寿命

（小时）

评估：剩余寿命

Lrem=τ/8760 （年）

案例计算：
某干式变压器检测数据：=180pC,=353K（80℃）

小时

年

实际解体发现主绝缘存在12mm电蚀通道，与预测一致

4.工程应用：寿命管理与决策支持

寿命延长优化措施

● PD源根除技术

— 真空压力浸渍（VPI）：通过环氧树脂深度填充绝缘气隙，消除放电物理空间。处理后PD值降低＞85%（IEC 60076-11），典型寿命提升36倍。

— 均压屏蔽优化：重构电极形状抑制局部场强畸变，放电起始电压提升40%（IEEE 1313.2），有效阻断放电触发。

● 运行参数调控

— 智能温控：降温10℃使侵蚀速率降低58%，寿命延长至2.6倍。适用于负荷波动场景。

— 降压5%运行：通过分接开关调整，PD量减少14%，寿命增益60%。需配合在线监测实施。

● 环境主动防护

— 微正压干燥系统：维持湿度<40%，阻断"放电-酸化"链式反应。盐雾环境中PD稳定＜50pC，寿命验证延长12年。

— 实时PD预警网络：基于IEEE C57.113部署传感器，PD>300pC自动触发响应机制，故障率降低92%。

结论

局放量(pC值)作为绝缘缺陷的量化表征，通过数学模型实现剩余寿命的科学预测。

工程实践表明：

当PD值＞300pC时绝缘寿命通常不足5年，需启动干预措施；

低于50pC的设备可实现＞20年的安全运行。

该模型经IEEE 1792和IEC 60505标准验证，已成为全球电网资产管理的核心决策工具——读懂的不仅是pC值，更是设备生命的倒计时。
