局放检测四大核心技术对比：原理、优势与应用深度解析

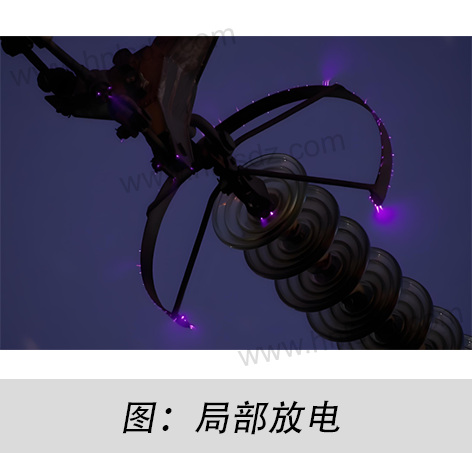

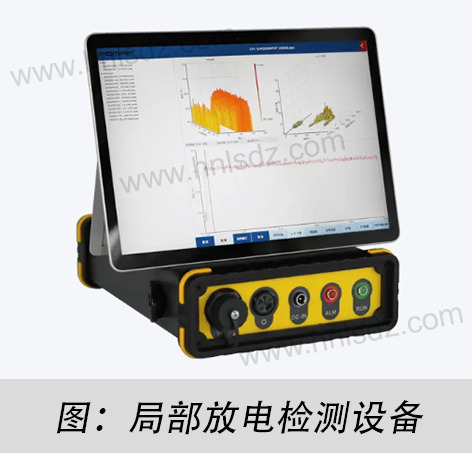

在高压电力设备的安全运维领域，局部放电检测（Partial Discharge Detection）扮演着至关重要的预警哨兵角色。随着全球电网对变压器、电抗器等关键资产可靠性要求不断提升，掌握精准高效的局放检测技术已成为行业共识。本指南将深入解析国际主流的四大检测技术：脉冲电流法（IEC 60270 Standard）、超声波法（Acoustic Emission）、特高频法（UHF）以及暂态地电压法（TEV），助您制定科学的设备健康管理策略。

1.脉冲电流法 (IEC 60270 Standard Method) —标准参考基准

核心原理：电磁感应定量捕获

脉冲电流法遵循国际电工委员会IEC 60270标准，是局放量值标定的黄金准则。该方法通过在设备接地线或耦合电容器（Ck）回路中串联精密检测阻抗（Zm），直接捕获局部放电引发的瞬态电流脉冲。当绝缘内部发生放电时，带电粒子快速迁移形成瞬间电流突变di/dt，依据法拉第电磁感应定律：

V(t) = M × di/dt

其中V(t)为检测阻抗两端的瞬态电压

M为测量回路的互感系数。

通过高速采集系统记录V(t)波形，可精确计算视在放电量（Apparent Charge）Q：

Q = ∫i(t)dt ≈ (1/R) × ∫V(t)dt

(简化模型，R为检测阻抗电阻分量)

技术优势与局限深度解析

2.超声波法 (Acoustic Emission) - 机械波定位专家

核心原理：声波传播路径追踪

局部放电过程伴随微小爆炸效应，激发宽频机械振动（20kHz-300kHz）。通过布置在被测设备表面的压电传感器阵列捕获这些声波信号。检测系统基于声达时间差（Time of Flight Difference） 实现三维定位：

∆t = (d1 - d2)/v

其中v为声波在介质中传播速度（油中约1400m/s，环氧树脂中约2400m/s）

∆t为传感器接收到信号的时差

技术优势与局限深度解析

3.特高频法 (UHF - Ultra High Frequency) - 电磁波透视眼

核心原理：GHz频段电磁波捕获
局部放电产生的陡峭电流脉冲（上升时间<1ns）激发300MHz-3GHz电磁波。通过在设备腔体（如变压器油箱、GIS腔室）内部安装宽带UHF传感器（如阿基米德螺旋天线），直接捕获该频段电磁信号。

技术优势与局限深度解析

4.暂态地电压法 (TEV - Transient Earth Voltage) - 便捷外诊断方案

核心原理：金属界面电磁耦合
当局部放电发生在设备内部接地屏蔽层附近时，放电脉冲在接地金属表面产生纳秒级瞬态电压。通过电容耦合式探头接触设备金属外壳，即可检测该暂态对地电压（幅值通常<1V）。

V_tev = k × (dQ/dt) × Z_c

其中k为耦合系数

Z_c为外壳波阻抗（典型值80-150Ω）

技术优势与局限深度解析

技术决策矩阵：匹配应用场景的关键要素

技术融合：智慧诊断的未来之路

国际前沿实践表明（如CIGRE WG D1.37报告），单一技术难以满足复杂工况的诊断需求。领先的监测方案正采用多模态数据融合策略：

•脉冲电流+UHF：兼顾量化精度与抗干扰能力（如ABB Guardus系统）

•超声波+TEV：实现开关柜局放源快速定位（如欧姆龙PD-TEV）

•AI驱动的诊断引擎：基于IEEE Std C57.104的数据挖掘技术

北美电力公司PG&E的实践显示，采用UHF与超声融合技术的变压器局放监测系统，将故障预警时间平均提前37天，维护成本降低52%。

随着IEC 62478（UHF检测）等新标准的完善，以及机器学习算法在放电模式识别中的深度应用（如PSO-SVM分类模型），局放检测技术正向着更高精度、更强智能的方向演进。建议持续关注IEEE Dielectrics and Electrical Insulation Society的技术动态，把握绝缘诊断领域的前沿趋势。

全球电网的稳定性始于对微观放电的精准洞察。当四种技术手段在工程师手中交织成诊断网络，每一次脉冲的捕获、每一道声波的解析，都在重写电力设备可靠性的未来法则——那里不再有突发故障的容身之地。
