高频电抗器趋肤效应如何破? —利兹线编织与多层绕组设计解析
Time: 2025-09-08 Hits:

高频电抗器趋肤效应如何破?

—利兹线编织与多层绕组设计解析

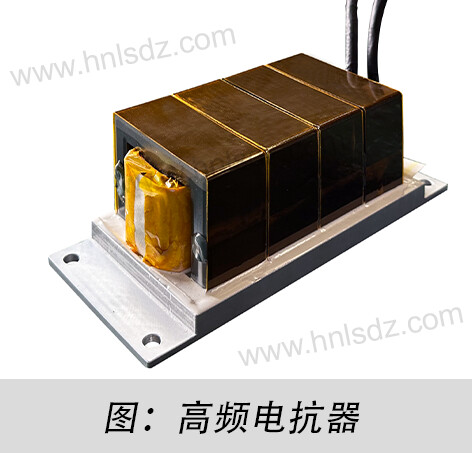

在开关电源、新能源逆变器、变频驱动等高频电力电子系统中,高频电抗器是实现高效能量转换的核心磁件。然而,随着工作频率升至kHz甚至MHz级,一个顽固的物理现象——趋肤效应(Skin Effect)——会急剧增加绕组的交流损耗,导致器件温升过高、效率下降,甚至引发磁芯饱和失效。据统计,在100kHz工况下,趋肤效应可使导体有效电阻达到直流电阻的5倍以上,损耗占比超系统总损耗30%。

如何攻克趋肤效应?本文将深入解析两大核心解决方案:利兹线(Litz Wire)精密编织与多层并联绕组设计,揭示其背后的电磁学原理及工程实践。



1. 趋肤效应:高频损耗的“隐形杀手”


问题本质(因):
当导体通过交流电流时,变化的电流会在导体内部产生变化的磁场,该磁场又感应出涡流(Eddy Current)。根据楞次定律(Lenz’s Law),涡流的方向总是阻碍原电流的变化,导致导体截面的电流密度分布不均:电流被“推向”导体表面,而中心区域电流密度显著降低。这种现象即趋肤效应。

趋肤深度(δ) 定义了电流密度降至表面值37%的深度,计算公式为:

δ = √(ρ / (π * f * μ))

其中:

1)δ:趋肤深度 (m)

2)ρ:导体电阻率 (Ω·m),铜材≈1.68×10⁻⁸

3)f:工作频率 (Hz)

4)μ:导体磁导率 (H/m),铜≈μ₀=4π×10⁻⁷


例如:
铜导线在100kHz时,δ≈0.21mm;1MHz时,δ≈0.066mm。这意味着:

1)若导线直径>2δ(100kHz时为0.42mm),中心区域利用率极低,等效交流电阻(Rac)剧增。

2)传统实心圆线在高频下Rac/Rdc(交流直流电阻比)急剧上升,造成涡流损耗主导的铜损。


严重后果(果):

1)效率暴跌:损耗∝I²Rac,温升ΔT∝损耗

2)局部过热:导线内外温差可达30°C+,加速绝缘老化

3)设计瓶颈:为控制温升被迫降低电流密度,导致磁件体积增大


4)趋肤效应本质是电磁场对导体的“排挤作用”,破局关键在于重构导体内部的电磁场分布。





2. 利兹线:以空间换效率的电磁场重构


解决方案原理(措施):

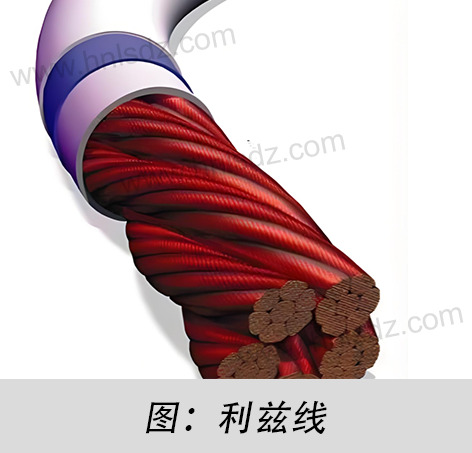

利兹线(Litz Wire) 由数百至数千根相互绝缘的极细导线(直径<2δ) 按特定规则绞合编织而成。其破局趋肤效应的核心在于两点:

1)细丝化分割:
将大截面导体分割为N根独立绝缘细丝(直径d≤δ)。每根细丝截面尺寸小于趋肤深度,电流可在其整个截面均匀分布,避免内部涡流损耗。此时单根细丝的Rac≈Rdc。

2)周期性换位编织:
各细丝在绞合过程中沿轴线方向周期性交换空间位置(如编织角θ=15°~25°)。确保每根细丝在长度方向上均匀暴露于高/低磁场区域,消除因位置固定导致的环流损耗(Proximity Effect)。


性能提升(果):

1)Rac/Rdc趋近于1:理想编织下,利兹线在目标频段内交流电阻≈直流电阻

2)损耗降低40~70%:相比同截面积实心线,高频涡流损耗大幅削减

3)温度分布均匀:细丝间温差<5°C,延长绝缘寿命


利兹线选型关键参数表

参数

优化目标

工程约束

单丝直径 (d)

d ≤ δ (目标频率下趋肤深度)

过细导致加工难/成本高

绞合节距 (p)

p ≤ 10d (抑制环流效应)

节距过小降低柔韧性

编织层数

≥3层 (确保充分换位)

层数增加抬升成本

绝缘层厚度

2~5μm (聚氨酯/AIW)

过厚降低填充系数

示例:设计500kHz/50A电抗器,δ≈0.094mm → 选d=0.08mm利兹线(约2000股),编织角θ=20°,实测Rac/Rdc=1.15(实心线理论值>5)。





3. 多层并联绕组:磁场干涉的主动调控

解决方案原理(措施):
当利兹线成本过高或空间受限时(如平面变压器),多层并联绕组成为优化方案。其通过精准控制各层绕组厚度与间距,利用相邻层涡流的相位抵消效应降低损耗:

1)层厚≤δ原则:
每层导体厚度控制在δ以内,确保层内电流分布均匀(类似利兹线的细丝化)。

2)反向电流干涉:
相邻层通以同向电流(均为输入或输出)。根据安培环路定律,层间磁场方向相反,感应出的涡流方向相反,部分涡流相互抵消(见下图):

 ∮B·dl = μ₀I_enclosed

相邻层反向磁场削弱净磁场强度,降低涡流幅值。


绕组结构优化关键:

1)层间距优化:过小增大电容,过大减弱抵消效应 → 推荐间距≈层厚

2)端部交叉换位:层间连接点交叉布线,均衡各层阻抗

3)磁芯窗口利用:优先宽而扁的窗口,增加并联层数


性能提升(果):

1)涡流损耗降低30~50%:相比无优化多层绕组

2)兼容PCB工艺:适用于平面磁件批量制造

3)成本显著低于利兹线:节约30%+导体成本




4. 技术方案对比与选型指南



方案

利兹线 (Litz Wire)

多层并联绕组

核心原理

细丝绝缘分割 + 空间换位

层厚控制 + 反向涡流抵消

最佳频段

10kHz ~ 2MHz

50kHz ~ 500kHz

损耗抑制率

40~70% (vs.实心线)

30~50% (vs.非优化绕组)

工艺复杂度

(精密绞合/绝缘)

(需层间绝缘与端部处理)

成本因素

(材料与制造占比30~50%)

(与标准绕组相当)

适用场景

大电流/高频/极端效率需求

平面磁件/中频/成本敏感型设计

标准参考

IEC 60317-0-1 (利兹线通用规范)

IPC-2221 (PCB绕组间距设计)



注:在>1MHz超高频领域,需结合箔式绕组+纳米晶磁芯进一步优化(δ<0.05mm)。



结论:破局趋肤效应需协同电磁设计与精密制造

高频电抗器的趋肤效应本质是电磁场分布失衡导致的能量耗散。利兹线通过导体微观分割与空间换位重构电流路径,实现10kHz~2MHz频段最优损耗抑制;多层并联绕组则借助层间涡流干涉效应,为50kHz~500kHz平面磁件提供高性价比解决方案。两者均需精确遵循趋肤深度(δ)的物理约束,并结合IEC/IPC等国际标准进行工艺管控。选择何种方案取决于频率、电流、成本及空间的三维博弈—唯有深度理解电磁场与导体的互斥规律,才能在效率与密度的平衡中赢得高频之战。导体之殇,破于场;能效之巅,成于设计。
