电力系统中谐波治理：电抗器的选型与配置

随着工业设备、新能源电站及数据中心的高速发展，电力系统谐波污染问题日益严峻。谐波不仅导致变压器过热、电缆绝缘老化，还可能引发电容器谐振爆炸等严重事故。电抗器作为谐波治理的核心设备，其选型与配置直接决定治理效果。本文从谐波抑制原理出发，结合全球化工程实践，解析如何通过科学选型与系统化配置实现高效谐波治理。 一、谐波危害与电抗器的抑制原理

●谐波的产生与破坏机制

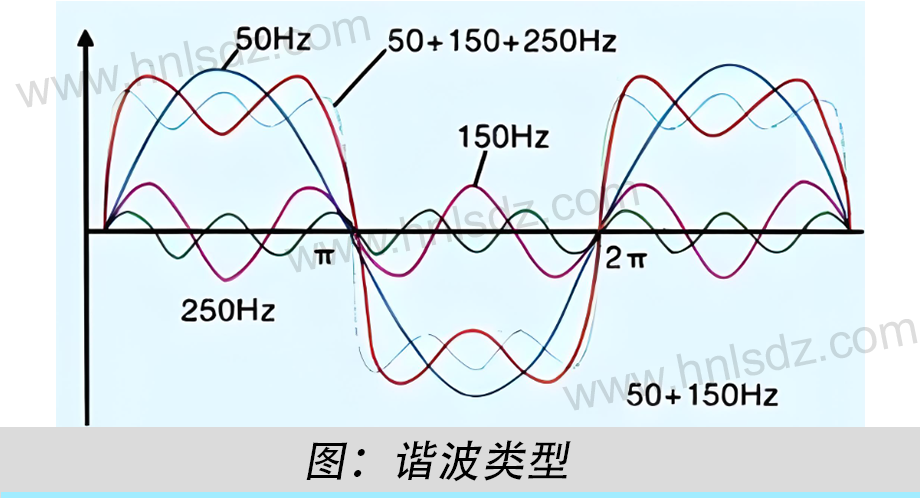

谐波是频率为基波（50/60Hz）整数倍的电压或电流分量，主要由非线性负载（如变频器、整流器、LED电源）产生。其危害包括：

(1)变压器过热：谐波电流引发涡流损耗和杂散损耗，损耗公式为：P_loss=I_h² * R_ac * K_h

其中，I_h为谐波电流有效值，R_ac 为绕组交流电阻， K_h为谐波频率附加损耗系数（随频率平方递增）。例如，5次谐波（250Hz）的K_h是基波的25倍。

(2)电容器谐振：谐波电流与电容器容抗形成谐振，导致电压放大甚至设备击穿。

●电抗器抑制谐波的核心原理

电抗器通过以下两种物理机制抑制谐波：

(1)阻抗匹配：串联电抗器增加系统阻抗，改变谐波电流的流通路径，迫使其通过低阻抗的滤波器回路。例如，串联电抗器的感抗（X_L=2πfL）与电容器容抗（X_C）共同作用，使系统对某次谐波呈现高阻抗，从而抑制其流入电网。

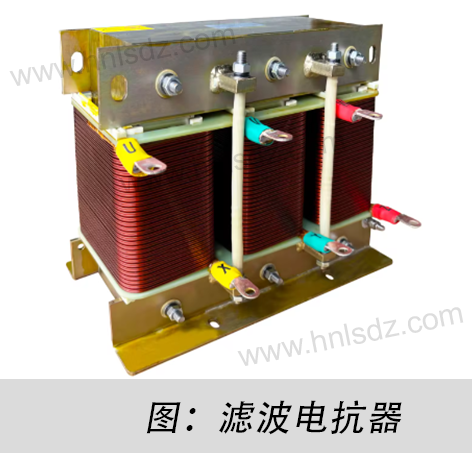

(2)能量吸收：滤波电抗器与电容器组成LC滤波器，形成针对特定次谐波的低阻抗通路。例如，5次谐波滤波器的谐振频率设计为250Hz，此时LC回路阻抗最小，谐波电流被主动吸收并转化为热能。

案例：德国一汽车工厂在变频器输出侧安装5次谐波滤波器（电抗率6%），将5次谐波电流从120A降至30A，变压器温升降低40%。

二、电抗器选型关键技术参数

●电抗率选择与谐振规避

电抗率（K=X_L/X_C）是电抗器感抗与电容器容抗的比值，决定谐振频率。谐振频率计算公式为：

f_r=  =f₁ *

其中，f_r为基波频率。

(1)电抗率4%-7%：适用于抑制5次及以上谐波（f_r <250Hz)。例如，电抗率6%时，谐振频率为204Hz（对应4.08次谐波），可有效规避5次谐波谐振风险。

(2)电抗率14%：针对3次谐波（150Hz）场景，如数据中心UPS系统。此时谐振频率为50Hz*√(1/14)=13.4Hz，远离3次谐波频率。

●电流容量与温升设计

(1)电流容量：电抗器需承受谐波电流引起的额外热应力，其电流容量需满足：I_total=

其中，I₁为基波电流，I₅、I₇等为各次谐波电流。例如，若基波电流为100A，5次谐波占20%，则总电流为：102A。

(2)温升控制：根据导体电阻损耗公式P=I²R，电抗器需采用以下设计：

●绝缘等级：B级（≤80K）、F级（≤100K）或H级（≤125K）绝缘材料，适应不同环境温度；

●散热结构：铝壳自然冷却或强迫风冷，散热面积与损耗功率匹配。例如，100kW损耗的电抗器需配置表面积≥5m²的散热器。

三、电抗器配置策略与物理原理

●位置选择：集中式 vs 分布式

（1）集中式配置：在变压器低压侧或母线处安装电抗器，通过提升系统整体阻抗抑制谐波。其原理是增大母线阻抗（Z_bus=R+jX_L），迫使谐波电流流向低阻抗的滤波器支路；

集中式方案可抑制80%的宽频谐波，但无法消除特定次谐波。

（2）分布式配置：在谐波源附近（如变频器输出侧）安装电抗器，针对性抑制特定设备谐波。其原理是通过局部阻抗调整，阻断谐波注入电网的路径。

  分布式方案对5次、7次等特征谐波的抑制率可达95%，但需针对每台设备单独设计。

●并联与串联配置的协同原理

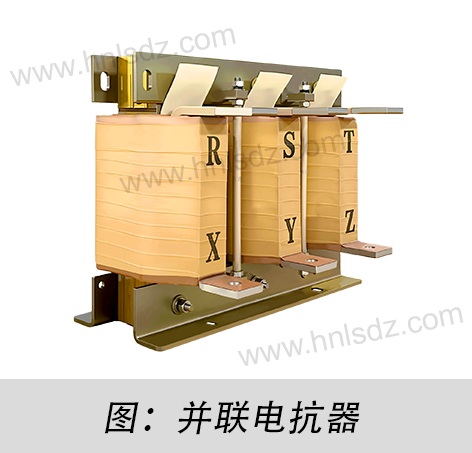

（1）并联电抗器：用于补偿无功功率，抑制电压波动。其原理是通过感性电流抵消容性无功，但无法直接滤除谐波。

（2）串联电抗器：与电容器组成调谐滤波器，形成针对某次谐波的“吸波器”。例如，5次谐波滤波器的LC参数满足：

2πfL=  ⇒ L=

当频率为250Hz时，电抗器与电容器的阻抗相等且相位相反，回路总阻抗最小，谐波电流被主动吸收。

案例：美国一数据中心采用“7%串联电抗器+5次滤波器”方案，THDv从12%降至2.8%，同时功率因数从0.82提升至0.98。

电抗器选型与配置对照表

结论

谐波治理的本质是“阻抗匹配”与“能量疏导”。电抗器通过精准选型（电抗率、绝缘等级）与系统化配置（集中/分布式、串联/并联），可有效抑制谐波并规避谐振风险。对于海外用户而言，需根据电网特性（短路容量、环境条件）选择适配方案：高短路容量场景采用低电抗率集中式配置，而分布式滤波方案更适合精确抑制特征谐波。未来，随着宽频有源滤波器（AFE）与智能电抗器的普及，谐波治理将迈向“自适应”与“预测性”的新阶段。

本文数据来源于ABB、西门子及《IEEE电力电子期刊》（2023）。如需获取定制化方案或技术白皮书，请联系我们的全球谐波治理事业部。
