真空压力浸渍（VPI）工艺有什么作用？—低压干式变压器绝缘寿命提升的关键步骤

在全球数据中心、商业建筑、可再生能源发电站及工业设施中，低压干式变压器因其无油、防火、环保和维护简便等核心优势，成为电力分配系统的关键设备。然而，其长期运行可靠性及绝缘寿命的核心保障源自一项至关重要的制造工艺——真空压力浸渍（Vacuum Pressure Impregnation, VPI）。VPI工艺远非普通浸渍步骤，它通过精密的物理过程，旨在彻底消除绕组内部的微观缺陷，构建一个致密、均一、无缺陷的整体化绝缘系统，从而显著提升低压干式变压器的电气性能、环境防护能力、热管理效率和机械强度，是实现30年甚至更长使用寿命的关键所在。

以下深入解析VPI工艺如何成为低压干式变压器绝缘寿命提升的核心步骤：

一、 电性能飞跃：根除局部放电，倍增介电强度

● 问题根源（因）： 低压干式变压器绕组结构复杂，导线、层间绝缘材料（如Nomex®纸、玻璃纤维布）和支撑件之间存在大量肉眼不可见的微观气隙和毛细孔隙。这些孔隙在制造过程和运行环境中极易吸附微量水分或空气。空气和水的介电强度（约3kV/mm）远低于环氧树脂（>20kV/mm）。在高电压场强作用下，孔隙内的气体/液体分子易被电离，引发局部放电（Partial Discharge, PD）。持续的局部放电如同“微小的电火花”，不断轰击绝缘材料，导致高分子链断裂、材料逐渐碳化，绝缘性能持续劣化，最终可能引起绝缘击穿故障。

● VPI解决方案（措施）：

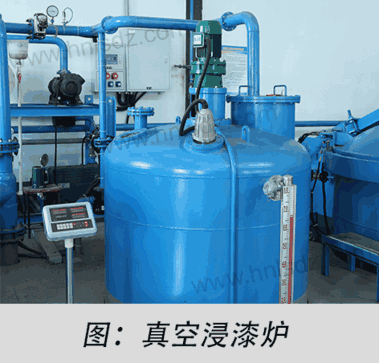

深度真空阶段： 将装配好的低压干式变压器绕组置于真空罐内，抽至高真空（通常<1 mbar）。真空的核心作用在于：

强力抽出孔隙内的空气和吸附的水蒸气，显著降低内部气体密度和湿度，从根本上消除局部放电的诱因。

打开并疏通绝缘材料内部的毛细通道，为树脂渗透创造条件。

压力浸渍阶段： 在维持真空或低压状态下，将低粘度、无溶剂环氧树脂注入罐内完全浸没绕组。随后迅速施加高压（通常5-8 bar）。高压形成强大的驱动力，迫使树脂高速、深度地渗透进入所有被真空打开的微孔、毛细管以及绕组层间、匝间的每一个细微间隙，最大限度地取代并填充残留气体。

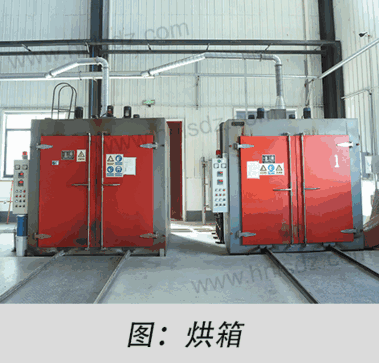

● 性能跃升（果）：

–  介电强度显著提升： 致密树脂几乎消除了所有低强度气隙，绝缘系统整体击穿电压大幅提高。其原理遵循介电强度公式：E_b ∝ (d * εᵣ)⁻¹，其中E_b为击穿场强(kV/mm)，d为绝缘中有效气隙尺寸(mm)，εᵣ为材料介电常数。VPI通过极小化d，显著提升了E_b。

–  局部放电量极低： 符合IEC 60076-11标准对干式变压器的严格要求。VPI工艺使得产品的起始放电电压(PDIV) 远高于工作电压，实测局部放电量(PD) 通常可稳定控制在**<5pC**（远低于标准要求的≤10pC），确保绝缘系统长期无放电损伤运行，极大延长寿命。

–            电容特性更稳定： 均质的绝缘结构带来更稳定、可预测的电容参数，有利于系统保护和状态监测。

二、 环境防护：构筑防潮、防污、防化学侵蚀铠甲

● 问题根源（因）： 低压干式变压器常部署于高湿（沿海、热带）、多粉尘（工业区）或含腐蚀性气体（化工、废水处理）等严苛环境。非VPI处理的绕组（如滴浸工艺），其表面可能有一定保护，但内部微观通道和层间间隙并未完全密封。这使得湿气、盐雾、导电粉尘、酸/碱蒸汽等污染物能够缓慢侵入绝缘材料内部或积聚于未填充的间隙中。后果是绝缘电阻下降、泄漏电流增大，引发电化学腐蚀、沿面爬电甚至闪络故障，加速绝缘老化。

● VPI解决方案（措施）： 在高压浸渍阶段，环氧树脂不仅深度填充内部孔隙，更在整个绕组（导线、绝缘材料、支撑件）表面及内部形成一层连续、致密、无接缝的树脂包封层。这层包封层：

–  物理上完全隔绝了绕组与外部环境的接触通道。

–  环氧树脂本身具有优异的憎水性、耐化学腐蚀性和良好的机械强度。

•        性能跃升（果）：

–  卓越的防潮性能： 绕组整体获得高级别的密封保护（满足如IP23等防护等级）。即使在湿热测试（如IEC 60068-2-78）后，其绝缘电阻(IR) 和极化指数(PI) 仍能保持极高水平（PI常>3.0，远高于标准要求的≥2.0），显著优于非VPI产品。

–  强大的抗污染能力： 固化后形成的光滑致密树脂表面极大减少了污秽物的积聚，有效提高了沿面闪络电压。

–  优异的耐化学性： 能有效抵抗工业环境中常见的腐蚀性气体和液体的侵蚀。

–            机械强度增强： 树脂固化后将绕组各部分牢固粘结成坚固整体，大幅提升了绕组抵抗短路电动力的能力（满足IEC 60076-5要求）。

三、 热管理优化：消除热点，倍增热寿命

● 问题根源（因）： 低压干式变压器运行时，绕组导线因电阻产生热量（铜损）。热量需要通过绝缘层传导到铁芯和散热表面。然而，绕组内部存在的气隙是绝热体（空气导热系数≈0.026 W/mK），形成了局部高热阻屏障，严重阻碍热量传递。这导致热量在气隙处积聚，形成远高于绕组平均温度的局部热点。根据阿伦尼乌斯（Arrhenius）定律，绝缘材料的热老化速率与温度呈指数增长关系：

      绝缘寿命 L ∝ e^(-Ea/(k*T))

其中：

–  L 为绝缘寿命，

–  Ea 为材料活化能（与材料有关），

–  k 为玻尔兹曼常数，

–  T 为热点绝对温度（单位：开尔文K）。
这意味着，对于H级绝缘（设计热点温度155°C），热点温度每升高约10°C，绝缘的理论热寿命就会缩短一半！长期过热不仅加速高分子绝缘材料的脆化分解，还会加速内部微量污染物的化学反应，极端情况下热点处可能发生绝缘碳化、烧熔，最终导致匝间短路或层间短路。

–  VPI解决方案（措施）： VPI工艺通过环氧树脂深度填充：

–  消除内部气隙热障： 用导热性能远优于空气（环氧树脂导热系数≈0.2-0.3 W/mK，是空气的10倍以上）的树脂取代气隙，显著降低层间、匝间的接触热阻。

–  建立高效导热网络： 树脂在导线、绝缘材料（如Nomex®）之间形成连续的导热桥梁，使热量能更均匀、高效地传导至铁芯和外表面散热气道。

● 性能跃升（果）：

–  热点温升显著降低： 实践和测试证明，VPI工艺可比普通浸渍工艺有效降低绕组关键热点温度达10-15°C。以H级绝缘为例，热点温度从可能的130°C降至115°C或更低，根据阿伦尼乌斯定律，其理论热寿命可延长数倍。

–  整体运行温度更均匀： 改善的热传导使温度分布更均匀，有助于降低平均温升，提高效率。

–  热循环应力减小： 温度分布的均匀化减少了不同材料（铜、绝缘材料、树脂）间因热膨胀系数差异而产生的内部应力，降低了长期热循环导致绝缘开裂的风险。

四、 工艺优势与长期价值

VPI工艺代表了低压干式变压器制造的先进水平，其带来的综合效益远超传统浸渍方法：

结论：VPI——保障低压干式变压器长效可靠的核心投资

真空压力浸渍（VPI）工艺通过深度填充绕组微观孔隙，使低压干式变压器获得**<5pC的超低局部放电量（IEC 60076-11）、IP23级全密封防护及30年+热寿命验证（IEEE C57.12.01）**，以终极绝缘强化技术实现终身免维护运行，显著降低全生命周期成本——绝缘强度即寿命长度。
