温升过高怎么办？

—散热器选型、风道优化与热点抑制三管齐下

变压器温升过高是困扰众多电力工程师的关键问题。过高的温度不仅会加速绝缘材料的老化，显著缩短设备寿命，更可能引发绝缘失效甚至火灾爆炸等灾难性事故。本文将深入解析三种核心解决策略：散热器科学选型、风道系统优化设计与热点温度精确抑制，帮助您系统性地攻克温升难题，确保变压器安全、高效、长寿命运行。

策略一：散热器科学选型—散热能力的基石

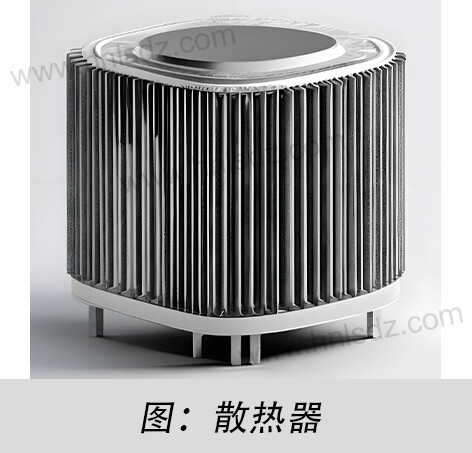

散热器是变压器热量散逸到环境中的主要通道，其工作原理是通过增大散热面积来加速热量散发。当变压器油流经散热器时，热量通过金属表面传递到空气中。其选型直接决定了基础的散热能力上限。

● 核心原则：散热能力与损耗发热的精准匹配
选型的第一要务是确保散热器的额定散热功率（P_radiator）必须大于或等于变压器预估的最大总损耗（P_total_loss），并预留合理的设计裕度（通常15%-25%）。总损耗P_total_loss包含空载损耗（铁芯损耗，P_no_load）和负载损耗（绕组铜损，P_load）。计算示例：

      P_total_loss = P_no_load + P_load * (Loading Factor)²
例如，一台变压器P_no_load = 50kW, P_load = 200kW @ 100%负载，若实际最大运行负载率为90%，则：P_total_loss = 50 + 200 * (0.9)² = 50 + 162 = 212 kW。
散热器散热能力至少需满足：P_radiator >= 212 * 1.2 ≈ 254.4 kW (取20%裕度)。

● 类型选择：因地制宜是关键
常见的散热器类型及其适用场景如下表所示：

● 性能深度解析：不只是面积

（1）翅片效率 (η_f)：翅片顶端温度低于根部， 实际参与有效散热的并非全部表面积。η_f 由翅片材料导热系数(λ)、厚度(δ)、高度(H)及表面换热系数(h)决定，公式简化表示为：

η_f ≈ tanh(mH) / (mH)

 高λ（如铝合金>200 W/mK优于碳钢~50W/mK）、 合理δ与H的设计能显著提升η_f，意味着更好的材料利用率。

（2）油流阻力与泵耗：强迫油循环系统（OFAF）中，散热器流道设计直接影响油泵功耗。优化目标是在满足散热需求下，采用更大的流道截面积或更光滑的内壁降低流动阻力（ΔP ∝ 流速²），减少不必要的寄生能量损失。

（3）环境适应性：高污秽（粉尘、飞絮）地区需选择翅片间距更大（如>6mm）的散热器；高盐雾沿海地区则要求散热器具备更强的耐腐蚀表面处理（如重防护涂层或特定合金）。

策略二：风道优化设计—提升空气侧换热效率

即使配备了强大的散热器，低效的风道设计也会严重阻碍冷空气的吸入和热空气的排出。

● 气流组织原理：核心在于创造顺畅路径
核心目标是构建阻力最小、流经散热器翅片表面的空气流量最大且分布均匀的流动路径。这需要精确控制进风来源（洁净冷风）、流经散热器的路径（充分换热）以及热风排出的路径（无回流短路）。

● 关键优化措施：

（1）充足进风面积与洁净入口：进风口净面积（A_inlet）需满足：A_inlet >= Q_air / V_inlet。其中Q_air为所需总风量（由散热需求计算），V_inlet为推荐的进风风速（一般2-4 m/s，过高则噪音与阻力剧增）。进风口必须配备易于维护的粗效滤网（防大颗粒、飞絮）并远离热源排气口和污染源。

（2）消除气流短路：这是最常见也最易被忽视的问题。必须确保冷热气流严格隔离：

•物理隔离：在散热器组之间或散热器与墙壁之间安装坚固的导流隔板（Baffles）。

•压力区隔离：利用风机位置和机柜结构，使设备内部形成清晰的负压（进风）区和正压（排风）区。

•间距保证：散热器出风口与障碍物（墙、其他设备）保持足够距离（通常>1.5倍出风口当量直径），防止热风被直接吸回进风口。

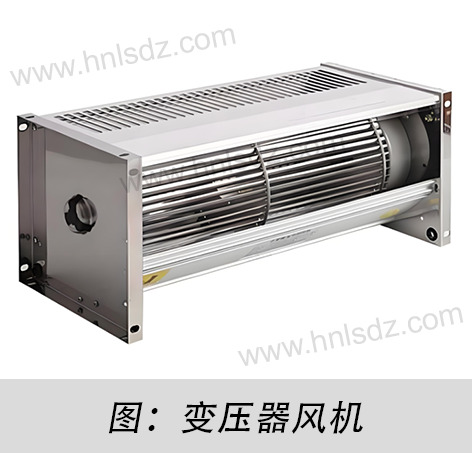

（3）风机选型与布置：对于OFAF/ODAF系统：

•风量-风压匹配：风机必须在系统阻力曲线（由风道形状、散热器阻力决定）下，提供足够的风量。选用风机性能曲线的高效工作点应匹配系统设计工况点。

•均匀送风：多个风机并联时，优先采用均衡对称布置。对于超宽散热器，考虑沿长度方向多点布置风机或在风机出口加装均流导风罩，避免两侧风量不足。

•冗余与变频：重要变压器可考虑N+1风机冗余。变频驱动（VFD）风机可根据油温或负载自动调节转速，显著降低轻载时的风机能耗（能耗∝转速³）和噪音。

（4）利用烟囱效应：在自然冷却（ONAN）或辅助自然冷却的系统中，将散热器高位出风口设计成垂直向上的风道，能有效强化热浮力驱动的自然对流，提升散热效率（尤其适用于室内站或柜体）。

策略三：热点温度抑制—精准打击最薄弱环节

绕组热点温度是绝缘老化速率和阿伦尼乌斯寿命模型的决定性因素（标准依据：IEC/IEEE 热点温升限值）。局部热点往往比顶层油温高15-40°C。

● 热点成因：复杂电磁热耦合的结果

热点产生是多重因素叠加：

（1）涡流损耗集中：绕组端部、换位处、引线附近因漏磁场畸变产生极高的局部涡流损耗密度。

（2）油流分配不均：绕组内部轴向和径向油道若设计不当或存在堵塞，会导致局部区域油流量不足、流速过低，换热恶化（油粘度随温度升高而剧增，进一步阻碍流动）。

（3）结构件附加损耗：夹件、油箱壁中的杂散磁场感应出涡流，加热附近油流。

● 核心技术：强迫油导向循环

ODAF是目前抑制热点最有效的主流技术，其核心在于精确控制冷却油的路径：

（1）油泵驱动：专用油泵提供稳定压力油源。

（2）导向结构：在绕组内部关键部位（尤其是易产生热点的高压绕组轴向段）设置特制的绝缘导油管、隔板或喷口（定向喷嘴）。这些结构主动将低温冷却油（通常来自散热器出口）精准喷射或引导至预设的高损耗区域和高风险区域。

（3）机理优势：

•打破热边界层：定向喷射的高速低温油流直接冲刷绕组导线表面，破坏因油粘度形成的热阻边界层（热边界层δ_th ∝ 1/√流速），极大强化对流换热系数（h ∝ 流速^n, 通常 n≈0.6-0.8）。

•消除“油流死区”：强制定向流动确保绕组内部所有油道（尤其是水平油道和复杂结构区域）均有充足流量覆盖，避免低速区或停滞区。

•降低油平均温升：更均匀高效的冷却也降低了整体平均油温，为热点降温提供了更好的基础。
实测与仿真表明，相比传统非导向的强迫油循环(OFAF)，设计良好的ODAF系统可将绕组热点温度额外降低10-25°C，这对于承受周期性过载或处于高温环境的变压器至关重要。

● 辅助增强措施：

（1）热点屏蔽：在油箱内壁靠近高漏磁区域（如绕组端部对应处）安装低涡流损耗的非磁性钢板（如不锈钢）或电磁屏蔽（铜/铝板），阻断或削弱抵达油箱壁的杂散磁通，从而减少该区域油箱壁涡流发热及对附近油/绕组的附加加热。

（2）功能性梯度涂层材料探索：前沿研究尝试在绕组导线或绝缘纸表面施加特殊的高导热系数（λ）纳米涂层（如氮化硼BN、石墨烯基复合材料）。其机理是在绝缘前提下，显著降低固体绝缘材料自身的热阻（R_th = 厚度/λ），使绕组内部产生的热量更容易传导至流动的油中。尽管目前大规模应用成本较高，但在极端紧凑设计或超/特高压变压器中潜力巨大。

结论：综合治理，智能监控

解决变压器温升问题需要综合考虑散热器选型、风道设计和热点抑制。正确的散热器选择是基础，良好的风道设计可以提高效率，而针对热点的特殊处理则可以解决局部过热问题。

如需更专业的解决方案，欢迎联系我们的技术团队，我们将为您提供定制化的散热优化建议。
