为什么电抗器的温升分布可能不均匀？

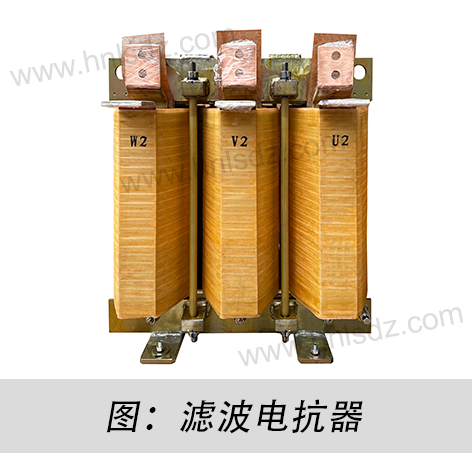

在电力系统中，电抗器扮演着不可或缺的角色，用于限流、滤波、无功补偿等。然而，工程师和运维人员常常观察到同一个电抗器内部，不同位置的温度存在显著差异。这种温升不均匀的现象不仅影响设备效率，更威胁其长期运行的可靠性和寿命。那么，究竟是什么原因导致了这种温度分布的不均？本文将深入探讨其背后的物理机制、关键影响因素以及有效的应对策略。

1.电流密度分布不均：热量产生的源头差异

● 根本原因：根据焦耳定律（Q = I² * R * t），导体中产生的热量与电流的平方（I²）成正比。当电流在电抗器绕组（尤其是大型多层绕组）中流动时，其分布并非绝对均匀。

● 详细机制：

–集肤效应 (Skin Effect)：交流电流倾向于集中在导体表面流动，导致导体表面附近的电流密度远高于中心区域。频率越高，集肤效应越显著。这使得导体外表层单位体积内产生的热量远高于内部。

–邻近效应 (Proximity Effect)：并排或相邻的导体中流过的交流电流会相互影响，导致电流在导体靠近相邻导体的一侧更为集中。这进一步加剧了导体局部区域（尤其是靠近相邻导体的边缘）的电流密度和热量产生。

–绕组结构因素：多层绕组中，不同层所处的磁场环境不同。端部线匝可能比位于绕组中部的线匝交链更多的漏磁通，或者某些线匝长度略有差异（如端部绕制），这都会导致不同位置线匝的阻抗和电流密度出现微小差异，进而影响产热。

● 结果：电流密度高的区域（如导体表面、相邻导体靠近侧、特定线匝位置）成为“热点”，单位体积产热量显著高于其他区域，成为局部温升过高的源头。

2.漏磁通分布不均：涡流损耗的热点制造者

● 根本原因：电抗器运行时，除了主磁通，不可避免地存在漏磁通。变化的漏磁通（尤其是交流电抗器）会在其穿过的金属部件（如铁心、夹件、油箱、磁屏蔽）中感应出涡流，产生涡流损耗（P_eddy ∝ B² * f² * t²）。漏磁通的分布强度直接决定了涡流损耗的大小。

● 详细机制：

–结构不对称性：绕组端部、引线出口、铁心接缝、冷却油道或气道附近，磁路相对不连续或不对称，导致这些区域的漏磁通密度（B）显著高于其他区域。

–磁通集中：在铁心柱边缘、夹件棱角处、油箱内壁靠近绕组的区域，漏磁通容易集中。磁屏蔽设计不当，也可能导致局部磁密过高。

–涡流路径：在导电材料（如硅钢片、结构钢）中，变化的磁场产生环形涡电流。涡流损耗与局部磁密的平方成正比。漏磁通强的地方，涡流损耗剧增。

● 结果：漏磁通高度集中的区域（如绕组端部、铁心边缘、油箱局部位置）成为涡流损耗的“重灾区”，产生大量额外热量，形成显著的局部高温点。

3.散热条件差异：热量散出的瓶颈区域

● 根本原因：根据牛顿冷却定律（Q = h * A * ΔT），散热速率与散热系数（h）、散热面积（A）及温差（ΔT）成正比。电抗器内部不同位置的散热条件存在天然或结构性的差异。

● 详细机制：

–内部位置差异：绕组内部线匝、铁心内部叠片，其产生的热量需要先传导到表面或散热通道，才能被冷却介质带走。位于绕组或铁心内部深处的区域，热量传导路径长、热阻大，散热困难。而靠近散热通道（如油道、气道、散热器）的表面区域，散热条件优越。

–冷却介质流动不均：

（1）油浸式电抗器：油流在绕组内部油道、铁心油道中的分布可能不均匀。某些狭窄、拐角或死角区域油流速低甚至停滞，形成“低流速区”或“死油区”。在这些区域，油的对流传热系数（h）显著下降，热量无法被及时带走。油中杂质沉淀也可能局部堵塞油路。

（2）干式电抗器：空气（自然对流或强制风冷）的流动路径可能受到绕组结构、气道设计、安装位置阻挡物的影响。某些区域（如绕组中心、底部、背风面）气流不畅，甚至形成涡流死区，导致散热效率低下。

–散热面积限制：结构件（如夹件、拉板）通常形状复杂，有效散热面积相对较小，且可能处于冷却介质流动不佳的位置，导致其温升可能高于绕组或铁心。

● 结果：散热路径受阻或冷却介质流动不良的区域（如绕组内部、铁心深处、油/气流死角、结构件），即使产热量不是最高，也可能因热量“堆积”而成为高温区域。散热能力成为决定局部温度的关键瓶颈。

4.材料特性与接触热阻：热量传导的屏障

● 根本原因：热量在不同材料内部传导遵循傅里叶定律（q = -λ * ∇T），导热系数（λ）是关键。不同材料之间接触界面的热阻（接触热阻）也会阻碍热流。

● 详细机制：

–材料导热差异：电抗器使用了多种材料

（1）导体（铜/铝）：高导热（λ ≈ 400 W/m·K / 240 W/m·K）。

（2）绝缘材料（纸、漆、Nomex, Epoxy树脂等）：低导热（λ ≈ 0.1 - 0.5 W/m·K）。

（3）铁心硅钢片：层间有绝缘涂层，叠片方向导热较好（λ ≈ 30-50 W/m·K），垂直叠片方向导热较差。

（4）结构钢、油、空气：导热系数相对较低（钢λ ≈ 40-50 W/m·K， 油λ ≈ 0.1-0.2 W/m·K， 空气λ ≈ 0.025 W/m·K）。

–绝缘层的热阻效应：绕组导体产生的热量必须穿过包裹其周围的绝缘层才能传导出去。绝缘材料导热性能差，构成了主要的热阻。绝缘层越厚，热阻越大，导体内部的热量就越难散到外部冷却介质中，导致导体温度升高。多层绝缘或局部绝缘较厚的地方热阻更大。

–接触热阻：在铁心叠片之间、绕组与撑条/垫块之间、结构件装配接触面之间，由于表面粗糙度、氧化、压力不足或存在绝缘漆/涂层等原因，实际接触面积远小于名义面积，存在显著的接触热阻（R_contact）。这严重阻碍了热量在不同部件或材料间的传导效率。

表1：电抗器常用材料导热系数范围

● 结果：导热性能差的材料（特别是绝缘材料）和存在高接触热阻的界面，阻碍了热量从产生部位（导体、铁心）向散热表面或冷却介质的高效传递。这些热阻屏障的存在，加剧了热量在产热源附近的积累，导致局部温升过高。

5.外部环境与运行条件：温升不均的放大器

● 根本原因：电抗器所处的物理环境和工作状态直接影响其整体散热能力和内部损耗分布。

● 详细机制：

–环境温度：环境温度（Ta）是冷却介质（油或空气）的初始温度。根据温升定义（ΔT = T_hotspot - Ta），在相同热点温度下，环境温度越高，温升值越小。但是，更重要的是，高温环境直接降低了冷却介质与热源之间的温差（ΔT），根据牛顿冷却定律，这会导致散热速率（Q）下降。 散热效率降低使得所有内部热点问题被放大，整体温升水平提高，不均匀性也更加凸显。

–日照辐射（户外安装）：阳光直射，特别是照射在电抗器油箱外壳或干式电抗器包封表面，会显著加热外壳/包封温度，减少其向环境散热的能力，并加热邻近的空气或油箱表层油温，间接恶化内部冷却条件，加剧内部温差。

–通风/散热空间不足：对于干式电抗器或油浸电抗器的散热器，如果安装空间狭小，周围有遮挡物，或者进风口/出风口不畅，会严重阻碍空气的自由流通，大幅降低强制风冷或自然对流的散热效率，导致热量在设备内部积聚，整体温升升高，散热不良区域的温升不均问题更严重。

–谐波电流：电力系统中的非线性负载会产生谐波电流。谐波电流（特别是高次谐波）会显著增加导体的涡流损耗和杂散损耗（P_loss ∝ I² * f，且集肤效应随频率增加而增强）。这些额外损耗在绕组和结构件中的分布往往比基波损耗更不均匀（如更集中于表面），从而产生新的或加剧原有的热点。

–过载运行：长时间超过额定电流运行，会直接导致所有损耗（I²R损耗、涡流损耗等）按电流平方的比例增加。在原有散热设计条件下，所有部位的温升都会升高。然而，由于散热瓶颈区域的热量堆积效应更加敏感，其温升增加幅度往往大于散热良好区域，导致温升不均匀性进一步恶化。

● 结果：恶劣的运行环境（高温、日照、通风差）削弱了设备的整体散热能力，而特殊的运行工况（谐波、过载）则增加了损耗总量并可能改变其分布模式。这两者共同作用，放大了电抗器内部固有的温升不均匀性，使热点问题更加突出。

6.应对温升不均匀性的关键策略

深入理解温升不均的原因，是为了更有效地控制和改善它。以下策略被广泛应用于现代电抗器设计和运维中：

● 优化电磁设计：

–措施：采用先进电磁场仿真软件（如 ANSYS Maxwell, JMAG），精确计算绕组和结构件中的电流密度分布、漏磁场分布和损耗密度分布。优化绕组结构（如换位导线、合理分档）以均衡电流和减少环流；优化铁心设计和磁屏蔽布局以控制漏磁通路径和强度；避免结构件形成闭合回路。

–效果与原理：通过仿真预测热点位置和强度，在设计阶段即采取措施降低热点区域的损耗密度（源头减少热量产生）。换位导线使每根子导体在磁场中占据不同位置，平均其感生电势差，大幅降低环流损耗和由邻近效应、漏磁场不均引起的附加损耗。

● 强化散热设计与冷却：

–措施：

（1）油浸式：优化油道设计（导向油道），确保无死油区；采用高导热系数绝缘材料（如改性绝缘纸）；增大散热器面积或采用强油循环（OF冷却）；在关键热点区域（如绕组端部）设置额外散热油道或局部导向结构。

（2）干式：精心设计气道，优化气流组织（合理布置进出风口、导风板）；对高散热要求区域（如内层绕组）设置专用散热通道；采用高导热浇注树脂或包封材料；在热点位置预埋温度传感器并联动风扇控制。

（3）通用：在散热关键位置（如结构件）涂覆高辐射率散热涂层（如增加红外辐射散热）。

–效果与原理：优化冷却介质流动路径和速度，直接提升局部区域的散热系数（h）和散热效率（牛顿冷却定律）。高导热材料降低了绝缘热阻（傅里叶定律），加速热量从导体内部传导至冷却介质。强油循环/强制风冷显著提高散热系数（h）。散热涂层通过增强热辐射（斯忒藩-玻尔兹曼定律，Q_rad ∝ ε * (T⁴ - Ta⁴)）加速表面散热。

● 改善材料与工艺：

–措施：选用高导热等级的绝缘材料；确保铁心叠片平整、压紧力足够且均匀以减小接触热阻；绕组浸渍工艺保证绝缘漆充分填充空隙，改善导体与绝缘、绝缘与绝缘之间的热接触；关键装配面使用导热硅脂或导热垫片填充微观空隙。

–效果与原理：高导热绝缘材料直接降低绝缘层的热阻（R_th = δ / (λ * A)）。足够的压紧力和表面处理减小了接触界面间的空气隙（空气导热极差），显著降低接触热阻（R_contact），提升层间或部件间的导热效率。浸渍和导热材料填充了微观空隙，用导热性能更好的物质替代了空气。

● 智能监控与运维：

–措施：在仿真预测的热点和关键部位（如绕组热点、顶层油、铁心、夹件）安装光纤或铂电阻温度传感器（DGA对电抗器热点监测效果有限）；进行红外热成像定期检测，发现表面温度异常点；实时监测运行电流和谐波含量。

–效果与原理：直接监测温度分布，及时发现异常温升点和潜在过热风险。通过分析运行数据（电流、谐波、温度），可评估温升状态，在过载或谐波严重时及时预警或采取措施（如降容、滤谐），防止温升不均恶化导致绝缘加速老化或故障。红外成像可发现散热器堵塞、油路不畅、接触不良等外部问题。

表 2：电抗器温升控制措施效果与原理总结

结论

电抗器内部温升分布不均匀并非偶然，而是电流密度分布不均、漏磁通分布不均、散热条件差异、材料特性与接触热阻限制以及外部环境和运行条件共同作用的必然结果。这种不均匀性直接威胁设备安全，是电抗器设计、制造和运维中必须重点管控的核心问题。

通过采用精确的电磁场仿真优化设计、创新的散热结构、高性能材料与先进工艺，并结合智能化的温度监控与科学的运行管理，现代电抗器技术已能有效抑制热点温升，大幅提升温度分布的均匀性，从而确保设备在全球各种严苛应用环境下的长期安全、稳定、高效运行。理解这些原理，有助于用户更科学地选型、安装、维护电抗器设备。
