高温环境下电抗器寿命缩短？

—材料与散热双优化方案

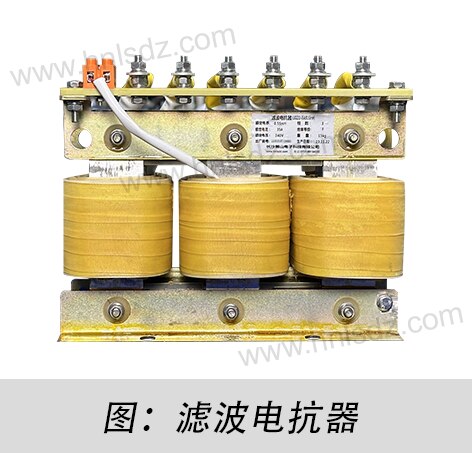

在全球能源转型与工业智能化加速的背景下，电抗器作为电力系统的关键组件，其可靠性与寿命日益成为设备制造商、电网运营商及工业用户的关注焦点。高温环境被公认为电力设备老化的主要加速器，如何有效应对高温带来的寿命衰减已成为行业核心挑战。本文将基于国际标准与工程实践，深入剖析高温影响机制，并提出材料与散热的双重优化策略。

1.高温如何“燃烧”电抗器寿命：阿伦尼斯方程的警示

电抗器寿命的核心在于其有机绝缘材料（如环氧树脂、Nomex®纸、浸渍漆）的耐久性。高温引发绝缘材料分子链断裂、氧化加剧及局部放电增强，显著加速其不可逆老化进程。

● 量化老化速率的核心方程：阿伦尼斯方程

寿命 (L) 与绝对温度 (T) 的关系可表述为：

L = A * exp(Ea / (k * T))

•L: 预期寿命

•A: 材料特定常数

•Ea: 材料老化活化能 (eV)

•k: 玻尔兹曼常数 (8.617333262145 × 10⁻⁵ eV/K)

•T: 绝对温度 (K)

● 温度影响的直观体现：10℃规则

依据 IEEE Std C57.96 及 IEC 60076-7，经验法则表明：绝缘系统工作温度每持续升高 6-10°C，其预期寿命将减半。例如，H级绝缘（常规设计温度 180°C）在 190°C 下持续运行，寿命或仅为设计寿命的 50%。

表 1：绝缘材料等级与温度寿命关系参考

    (基于 IEC 60085, IEEE Std C57.12.00)

2.材料优化：构筑耐高温“基因”

电抗器的耐高温能力从根本上取决于其绝缘材料的分子稳定性。传统有机材料（如A级、B级绝缘）在持续高温下易发生分子链断裂、氧化裂解和局部放电，导致绝缘性能不可逆退化。现代材料科学通过三大方向突破耐温极限，使电抗器在极端环境下仍能保持长寿命。

● 高耐温绝缘材料体系升级

（1）材料选择

o聚酰亚胺薄膜（Kapton®）：玻璃化转变温度（Tg）>360°C，热分解温度>500°C，分子结构中的芳香环和酰亚胺键提供超高稳定性。

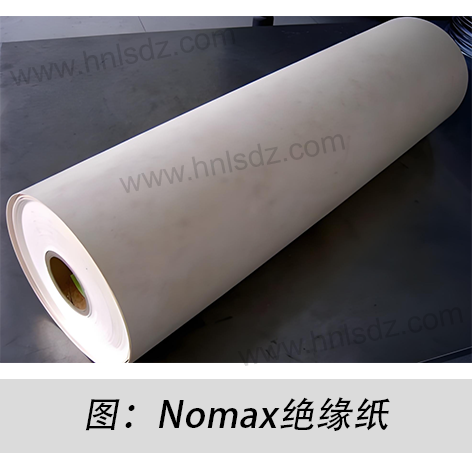

oNomex®芳纶纸：长期耐温220°C，氢键网络结构在高温下仍保持机械强度。

o硅树脂浸渍体系：耐温范围-50°C至+250°C，Si-O键能（452 kJ/mol）远高于C-C键（346 kJ/mol）。

（2）失效模式对比

o传统环氧树脂：在180°C以上发生“热氧化降解”，分子链随机断裂，导致介质损耗因数（tanδ）陡升。

o改性环氧/有机硅杂化材料：通过引入硅氧烷链段，在高温下形成Si-O-Si交联网络，延缓裂解过程。

（3）工程验证数据

oIEEE 117测试（加速老化试验）：H级改性环氧在200°C下运行10,000小时后，击穿电压仅下降12%，而传统材料下降超40%。

● 纳米复合材料：导热与介电性能协同增强

（1）作用机理

o导热路径优化：纳米粒子在基体中形成“导热渗流网络”，使复合材料导热系数从0.2 W/mK提升至0.6-1.2 W/mK（提升3-6倍）。

o电树枝抑制：纳米颗粒作为“陷阱中心”捕获高能电子，延缓绝缘劣化（实验证明局部放电起始电压PDIV提高20-30%）。

（2）制造工艺关键

o分散技术：超声处理+硅烷偶联剂修饰，避免纳米颗粒团聚（团聚体>100nm会导致电场畸变）。

o固化工艺：梯度升温固化（如80°C→120°C→160°C分段升温），确保填料分布均匀。

● 真空压力浸渍（VPI）与封装革命

- 传统问题：绕组层间气隙导致局部过热（温升差异可达15-20°C），加速绝缘老化。

- VPI液态硅胶技术

o工艺参数：真空度<1mbar，压力0.5-0.8MPa，确保硅胶渗透至微米级孔隙。

o优势：固化后热膨胀系数（CTE）与铜绕组匹配，避免热循环应力开裂。

- 案例对比

o未浸渍电抗器：在150°C下运行1年后，绕组层间局部放电量从5pC升至50pC。

oVPI硅胶处理电抗器：同等条件下放电量稳定在<10pC。

3.散热优化：构建高效“冷却系统”

抗器的散热能力直接决定其温升水平。根据斯蒂芬-玻尔兹曼定律（辐射散热）和牛顿冷却定律（对流散热），需通过结构设计、流体动力学优化及智能控制实现高效热管理。

● 强迫风冷（FAA/FAF）的精细化设计

(1)气流组织优化

— 风道设计准则（参照IEC 60076-16）：

o入口风速：4-6 m/s（过低导致换热不足，过高引发湍流噪音）。

o流道压降：<200Pa，避免风机超载。

— CFD仿真案例：某干式电抗器通过导流罩优化，风速均匀性提高40%，热点温升降低12°C。

(2)风机选型方程

所需风量

Q = (P_loss × η) / (ρ × Cp × ΔT)

oP_loss：总损耗（W）

oη：散热效率（通常0.6-0.8）

oρ：空气密度（1.2 kg/m³ at 20°C）

oCp：空气比热容（1005 J/kg·K）

oΔT：允许温升（如25K）

(3)智能调速策略

— 温度-转速曲线：采用PWM调速，在40°C环境温度下风机全速运行，20°C时转速降至50%。

— 降噪设计：选用后向离心风机，比前向风机噪音低5-8dB(A)。

● 液冷技术的突破性应用

表：直接油冷 vs. 水冷

热管嵌入式设计

— 工作原理：蒸发段吸收热量使工质（如氨/丙酮）汽化，蒸汽在冷凝段释放潜热后回流，等效导热系数可达5000-15000 W/mK。

— 安装方式：

o绕组内部：直径8mm热管嵌入铜排，使绕组轴向温差<5°C。

o外部散热器：热管连接至铝翅片阵列，散热面积增加3倍。

● 结构热阻最小化技术

（1）绕组优化

利兹线损耗计算：高频涡流损耗

P_eddy = (π² * f² * d² * B²) / (6ρ)

d：单线直径（mm），B：磁通密度（T）

采用0.1mm细线多股绞合，100kHz下涡流损耗降低70%。

（2）界面材料选择

● 工程启示：协同设计创造价值

（1）材料-散热耦合分析：高导热绝缘材料可降低内部温度梯度，使散热系统效率提升20%以上。

（2）全生命周期成本（LCC）模型：虽然纳米材料/VPI工艺增加初期成本15-25%，但故障率降低带来的维护成本下降可达40%。

通过上述深度优化，电抗器在高温环境下的寿命可从5-7年延长至15年以上。例如，某中东油田项目采用氮化硅改性环氧+热管液冷方案，在55°C环境温度下连续运行3年无故障，温升始终控制在65K以内（IEC 60076-12 Class F限值为100K）。

结论：以系统思维应对高温挑战

高温环境下电抗器的长寿命运维，绝非单一环节的改进可达成。需要从材料分子层面（耐热性提升）与系统热管理层面（散热效率倍增）双轨并进：

1.材料是根基：选用 H/C 级绝缘、纳米复合材料、硅胶浸渍，直接提升耐热阈值。

2.散热是关键：智能化风冷、高效液冷或热管技术，实现热量快速迁移。

3.协同设计是保障：损耗源头抑制（利兹线）与热阻路径优化（界面材料）相辅相成。

在全球气候变暖与工业设备功率密度持续攀升的背景下，遵循国际标准（IEC/IEEE），实施材料-散热协同优化，已成为保障电抗器在高温环境下全生命周期可靠运行的必由之路。这不仅降低了电网的故障风险和维护成本，更为全球能源基础设施的可持续发展提供了坚实保障。
