高频变压器必须使用利兹线吗？

—深入解析利兹线在高频应用中的关键作用

在全球电子元器件市场中，高频变压器作为电源转换和信号传输的核心组件，其性能优化一直是工程师和采购商关注的焦点。随着开关电源(SMPS)、无线充电和可再生能源系统等高频应用的普及，"是否必须使用利兹线"成为高频变压器设计中的热门话题。本文将深入分析利兹线在高频变压器中的应用必要性，从基本原理到实际效果，为全球读者提供全面的技术参考。

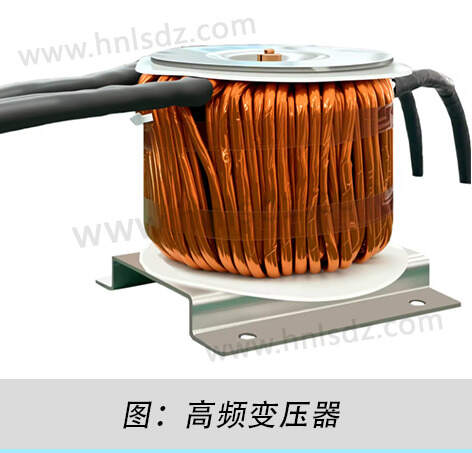

1.高频变压器的工作原理与独特挑战

高频变压器与传统工频变压器在设计理念和物理限制上存在本质差异。理解这些差异是探讨利兹线必要性的基础。

工作频率范围是区分高频与低频变压器的首要标准。国际电气电子工程师学会(IEEE)将20kHz以上的变压器归类为高频变压器，而现代开关电源的工作频率可达MHz级别。这种高频运作带来了显著的体积和重量优势—根据法拉第电磁感应定律，变压器体积与工作频率成反比，因此高频变压器可比同功率工频变压器小80%以上。

然而，高频运作也引入了三大物理效应挑战：

●趋肤效应(Skin Effect)：导体内部电流密度随频率升高而趋于表面分布的现象。趋肤深度δ可由公式表示：

     δ = √(ρ/πμf)

      其中ρ为电阻率，μ为磁导率，f为频率。以铜导体在100kHz为例，趋肤深度仅0.21mm，意味着中心区域导体几乎不参与导电。

●邻近效应(Proximity Effect)：相邻导体间因磁场相互作用导致的电流分布不均，进一步增加交流电阻。

●涡流损耗(Eddy Current Loss)：交变磁场在导体内部感生的环流造成的能量损耗，与频率平方成正比。

这些效应共同导致高频变压器若使用普通实心线，交流电阻(Rac)可能达到直流电阻(Rdc)的10倍以上，使效率急剧下降。国际能源署(IEEE Std C57.110)数据显示，在100kHz下，传统绕组的附加损耗可占总损耗的60%，这直接催生了利兹线的应用需求。

2.利兹线的结构原理与技术优势

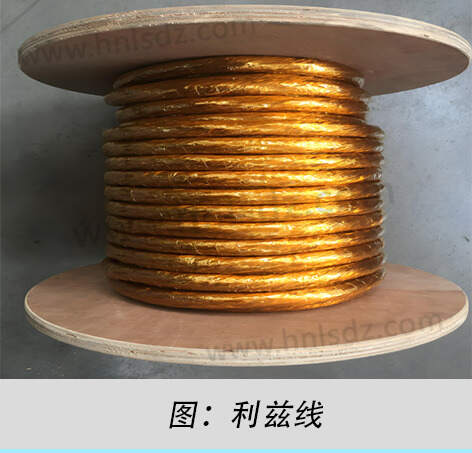

利兹线(Litz Wire)是一种专门为高频应用设计的特殊导线，其核心技术在于通过特定结构设计克服趋肤效应和邻近效应。

多层绞合结构是利兹线的核心特征。典型利兹线由多股(可达1000股以上)相互绝缘的细导线按特定规律分层绞合而成，每股直径通常小于趋肤深度的2倍。这种设计实现了三个层面的优化：

● 导体表面积最大化：通过将总截面积分散为多个小截面，使电流有效分布在整个几何截面上。例如，100股0.1mm直径的利兹线比单股1.13mm直径的实心线表面积增加10倍。

● 电流分布均衡：分层绞合确保每股导线在绕组中轮流处于不同空间位置，平均化电磁环境差异。美国国家标准局(NIST)研究显示，合理设计的利兹线可使邻近效应损耗降低70%以上。

● 涡流抑制：股间绝缘阻断环流通路，从根本上抑制了涡流形成。国际电工委员会(IEC 60317-13)标准规定，利兹线绝缘层需耐受至少1000V的工频电压。

(*表示已达到绝缘材料极限温度)

表1：不同频率下利兹线与实心线性能对比

3.高频变压器中利兹线的必要性分析

是否"必须"使用利兹线取决于具体应用场景的技术经济性平衡。通过以下关键参数可做出科学判断：

● 频率阈值效应：实验数据表明，利兹线的优势随频率呈非线性增长。在低于20kHz时，利兹线仅能提升1-2%效率，但成本增加30%以上；而当频率超过100kHz后，实心线方案往往因过热而无法满足UL/IEC安全标准，此时利兹线从可选变为必选。欧盟Ecodesign Directive 2019/1782明确规定，100kHz以上开关电源的能效必须达到93%以上，这实际上强制要求使用利兹线。

● 电流密度要求：高功率密度设计(如电动汽车充电机)通常需要超过10A/mm²的电流密度。在这种工况下，即使频率仅为50kHz，实心线也会因局部过热导致绝缘老化加速。利兹线通过均匀分布热量，可将热点温度降低40K以上，显著延长变压器寿命。

● 空间限制因素：医疗植入设备等超小型应用中，绕组空间极为有限。利兹线允许使用更细的线规而不牺牲导电性能，例如在1MHz的神经刺激器中，0.05mm直径的利兹线可比实心线减少80%的体积。

● 特殊应用场景：

（1）谐振变换器(LLC)：要求极低的绕组损耗维持谐振品质因数。

（2）无线电力传输：工作频率通常为85-205kHz，且对效率敏感。

（3）航空航天设备：同时要求轻量化和高可靠性。

在这些场景中，即使成本增加50%，利兹线仍是不可替代的选择。国际空间站(ISS)的电源系统审计报告显示，采用利兹线的高频变压器使系统整体质量减轻120kg，每年节省能源成本超过$200,000。

4.利兹线的替代方案与比较

虽然利兹线在高频应用中具有显著优势，但工程师也应了解替代方案及其适用条件，以便做出最优设计选择。

● 扁平铜带：通过减小导体厚度(通常<2倍趋肤深度)来缓解趋肤效应。这种方法在兆赫兹频率的平面变压器中较为常见，优势在于：

•更好的散热性能(表面积/体积比高)

•更精确的绕组几何控制

•适合自动化生产

但铜带的邻近效应更显著，且难以实现复杂的多层绕组结构。德国工业标准DIN 46400指出，扁平铜带在500kHz以上频率的效率比利兹线低5-8%。

● 铜箔绕组：将导体做成箔状，厚度精确控制在趋肤深度范围内。日本TDK公司的研究表明，铜箔在1MHz以上频率可达到与利兹线相当的效率，但存在以下局限：

•端部连接困难，引入额外接触电阻

•机械强度低，抗振动性能差

•仅适合层数少的简单绕组

● 复合导体：将导电材料(如铜)与磁性材料(如纳米晶)结合的新型导体。美国专利US20180301275A1显示，这种结构可通过调节局部磁导率来优化电流分布，在特定频率点(如150kHz)表现优异，但存在以下问题：

•成本极高(约普通利兹线的8-10倍)

•频率适应性差，偏离设计频率时性能骤降

•长期可靠性数据不足

(*基于加速老化试验推算)

表2：高频变压器导体方案综合比较

结论

高频变压器是否必须使用利兹线取决于具体应用场景的技术经济性平衡。

● 当工作频率超过100kHz、效率要求高于90%且需要长期连续运行时，利兹线因其独特的绞合结构能有效克服趋肤效应和邻近效应，成为必要选择（可提升效率3-15%、降低温升20-40K并延长寿命2-3倍）。

● 对于50-100kHz的中功率应用或空间受限的便携设备，利兹线是推荐方案。

● 而在低频大电流或成本极度敏感的场景中，可考虑扁平铜带等替代方案。

随着全球能效标准趋严和宽禁带半导体推动开关频率向MHz级发展，符合IEC 60317标准的利兹线将成为高频变压器设计的主流选择，其市场规模预计以12.3%的年增长率持续扩张。工程师应结合国际标准、实际工况测试和环保要求，做出最优技术决策。
