铜线和铝线在变压器中的应用对比：成本、效率与寿命如何权衡？

在变压器和电抗器制造领域，绕组导体的材料选择是一个关键决策，直接影响设备的性能、成本和长期可靠性。铜(Cu)和铝(Al)作为两种最常用的导体材料，各有其优势和局限性。随着全球能源效率标准的提高(如IEC 60076、IEEE C57.12.00等国际标准)和原材料价格波动，工程师和采购决策者需要全面了解这两种材料的特性以做出最优选择。本文将深入分析铜线和铝线在变压器应用中的关键差异，包括导电性能、机械特性、热行为、成本结构和长期可靠性，帮助您在效率、成本和寿命之间找到最佳平衡点。

1.导电性能与效率对比

●导电率计算

导电率是衡量导体材料传输电能能力的关键指标。国际退火铜标准(IACS)将退火铜的导电率定义为100%，而铝的导电率约为61%。这意味着在相同截面积下，铝导体的电阻比铜高约64%。

电阻计算公式：

R =ρ×(L/A)

其中：

• R = 电阻(Ω)

• ρ = 材料电阻率(Ω·m)

• L = 导体长度(m)

• A = 导体截面积(m²)

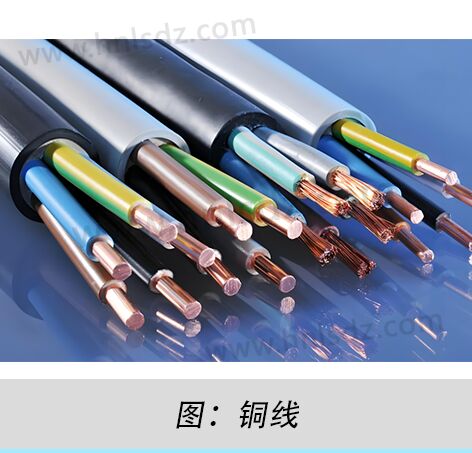

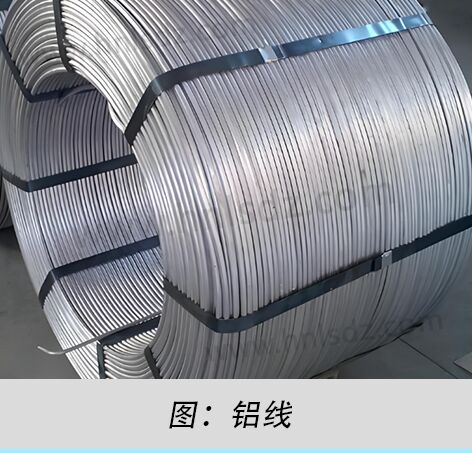

●铜铝材料对比

●参数对比

铜在20°C时的电阻率为1.68×10⁻⁸ Ω·m，而铝为2.82×10⁻⁸ Ω·m。为达到相同的电阻值，铝导体的截面积需要比铜大约60%。这直接影响变压器的设计：

表1：铜铝导体等效性能对比

●体积与重量

在实际变压器设计中，铝绕组需要更大的窗口空间，这可能导致铁芯尺寸增加。然而，铝的密度(2.7g/cm³)远低于铜(8.96g/cm³)，因此尽管截面积增大，铝绕组的重量仍显著减轻，这对大型电力变压器的运输和安装有利。

●工作效率

效率方面，铜绕组变压器通常在98-99.7%效率范围内，而等效设计的铝绕组变压器效率低约0.1-0.3%。对于年运行8760小时的配电变压器，这0.2%的效率差异可能导致数百至数千千瓦时的额外能量损耗，具体取决于变压器容量。

2.机械特性与连接可靠性

导体的机械性能直接影响变压器的制造工艺和长期可靠性。铜的拉伸强度(200-250MPa)显著高于铝(70-100MPa)，这使得铜绕组更能耐受短路时的电磁力冲击。

IEC 60076-5标准对变压器承受短路能力有严格要求，铜绕组通常更容易满足这些要求。

●连接可靠性

连接可靠性是铝绕组面临的主要挑战之一。铝表面易形成致密的氧化层(Al₂O₃)，其电阻率高且难以去除。不良连接会导致热点形成，加速绝缘老化。现代变压器采用以下技术解决这一问题：

（1）镀层技术：铝导体表面镀锡或银，防止氧化并改善接触电阻

（2）特殊连接器：使用过渡金属垫片或复合接线端子

（3）抗氧化剂：涂抹导电膏抑制氧化反应

铜的氧化产物(Cu₂O)导电性相对较好，且容易在接触压力下破裂，因此铜连接通常更稳定。IEEE Std C57.18.10-1998特别强调了铝绕组变压器的连接处理要求。

●热膨胀系数

热膨胀系数差异也不容忽视。铝的热膨胀系数(23.1×10^-6/℃)高于铜(17×10^-6/℃)，这意味着在温度循环中，铝绕组会产生更大的机械应力，可能导致绝缘材料疲劳。现代设计通过以下方式缓解这一问题：

•采用弹性绝缘材料缓冲热应力

•优化绕组支撑结构

•控制运行温度波动范围

3.成本结构与全生命周期经济性

●成本结构

材料成本是导体选择的主要驱动因素之一。虽然铜铝价格都会波动，但历史上铝价约为铜价的20-30%。然而，简单的材料价格比较具有误导性，需要考虑以下因素：

•材料用量：等效性能下，铝用量约为铜的1.6倍体积但仅50%重量

•制造工艺：铝绕组需要特殊处理，可能增加人工成本

•运输安装：铝变压器重量轻，节省运输和安装成本

•能量损耗：铝绕组较高的电阻导致更高的运行成本

表2：1000kVA配电变压器30年生命周期成本比较(示例)

●生命周期计算

全生命周期成本分析(LCCA)显示，虽然铝绕组变压器初始成本低15-20%，但长期能耗成本可能抵消这一优势。美国能源部的研究表明，对于年运行超过4000小时的中型变压器，铜绕组的额外投资通常可在4-7年内通过节能回收。

然而，在某些场景下铝绕组更具经济优势：

•低负载率应用(如备用变压器)

•电价极低的地区

•需要频繁移动的临时安装

•对重量敏感的海上平台等特殊场合

4. 热性能与预期寿命

变压器的寿命主要取决于绝缘材料的热老化速度，而导体材料直接影响绕组温度分布。IEEE Std C57.91-2011指出，绝缘寿命每增加10°C，老化速率大约翻倍。

虽然铝的导热系数(235W/m·K)高于铜(401W/m·K)，但由于需要更大的截面积，铝绕组的整体热性能通常更好。这是因为：

热阻 R_th = 厚度/(k × A)

虽然铝的k值较低，但A值较大，综合效果是铝绕组的热阻可能更低。这意味着在相同损耗下，铝绕组的温升可能略低，有利于延长绝缘寿命。

然而，铝绕组的局部热点风险更高，原因包括：

•连接处接触电阻不稳定

•更大的集肤效应(由于截面积增大)

•机械振动导致的微小间隙

现代温度监测技术(如光纤测温)可以缓解这些风险。IEC 60076-7定义了变压器温升限值，铜铝绕组采用相同标准(通常65K平均温升，80K热点温升)。

预期寿命方面，设计良好的铜铝绕组变压器均可达到30-40年使用寿命。但实际寿命差异主要来自：

•负载曲线(铝绕组对过载更敏感)

•环境条件(沿海地区铝更易腐蚀)

•维护质量(铝需要更频繁的紧固检查)

结论与选型建议

在变压器绕组材料的选择上，铜和铝各有优劣，最佳选择取决于具体应用场景和优先级考量。铜绕组凭借其优异的导电性、机械强度和连接可靠性，更适合高效率需求（如数据中心、高频应用）、空间受限环境、高短路风险场合以及维护条件有限的偏远地区。而铝绕组则以更低的初始成本、显著的重量优势（适合移动变电站或对重量敏感的场景）以及良好的环保回收性能，成为低负载率、间歇运行或预算敏感项目的理想选择。随着铜包铝复合材料等新技术的出现，传统界限正逐渐模糊。建议决策时结合国际标准（IEC、IEEE）进行全生命周期成本分析，并考虑维护条件与最新技术发展，以确保变压器长期高效可靠运行。
