纱包线、丝包线、膜包线、漆包线有什么区别？

在变压器、电抗器和电机等电气设备的制造中，绕组导线的绝缘处理是决定产品性能和可靠性的关键因素。纱包线、丝包线、膜包线和漆包线是四种常见的绝缘导线类型，它们在绝缘材料、制造工艺、性能特点和应用场景上各有不同。本文将详细解析这四种绝缘导线的区别，帮助您根据具体应用需求做出最佳选择。

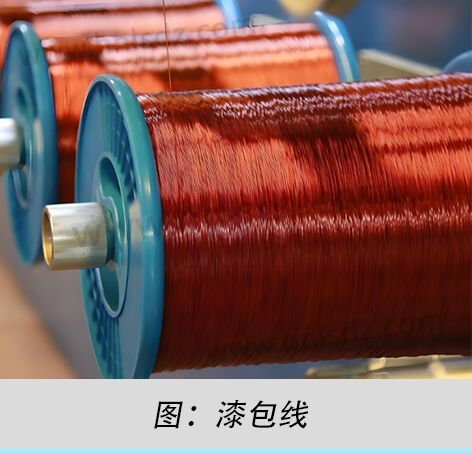

1.漆包线(Enameled Wire)

漆包线是目前变压器和电抗器制造中使用最广泛的绝缘导线类型，它通过在铜或铝导体表面涂覆多层高分子绝缘漆膜而形成绝缘层。

●制造工艺与材料特性

漆包线的制造采用"涂覆-烘烤"工艺，导体经过多道涂漆和高温固化过程。常用的绝缘漆包括：

● 聚酯漆(Polyester)：具有优良的机械强度和耐热性(130℃)

● 聚氨酯漆(Polyurethane)：易于焊接，常用于高频应用

● 聚酰亚胺漆(Polyimide)：耐高温可达220℃以上

● 聚酰胺酰亚胺漆(AI Wire)：综合性能优异，耐温180℃

绝缘漆的分子结构在高温固化过程中形成交联网络，这种结构赋予漆包线优异的电气性能和机械强度。漆膜厚度通常在0.02-0.1mm之间，可通过国际标准IEC 60317或美国标准NEMA MW 1000进行分类。

●性能优势与应用场景

漆包线的优势主要体现在：

•高空间利用率：薄而均匀的漆膜使绕组更加紧凑

•优异的介电强度：典型值可达5-10kV/mm

•良好的热稳定性：高温下不易老化

•机械柔韧性：适合自动绕线工艺

这些特性使漆包线成为中小型变压器、电机绕组和电感元件的首选，特别是在空间受限的高功率密度应用中表现突出。

●技术参数对比

下表展示了常见漆包线的关键参数：

2.纱包线(Cotton Covered Wire)

纱包线是一种传统的绝缘导线，通过在导体表面缠绕棉纱或人造纤维纱线作为绝缘层。

●结构与制造工艺

纱包线的制造采用"绕包"工艺，纱线以特定角度和张 力螺旋缠绕在导体表面，通常需要多层缠绕以达到足够的绝缘厚度(0.2-0.5mm)。为提高绝缘性能，纱线常经过绝缘油或树脂浸渍处理。

纱包线的绝缘性能主要依赖于：纱线本身的绝缘特 性、绕包密度和均匀性和浸渍材料的性能。

●特点与应用局限性

（1）纱包线的优点

纱包线具有优异的耐电晕性能，其纤维结构能均匀分布电场，减少局部放电，使电晕起始电压比同厚度漆包线高出30%-50%，特别适用于高频、高压环境。同时，多孔结构带来出色的散热能力，通过增强空气对流可降低绕组温升15-20℃，适合高功率密度设备。

此外，厚实的纱层提供了良好的机械保护，能有效缓冲振动和冲击，即使局部破损也不会立即导致整体绝缘失效，这一"失效安全"特性使其在矿山机械、轨道交通等高振动环境中表现突出。

（2）纱包线的缺点

纱包线的主要不足在于空间利用率较低，较厚的绝缘层使其直径比漆包线大50%-100%，导致绕组填充系数仅为0.3-0.5，显著增加了设备体积和重量。

另一个突出问题是易吸湿性，在60%湿度环境下绝缘电阻会下降10倍，长期潮湿易引发纤维水解和霉变，必须进行额外浸渍处理。此外，制造工艺也存在局限，绕包速度不足50m/min且难以实现自动化，人工成本占比高，接头处理复杂也影响了生产效率。

这些特点使纱包线主要应用于某些特殊场景，如古董电器修复、高电压测试设备等传统领域。

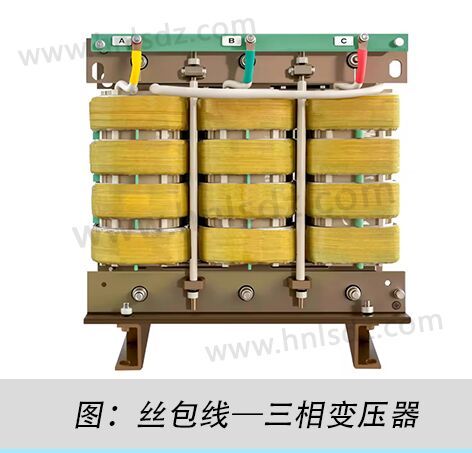

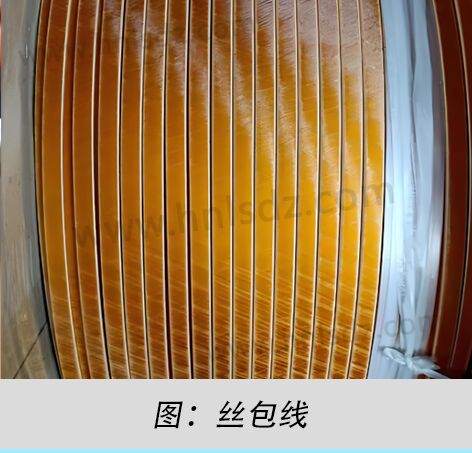

3.丝包线(Silk Covered Wire)

丝包线与纱包线类似，但使用天然或合成丝纤维作为绝缘材料，主要应用于高精度和高频电子设备。

● 材料特性与制造工艺

丝包线采用精细的蚕丝或合成丝(如聚芳酰胺)以高密度绕包，绝缘层厚度通常在0.1-0.3mm之间。为增强性能，常采用以下处理工艺：

·脱脂处理：去除丝纤维表面杂质

·浸渍处理：使用特殊树脂提高绝缘性能

·表面涂覆：添加保护层防止机械损伤

丝纤维的微观纤维结构形成均匀分布的微小气隙，这种结构赋予丝包线独特的介电特性。

● 高频特性与应用价值

丝包线在高频应用中的优势源于：

•低介质损耗：tanδ值通常低于0.01

•稳定的介电常数：频率特性优异

•精细调节能力：可通过绕包密度精确控制电容参数

这些特性使丝包线成为高频变压器、射频线圈和精密测量设备的理想选择，特别是在需要精确控制寄生参数的场合。

4.膜包线(Film Insulated Wire)

膜包线采用聚合物薄膜(如聚酯、聚酰亚胺)绕包或挤出包覆导体形成绝缘层，是现代高性能电气设备的优选方案。

● 薄膜材料与结构设计

常用薄膜材料包括：

•PET薄膜：厚度12-50μm，经济实用

•PI薄膜：耐高温达250℃以上

•PTFE薄膜：优异的耐化学性和低摩擦系数

膜包线的绝缘结构通常设计为：内屏蔽层(可选)+主绝缘薄膜(单层或多层)+外保护层(防刮擦)。这种多层结构可通过以下公式计算其理论击穿电压：

V_bd = E_bd × d × K

其中：

•V_bd：击穿电压(kV)

•E_bd：材料固有介电强度(MV/m)

•d：总绝缘厚度(mm)

•K：结构系数(0.7-0.9，考虑界面效应)

● 优点和应用场景

膜包线的高性能源于其精密的薄膜结构，采用分子级取向聚合物配合±1μm的厚度控制，使介电强度达到15kV/mm，是漆包线的3倍。通过等离子体预处理和纳米过渡层（如SiO₂掺杂）等特殊界面处理，显著提升了结合力和耐热性。

多功能集成设计将导电层、绝缘层和保护层复合，并添加Al₂O₃等纳米填料来改善导热性，使其在新能源汽车驱动电机中可耐受200℃高温和10万小时以上的电晕寿命，在航空航天电源系统中能适应-65-260℃极端温度并通过NASA认证，在5G基站高频变压器中实现εr=2.3的超低介电常数和tanδ<0.001的介质损耗，有效降低信号插损。

5.综合对比与选型指南

为帮助工程师正确选择绝缘导线类型，我们总结了下表，用于对比了四类导线在关键指标上的差异：

结论

纱包线、丝包线、膜包线和漆包线各有其独特的性能特点和适用场景。漆包线凭借其优异的综合性能和成本优势，成为大多数变压器和电抗器应用的首选；纱包线和丝包线在特殊领域仍保持应用价值；而膜包线则在高温、高频和高可靠性要求场景中展现出卓越性能。

随着材料科学和制造技术的进步，复合绝缘结构和纳米改性材料正在推动绕组线技术的新发展。工程师在选择绝缘导线时，应综合考虑电气性能、热性能、机械要求和成本因素，同时关注国际标准的最新发展，以确保设计出性能优越、可靠性高的电磁设备。
