温升过高融化变压器绝缘材料？

—温升参数全知讲解

作为变压器运营的关键参数，温升直接影响设备的安全运行和使用寿命。本文将全面解析变压器温升的核心概念、影响因素、国际标准及优化措施，帮助您深入理解这一关键参数，避免因温升过高导致的绝缘材料熔毁等严重事故。

1.变压器温升的基本概念与重要性

变压器温升(Temperature Rise)是指变压器在额定负载下运行达到热稳定状态时，其内部温度与环境温度的差值。这一参数之所以关键，是因为它直接决定了绝缘材料的老化速度和变压器的使用寿命。

当温升超过设计限值时，每增加8-10°C，绝缘材料的老化速度就会加倍，这一现象由Arrhenius反应速率理论决定，可用公式表示为：

老化速率 = A×e^(-Ea/RT)

其中：

·A为指前因子

·Ea为活化能(J/mol)

·R为理想气体常数(8.314 J/mol·K)

·T为绝对温度(K)

表1：温升等级数据表

2.温升过高的主要原因分析

● 负载电流超出设计容量

欧姆定律(I=V/R)表明，电流通过导体时会产生热量，其发热量遵循焦耳定律Q=I²Rt。当变压器负载超过额定容量时，绕组电阻产生的热量呈平方倍增长。例如，负载率从100%增加到120%，发热量将增加44%。这种过载情况会导致热量积累速度超过散热能力，使温升迅速超过设计限值。

● 冷却系统效率下降

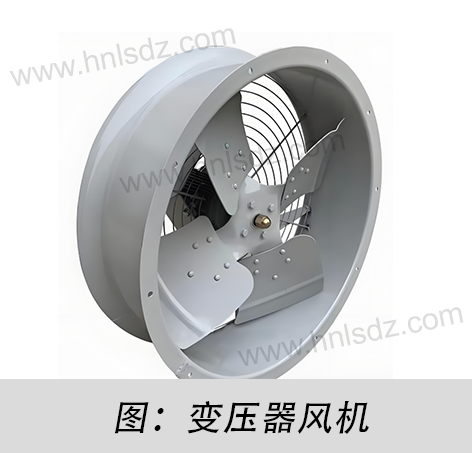

变压器冷却效率遵循牛顿冷却定律：q=hAΔT，其中q为散热量，h为传热系数，A为散热面积，ΔT为温差。当散热器堵塞、冷却油循环不畅或风扇故障时，传热系数h显著降低。实践数据显示，散热器表面灰尘积累厚度达1mm时，散热效率可能下降20-30%。

● 环境温度过高

根据IEC 60076-7规定，变压器额定容量基于环境温度不超过40°C设计。当安装场所通风不良或环境温度过高时，ΔT(温差)减小，导致散热驱动力不足。例如，环境温度从30°C升至45°C时，相同负载下的绕组温升可能增加15-20°C。

● 绝缘材料劣化

绝缘材料的导热系数(λ)随老化程度增加而降低。新油纸绝缘系统的λ值约为0.15-0.18 W/(m·K)，而严重老化后可能降至0.10 W/(m·K)以下。这种劣化会形成局部热点，引发恶性循环：温度升高→绝缘劣化加速→导热能力进一步下降→温度继续升高。

3.温升过高的后果与风险评估

● 绝缘材料熔毁机制

当温度超过绝缘材料的玻璃化转变温度(Tg)时，高分子链段开始运动，材料逐渐失去机械强度。以常见的Nomex绝缘纸为例，其Tg约为220°C，达到此温度后抗张强度会迅速下降。IEEE调查显示，约38%的变压器故障与绝缘热老化直接相关。

● 介质损耗增加

绝缘材料的介质损耗因数(tanδ)与温度呈指数关系：tanδ=tanδ0×e^(αT)，其中α为材料常数。高温下tanδ增大导致更多电能转化为热能，形成正反馈循环。实测数据表明，A级绝缘材料在105°C时的tanδ比70°C时高3-5倍。

● 气体生成与油质劣化

根据Duval三角分析法，当热点温度超过300°C时，绝缘油会大量裂解产生C2H2等故障特征气体。每升高10°C，油氧化速度约增加一倍，酸值(KOH)上升0.03-0.05 mg/g，导致油纸绝缘系统寿命缩短。

表2：不同温升水平对变压器寿命的影响

结论与最佳实践建议

变压器温升管理需要综合考虑设计、运行和维护多方面因素。建议用户定期进行红外检测和油品分析，保持冷却系统清洁高效，并建立温升监测数据库实现趋势预警。通过科学的温升管理，可显著延长设备寿命并降低故障风险。如需专业支持，我们的技术团队可提供定制化解决方案。
