如何通过变压器结构设计来控制温升？

—关键技术解析

在电力传输与分配系统中，变压器作为核心设备，其运行温度直接影响着设备可靠性、能效表现和使用寿命。国际能源署(IEA)的研究数据表明，变压器温升每降低10K，其绝缘材料老化速度可减缓50%，同时效率提升0.3%-0.7%。随着全球能源转型加速，各国能效法规日趋严格（如欧盟Ecodesign 2021法规要求配电变压器空载损耗降低10%-20%），温升控制已成为变压器设计的关键指标。本文将从材料科学、电磁学、热力学等多学科交叉视角，系统分析变压器结构优化与温升控制的工程实践方案，为行业提供技术参考。

1.铁芯系统优化：从材料革新到结构创新

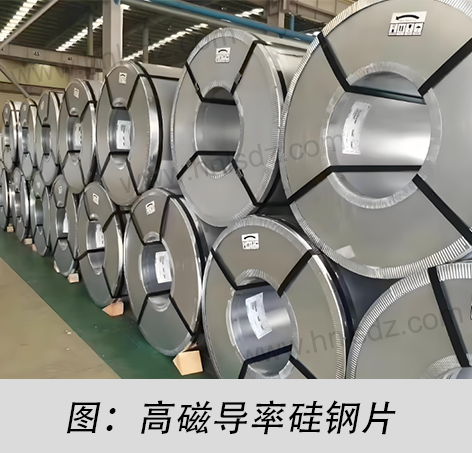

● 高导磁硅钢片的微观机理与宏观效益

铁芯损耗约占变压器总损耗的30%-50%，采用先进硅钢片是降低温升的基础措施。从微观层面看，冷轧取向硅钢片(CRGO)通过控制轧制工艺使高斯织构占比达85%以上（普通硅钢仅30%-40%），这种晶体取向使磁化方向与易磁化轴高度一致，将磁滞损耗降低40%-60%。日本钢铁工程控股公司(JFE)的研究表明，0.23mm厚度的30JG120硅钢片在1.7T工作磁密下，单位损耗仅1.10W/kg，比传统0.3mm硅钢降低25%。

在实际工程应用中，需要考虑以下关键参数：

• 厚度选择：0.23mm硅钢片比0.27mm的涡流损耗降低15%，但成本增加20%

• 涂层技术：磷酸盐+硅酸盐复合绝缘涂层可使叠片间绝缘电阻达100Ω·cm²以上

• 磁致伸缩控制：通过激光刻痕处理将磁致伸缩系数控制在0.5ppm以下，减少振动发热

表1：不同铁芯材料的对比

● 接缝结构创新的流体力学与电磁学耦合分析

铁芯接缝区域的磁通分布不均匀会产生局部热点，采用多物理场协同优化可显著改善这一状况。斜接缝设计使磁通转向角度从90°降至45°，通过有限元仿真可见，这种结构使接缝区最大磁通密度从1.8T降至1.5T，局部损耗降低35%。ABB公司的实践表明，五级阶梯接缝配合0.5mm接缝间隙，可使空载电流降低12%，相应减少铁芯温升4-6K。

关键技术要点包括：

•接缝角度优化：45°斜接缝比直接缝的横向漏磁降低50%

•步进式设计：三级阶梯接缝使磁通过渡更平缓，接缝区温升降低3-5K

•激光处理：局部激光照射可使硅钢片接缝区晶粒尺寸细化至20-30μm

2.绕组系统设计：从导体选择到热场优化

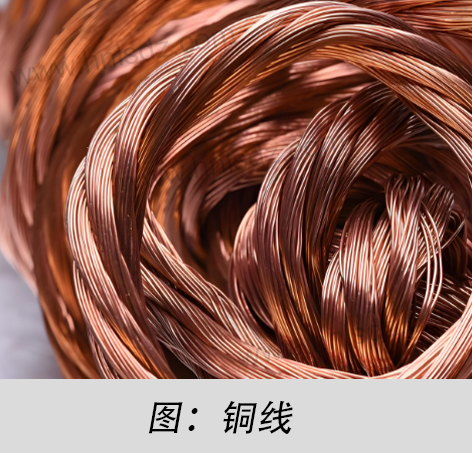

● 导体材料的电-热耦合设计原则

绕组导体的交流电阻特性直接影响负载损耗，需要综合考虑集肤效应和邻近效应。当导体厚度d与透入深度δ（50Hz下铜导体δ≈9.3mm）比值超过1.5时，交流电阻将急剧增加。采用换位导线可有效解决这一问题：每根导体沿轴向定期换位（通常每5-10mm一次），使各股线位置均等化，将环流损耗控制在总损耗的5%以内。

工程实践中需注意：

•导体形状优化：宽厚比3:1的扁铜线比圆线的交流电阻系数低15%

•换位频率设计：对于1000A以上大电流绕组，应采用≤8mm的换位节距

•绝缘系统匹配：Nomex®绝缘纸(耐温180℃)配合0.05mm厚度，使填充系数达0.85

导体损耗的精确计算可采用下述修正公式：

Rac = Rdc[1 + 0.00393(T-20)]·(1 + k_s·F(d/δ) + k_p·G(s/d))

其中：

•k_s为集肤效应系数(0.8-1.2)

•k_p为邻近效应系数(0.5-1.0)

•F和G为经验函数

● 绕组热场分布的主动控制策略

通过计算流体动力学(CFD)分析可见，传统连续式绕组轴向温度梯度可达15-20K，而采用轴向分裂结构配合导向油道后，最大温差可控制在8K以内。西门子Energy的案例显示，在800kVA配电变压器中，采用以下措施可使绕组热点温度降低12K：

•径向分区：将绕组分为4个并联支路，电流密度从3.2降至2.6A/mm²

•轴向油道：设置6mm宽垂直油道，油流速从0.1m/s提升至0.25m/s

•端部屏蔽：铜制静电环使端部场强从3.5kV/cm降至2.0kV/cm

3.冷却系统创新：从被动散热到智能调控

● 油路系统的多尺度优化方法

油浸式变压器的散热效率取决于油流组织，计算表明，优化后的导向冷却系统可使换热系数h提高30%-50%。关键参数关系为：

Nu = 0.023·Re^0.8·Pr^0.4

其中努塞尔数Nu反映换热强度，雷诺数Re表征流动状态，普朗特数Pr为流体物性参数。

实践表明：

•油道尺寸：6-8mm油道宽度使油流处于最佳湍流状态(Re≈4000)

•流速控制：0.2-0.3m/s流速区间使压损与换热达到平衡

•新型冷却油：合成酯油比矿物油粘度低15%，换热系数提高20%

● 智能冷却系统的动态响应特性

基于物联网的智能冷却系统可根据负荷率实时调节，试验数据显示：

•风扇控制：当负荷<60%时，间歇运行可使能耗降低40%

•油泵调速：变频控制使部分负载下油泵功耗降低50%

•热管技术：在热点区域嵌入热管，局部热流密度处理能力达50W/cm²

4.国际标准演进与技术创新趋势

最新能效标准对温升提出更严要求：

•IEC 60076-14:2019：新增热点温度实时监测要求

•IEEE C57.91-2011：将顶层油温升限值从60℃降至55℃

•中国GB 20052-2020：能效1级变压器要求空载损耗降低20%

未来技术发展方向包括：

•数字化热管理：基于数字孪生的温度场实时预测

•新型冷却介质：纳米流体提高换热系数30%以上

•超导技术应用：高温超导变压器可消除铜损

结论：面向碳中和的变压器温升控制技术路径

变压器温升优化需要构建"材料-结构-控制"三位一体的技术体系。实践表明，综合采用本文所述措施，可使典型油浸式变压器的温升降低15-25K，效率提升0.8%-1.5%，年CO₂排放减少5-10吨（以1000kVA变压器计）。建议制造商建立多物理场协同设计平台，将温升控制贯穿产品全生命周期。
