电抗器温升过高可能由哪些原因引起？

—国际视角深度解析

电抗器作为电力系统中调控电流、抑制谐波、保障稳定的核心设备，其运行温度的健康状况直接关乎整个电网的安全性与可靠性。根据IEEE C57.21及IEC 60076-6等国际标准，电抗器运行时其绕组与铁芯（如适用）的温升必须严格控制在设计限值内。温升异常超标不仅是性能劣化的预警信号，更是潜在的严重故障前兆，可能导致绝缘材料加速老化、机械强度下降，甚至引发火灾事故。因此，精准诊断温升过高的根源，对全球电力工程师和运维团队而言至关重要。

本文将深入探讨六大核心成因，提供符合国际工程实践的分析与对策。

1.核心原因一：过载运行（电流超标）

● 原因详解：电抗器设计时有其额定电流。当系统实际流经电抗器的电流（I）持续或反复超出 In 值时，即发生过载。

● 温升机制：

–铜损激增：绕组中的功率损耗（铜损, Pcu）与电流的平方成正比关系（Pcu ∝ I²）。电流超出10%，铜损就增加约21%；超出20%，铜损激增约44%。巨大的额外损耗直接在绕组电阻上转化为热量。

–铁损加剧（铁芯电抗器）：过大的电流可能驱使铁芯工作点深入饱和区（Core Saturation）。一旦饱和，铁芯磁导率急剧下降，为维持必要的磁通量，励磁电流会非线性地大幅增加，导致铁损（Iron Losses）显著上升，释放更多热量。

● 后果：由过载产生的巨大热量若无法被散热系统及时带走，必然导致绕组热点温度（Hot-Spot Temperature）快速攀升，远超设计允许值。

● 诊断与对策：

–实时监测：必须部署高精度电流互感器（CT）和温度传感器（如PT100），对运行电流和关键点温升进行持续在线监测。

–负载管理：分析历史负荷曲线，优化系统运行方式。必要时升级电抗器容量或增设并联设备分担负荷。效果原理： 将运行电流压至额定值以下，从根本上遵循Pcu ∝ I²法则降低损耗发热源。

2.核心原因二：散热系统效能严重下降

● 原因详解：电抗器温升（ΔT）核心取决于其内部总损耗（Ptotal）和整体热阻（Rθ, Thermal Resistance）：

ΔT = Ptotal × Rθ

散热系统失效直接导致 Rθ 飙升。

● 常见失效模式：

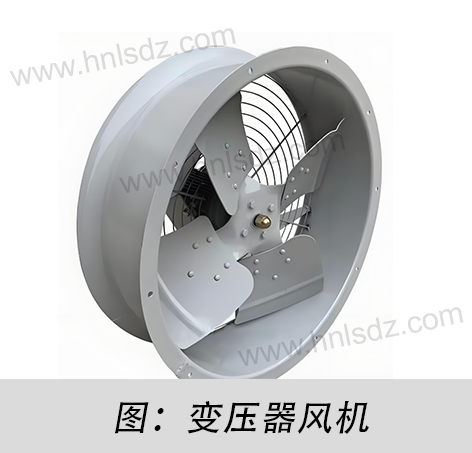

–风冷失效：风机停转、过滤器严重堵塞导致冷却风量（Airflow Rate）不足或中断（常见于空心电抗器）。

–液冷故障：冷却液泵失效、管道堵塞、散热器（Radiator）脏污或冷却液（Coolant）不足/劣化（常见于油浸铁芯电抗器）。

–表面积尘/油垢：厚重污垢层在电抗器表面（尤其是散热片）形成绝热屏障，极大阻碍对流换热（Convective Heat Transfer）效率。

● 温升机制：热阻 Rθ 急剧增大，即使电抗器自身损耗 Ptotal 正常，根据公式 ΔT = Ptotal × Rθ，温升 ΔT 也必然大幅超标。

● 诊断与对策：

–检查维护：定期检查风机运转状态、滤网清洁度、冷却液位/品质、泵压及散热器表面清洁状况。建立预测性维护计划。

–清洁与更换：彻底清除散热器表面积尘油垢；清洗或更换失效滤网；补充或更换合格冷却液。效果原理：直接恢复散热通道畅通，显著降低热阻 Rθ，提升系统散热能力。

–环境优化：确保安装空间通风良好，符合制造商规定的最小净空要求，避免热空气回流。

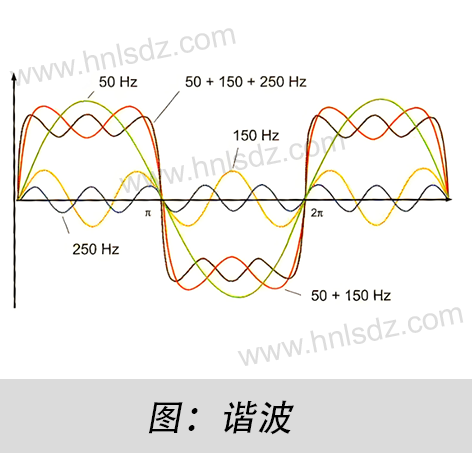

3.核心原因三：谐波污染（Harmonic Distortion）

● 原因详解：现代电力系统中，非线性负载（如变频器VFD、整流器、数据中心电源）大量使用，向电网注入丰富的高次谐波电流（Harmonic Currents）。

● 温升机制：

–高频趋肤/邻近效应：高频谐波电流导致导体内部的电流分布严重不均（趋肤效应 Skin Effect）及导体间磁场相互干扰（邻近效应 Proximity Effect），显著增大绕组的交流电阻（AC Resistance），从而急剧增加铜损（高频附加损耗）。谐波次数越高，此效应越显著。

–铁损非线性增长：谐波电压/电流导致铁芯磁滞回线畸变、局部饱和加剧，且铁损（磁滞损耗 + 涡流损耗）与频率的1.x次方（通常1.3-1.6）及磁通密度幅值的y次方（通常≈2）强相关。谐波的存在使铁损远超仅基波时的理论值。

–潜在谐振风险：在某些工况下，系统谐波频率可能与电抗器自身电感及系统电容形成谐振（Resonance），导致特定次谐波电流被极度放大，产生灾难性过载。

● 后果：谐波引起的损耗增加往往隐蔽性强，常规监测量（总电流有效值）可能未显著超标，但热点温升已异常升高。

● 诊断与对策：

–电能质量分析：使用专业电能质量分析仪（Power Quality Analyzer）测量总谐波畸变率（THD%）及各次谐波电流含有率（尤其关注5th, 7th, 11th, 13th）。

–谐波治理：在谐波源处或公共连接点加装有源/无源电力滤波器（APF/PPF）；优化系统设计，避免谐振点。效果原理： 滤除或大幅削弱高频谐波分量，消除趋肤/邻近效应及铁损异常增长的源头。

–选型强化：对谐波环境恶劣场景，选用设计上特别加强（如采用利兹线、更薄硅钢片）、额定值为“K-Factor”或“Harmonic Mitigating”的电抗器。

4.核心原因四：绝缘劣化与内部缺陷

● 原因详解：电抗器内部绝缘材料（匝间绝缘、层间绝缘、主绝缘）在长期电、热、环境应力下逐步老化，或制造/安装中遗留隐蔽缺陷（如悬浮电位点、绝缘薄弱点）。

● 温升机制：

–局部放电（PD）与漏电流：老化或缺陷导致绝缘性能下降，引发局部放电（Partial Discharge）。持续的PD不仅直接侵蚀绝缘材料，其能量也转化为热能。绝缘电阻下降还会增大漏电流（Leakage Current），产生附加损耗发热。

–匝间短路风险：严重老化或缺陷可能造成匝间绝缘击穿，形成局部短路环流（Circulating Current），产生巨大短路损耗集中释放，造成局部温度急剧飙升。

● 后果：此原因导致的温升往往伴随放电声、异常气味、溶解物（油浸式）或绝缘参数（如Tanδ）明显劣化。

● 诊断与对策：

–绝缘诊断试验：定期进行绕组电阻、绝缘电阻（IR）、极化指数（PI）、介质损耗角（Tanδ）、局部放电（PD）测量及油色谱分析（DGA，适用于油浸式）。

–及时维修/更换：发现绝缘性能严重劣化或存在明确缺陷时，必须停运检修或更换电抗器。效果原理：消除内部异常放电和附加损耗源，切断绝缘劣化-温升加剧的恶性循环。

5.核心原因五：设计不当或安装错误

● 原因详解：

–设计裕度不足：设计时对实际运行工况（如散热条件、谐波水平）预估不足，所选材料等级过低（如绝缘耐热等级Class不足），热设计计算错误。

–安装工艺缺陷：连接端子松动导致接触电阻（Contact Resistance）过大；绕组或磁路紧固件松动引发电磁振动加剧（Vibration）；风道阻塞；散热器安装倾角错误影响油循环。

● 温升机制：

–热点及接触发热：接触电阻过大处形成额外热点。电磁振动产生机械摩擦导致附加温升。

–冷却失效：错误的安装直接破坏了预设的冷却路径或效率。

● 对策：

–严格选型与审核：依据IEC/IEEE标准及实际工况严选设备，审核设计报告。

–规范安装与质检：由认证工程师严格按厂方指导书施工，重点检查电气连接紧固扭矩、冷却系统安装、减震措施及空间布局。进行回路电阻（DLRO）测试。效果原理：确保设计符合实际需求，消除安装引入的额外损耗及对散热的阻碍。

6.核心原因六：恶劣运行环境

● 原因详解：电抗器实际运行环境远超设备设计的环境条件等级。

● 关键因素：

–环境温度超标：安装场所通风不良，或地处高温地带（如沙漠电站、钢铁厂车间），环境温度持续高于设计值（如>40°C或55°C）。

–海拔过高：高海拔地区空气稀薄，导致散热能力（尤其对流和空气绝缘强度）显著下降。海拔每升高1000米，温升修正系数约增加3-5%。

–粉尘/腐蚀性气体：污染严重环境堵塞散热通道，侵蚀材料表面。

● 温升机制：基础公式

ΔT = Ptotal × Rθ

中，最终温升是绕组对环境的温升ΔT加上环境温度Ta。Ta过高直接推高绕组绝对温度。同时，高温、稀薄或污浊的空气显著增大热阻 Rθ。

● 对策：

–改善通风与冷却：安装强制通风设施（如工业风扇）、空调或水冷系统。效果原理： 直接降低环境温度Ta并增强冷却介质流动能力，降低Rθ。

–环境隔离：建立清洁密闭室或采用防护等级（IP Rating）更高的外壳。

–高海拔选型：选用专门设计或经海拔修正认证（Derating for Altitude）的电抗器。效果原理：  设备自身强化散热设计或额定值降容使用，补偿高海拔带来的散热能力损失。

表1：常见电抗器类型及其典型温升特性与关注点

表2：谐波频谱对电抗器损耗与温升的影响机制

关键温升公式详解

电抗器稳定运行时的温升核心公式为：

ΔT = Ptotal × Rθ

（1）ΔT:电抗器热点或平均温度相对于冷却 介质入口温度（通常指环境温度）的升高值。这是需要控制的核心指标。

（2）Ptotal:电抗器运行时的总损耗。这包括：

–铜损:电流流经绕组电阻产生的损耗，是主要损耗源，且随电流增加呈平方级增长 (Pcu ∝ I²)。

–铁损:仅存在于铁芯电抗器。主要由：

•磁滞损耗:与频率 f 和磁通密度幅值 B_max 的 n 次方成正比 (Ph ∝ f * B_maxⁿ, n≈1.6-2.2)。取决于铁磁材料的特性。

•涡流损耗: 与频率 f 的平方和磁通密度幅值 B_max 的平方成正比 (Pe ∝ f² * B_max²)。可通过使用薄片叠压铁芯减小。

–附加损耗: 如结构件中的涡流损耗等，通常占比小但复杂。

（3）Rθ: 总热阻。这是衡量电抗器内部产生的热量传递到最终冷却介质（如空气或油）难易程度的关键参数。Rθ越高，散热越困难，相同损耗下温升ΔT 就越高。Rθ由电抗器内部结构材料导热路径、绝缘层热阻以及外部散热方式（自然对流、强制风冷、油循环冷却效率）共同决定。

降低温升的根本途径：

（1）减小 Ptotal:避免过载、治理谐波、选用低损耗材料的设计。

（2）降低 Rθ:优化散热设计（如增大散热面积、改善风道/油道）、保障散热系统有效运行（清洁、风机/油泵正常）、改善安装环境通风与温度。

总结：全球视野下的电抗器热管理策略

电抗器温升过高是一个多因素耦合的系统性问题，涉及电气、电磁、热力学、材料及环境工程等多学科知识。从过载和谐波引发的损耗激增，到散热失效导致的热阻飙升，再到绝缘劣化与设计安装缺陷埋下的隐患，以及严苛环境的直接挑战，每个环节都可能成为温升失控的导火索。遵循 IEC、IEEE 等国际标准进行设计选型、规范安装、定期监测（电流、温度、电能质量、绝缘状态）与预防性维护（清洁、检查冷却系统），是保障电抗器长期低温安全运行、最大化资产寿命的基石。

建议全球用户配备红外热成像仪定期巡检，并利用专业在线监测系统实时掌握设备健康状态，以数据驱动决策，有效预防因温升过高导致的意外停机与安全事故。
