再生铜线能否用于变压器？

—全面解析与专业建议

在全球环保意识日益提升的背景下，再生材料在各行业的应用越来越广泛。对于变压器制造商和用户而言，"再生铜线能否用于变压器"成为一个备受关注的问题。本文将从材料特性、国际标准、性能影响和经济效益等多个维度，系统分析再生铜线在变压器中的应用可能性，帮助您做出明智决策。我们将探讨再生铜与原生铜在导电性、机械性能等方面的差异，解析IEC、IEEE等国际标准对材料使用的规定，并提供实用的选择建议。

1.再生铜与原生铜的材料特性对比

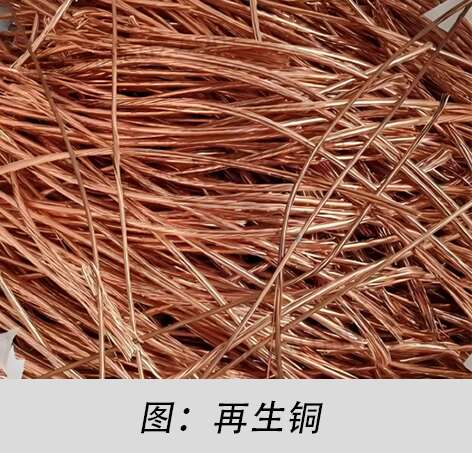

再生铜是通过回收废铜料（如电线、电子元件、工业废料等）经过熔炼、精炼等工艺处理后得到的铜材。与直接从铜矿石冶炼得到的原生铜相比，两者在化学成分和物理特性上存在一些差异，这些差异直接影响其在变压器中的应用效果。

● 导电性能差异

铜的导电性能主要取决于其纯度，杂质含量越高，导电性越差。国际退火铜标准(IACS)将纯度100%、电阻率为0.01724 Ω·mm²/m的铜的导电率定义为100%。优质原生铜的导电率通常可达101%IACS以上，而再生铜的导电率根据处理工艺不同，一般在98%-101%IACS之间。

导电率计算公式：

导电率(%IACS) = (0.01724 / 实际电阻率) × 100

其中电阻率可通过四探针法或涡流法测量。

表1：不同纯度铜的导电性能比较

● 机械性能对比

变压器绕组需要铜线具有良好的延展性和抗拉强度，以承受绕制过程中的机械应力。再生铜由于经历了多次熔铸过程，晶格结构中可能含有更多缺陷，导致：

•抗拉强度差异：优质再生铜与原生铜相差不大(约2-5%)，但低质再生铜可能低10%以上

•延伸率降低：多次加工使铜的延展性下降，在紧密绕制时可能出现微裂纹

•硬度增加：杂质元素的固溶强化效应可能导致铜线变硬，影响绕制工艺性

● 杂质含量与分布

再生铜的最大挑战是杂质控制。常见的杂质包括：

•金属杂质：Sn、Pb、Fe、Ni等，主要来自焊接材料和合金组分

•非金属夹杂：氧化物、硫化物等，来源于绝缘层燃烧残留

•气体含量：H、O等溶解气体，影响后续加工性能

这些杂质不仅降低导电性，还会影响铜线的长期可靠性和变压器寿命。现代电解精炼技术可使再生铜纯度达到99.99%，但成本相应提高。

2.国际标准对变压器用铜线的规定

全球主要标准组织对变压器用导体材料有明确要求，了解这些规定对产品设计至关重要。

● IEC标准要求

国际电工委员会(IEC)在IEC 60076系列标准中规定：

•IEC 60076-1：电力变压器通用要求，强调材料必须保证变压器30年以上的设计寿命

•IEC 60851：绕组线试验方法，对导电率、伸长率等有具体测试要求

•IEC 60228：导体电阻标准，规定20°C时最大直流电阻值

虽然IEC标准未明确禁止再生铜，但要求材料必须满足所有性能指标，这对再生铜的精炼工艺提出了高要求。

● IEEE标准规范

IEEE Std C57.18.10-1998规定：

"绕组导体应使用高导电率铜(≥100%IACS)，无明显表面缺陷，化学成分符合ASTM B49标准"

ASTM B49对电工用铜的杂质总量限制为≤0.03%，其中单个杂质≤0.01%。这对再生铜的原料选择和精炼工艺提出了挑战。

●欧盟RoHS与REACH法规

环保法规对再生铜中危险物质的限制：

•铅(Pb)含量：通常要求<100ppm(电力设备)

•镉(Cd)、汞(Hg)等：限制在ppm级

•多溴联苯(PBBs)等阻燃剂：不得检出

符合这些法规的再生铜成本接近原生铜，但可获得环保认证溢价。

3.再生铜对变压器性能的影响分析

在技术可行性与经济性之间取得平衡，需要深入理解再生铜对变压器各项性能的具体影响。

● 效率与损耗影响

变压器的负载损耗主要包括：直流电阻损耗(I²R)、涡流损耗和杂散损耗。

再生铜因电阻率略高，会增加直流电阻损耗。一台1000kVA变压器使用导电率99%IACS的再生铜比101%IACS的原生铜，75°C时负载损耗约增加1.5-2%。按10年运营周期计算，电力成本差异可能超过材料价差。

损耗计算公式：

总铜损 = I² × R × (1 + α × (T-20)) + 涡流损耗

其中：

•R：20°C直流电阻

•α：铜电阻温度系数(0.00393/°C)

•T：工作温度

● 热性能与寿命预测

变压器寿命主要受绝缘材料热老化影响，而热老化速率遵循Arrhenius定律：

老化速率 = A × e^(-Ea/RT)

其中：

•A：指前因子

•Ea：活化能

•R：气体常数

•T：绝对温度(K)

绕组温度每升高6-8°C，绝缘寿命减半。再生铜因电阻略高，在相同负载下运行温度可能高2-3°C，经20-30年积累，理论寿命影响约为10-15%。

● 短路承受能力

变压器短路时承受巨大电磁力，铜线需具备足够机械强度。再生铜因加工历史复杂，在以下方面需特别验证：

•动态屈服强度：抗瞬间短路力的能力

•应力松弛特性：长期受力后的形变恢复能力

•再结晶温度：高温下保持强度的能力

通过适当退火工艺可改善再生铜的这些性能，但需要在成本与性能间权衡。

4.经济性与环境效益的权衡

决策不仅基于技术参数，还需综合考虑全生命周期成本和环境效益。

● 成本结构分析

表2：再生铜与原生铜全生命周期成本比较(以1吨铜线为例)

● 环保认证溢价

获得以下认证可提升产品市场价值：

•EPD(环境产品声明)：量化环境效益

•Cradle to Cradle认证：验证材料可循环性

•绿色建筑评级加分：如LEED v4

这些认证通常要求再生材料比例≥30%，为使用再生铜提供商业动力。

5.实用建议与应用方案

基于前述分析，我们为不同应用场景提供分级建议：

● 推荐使用再生铜的情况

•配电变压器(≤2500kVA)：负载率较低，效率差异影响小

•短期使用设备：如临时施工变压器，寿命要求<15年

•环保优先项目：需获得绿色认证或满足ESG目标

•高价格敏感市场：材料成本压力大于效率考量

● 谨慎使用或避免使用的情况

•大型电力变压器(≥10MVA)：效率差异放大导致运营成本过高

•高温升设计变压器：叠加效应加速绝缘老化

•高频变压器：集肤效应使杂质影响更显著

•高可靠性要求场合：如核电、数据中心等

● 质量控制关键点

若选择再生铜，建议采取以下质量保证措施：

● 源头控制：建立稳定的废铜供应渠道，优先选择：

–1类废铜(洁净粗铜)

–电机绕组废料

–电镀厂阳极残料

● 精炼工艺优化：

–采用电解精炼而非简单熔炼

–添加磷脱氧处理

–控制铸造速度以减少氧化物夹杂

● 性能验证测试：

–导电率测试(按IEC 60468)

–拉伸试验(按ASTM E8)

–弯曲试验(验证绕制性能)

–氢脆试验(防止长期失效)

结论

再生铜在变压器中的应用并非简单的"是"或"否"的问题，而是需要根据具体应用场景、性能要求和成本结构进行综合评估的技术经济决策。通过本文分析可以得出以下关键结论：

1.技术可行性：现代精炼技术可使优质再生铜基本达到变压器应用要求，但需要严格的质量控制体系支持。

2.性能影响：在中小型、低负载率变压器中，再生铜的性能差异影响有限；但在大型、高效变压器中，原生铜仍是首选。

3.标准合规：只要满足IEC、IEEE等相关标准的性能要求，使用再生铜不存在法规障碍。

4.经济平衡：考虑全生命周期成本时，再生铜的优势更多体现在环保溢价而非直接成本节约。

5.未来趋势：随着精炼技术进步和碳定价普及，高品质再生铜在变压器中的应用比例预计将稳步提升。

建议变压器制造商建立再生铜的评估和认证体系，与可靠供应商建立长期合作，并针对不同产品线制定差异化的材料策略。同时，积极开展LCA(生命周期评估)研究，量化使用再生铜的环境效益，为绿色营销提供科学依据。
