多绕组变压器的引出线如何避免相互干扰？

—国际标准下的深度解析

在电力系统、工业驱动和可再生能源领域，多绕组变压器因其高效的能量分配和电压变换能力成为不可或缺的设备。然而，随着绕组数量增加，引出线间的电磁干扰(EMI) 成为工程师面临的核心挑战，直接影响设备的电气绝缘性能、运行稳定性及寿命。本文将依据IEC 60076等国际标准，系统剖析干扰成因并提供可验证的解决方案。

1.电磁干扰成因：揭示能量串扰的核心物理机制

多绕组变压器内部的电磁干扰本质上是时变电场与磁场共同作用的结果，其强度与危害远超普通双绕组结构：

● 容性耦合（电场干扰）

● 成因：任意两根电位不同的引出线导体相当于电容的两个极板，其间存在杂散电容(Cs)。当一根导线(干扰源)上的电压快速变化(dv/dt 高，如开关操作、谐波电压)，变化的电场会通过Cs在另一根导线(被干扰线)上诱导出位移电流(i = Cs * dv/dt)，造成电压"噪声"。

● 危害：高频干扰信号影响测量/控制回路的准确性，或在绝缘薄弱点引起局部放电。

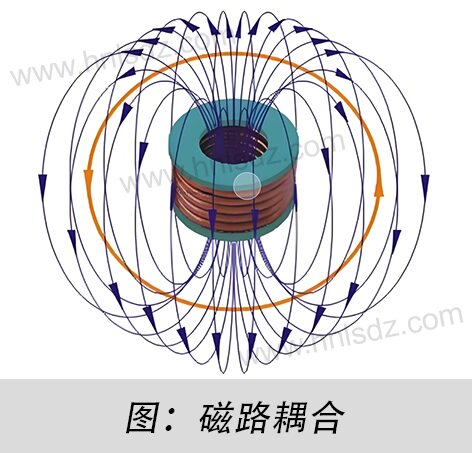

● 感性耦合（磁场干扰）

● 成因：流经一根导线的时变电流(di/dt 大，如短路电流、涌流)产生交变磁场。该磁场穿过附近导线形成的回路时，会感应出电势(V = -M * di/dt)，其中M为互感系数。

● 危害：感应电压叠加在正常工作信号上，导致保护继电器误动、控制系统失灵，严重时击穿绝缘。

表 1: 多绕组变压器引出线主要干扰类型与特性

2.关键应对策略：系统化解决干扰的国际工程实践

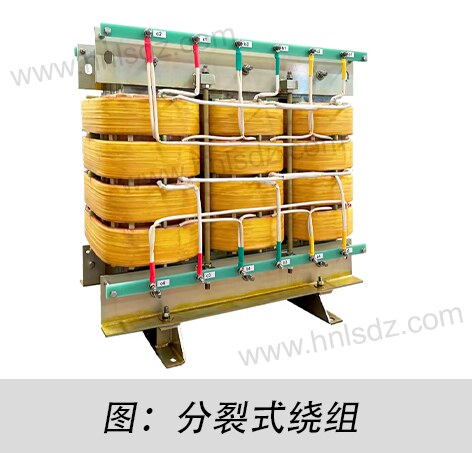

● 绕组物理布局与引出线空间排列优化 (物理隔离)

● 措施：严格遵循分层分区布置原则。将不同电压等级（如HV, MV, LV）或功能属性（主功率、控制、测量）的绕组在空间上明确分隔。引出线采用垂直交叉走线，避免平行长距离敷设（强制增大间距d）。

● 原理：

–电容耦合强度(Cs)与导体间距d成反比：根据平行导线电容公式

C ∝ ε * A / d

(ε:介质常数，A:相对面积)。

增大d能显著减小Cs，削弱容性串扰。

–互感(M)与环路面积(S)成正比：

感应电压

V_ind ∝ M * di/dt ∝ μ₀ * S * N / (2πr) * di/dt

(μ₀:真空磁导率，S:被干扰回路面积，N:匝数，r:距离)。

优化布线减小S和增大r，有效抑制磁干扰。

● 国际标准支持：IEC 60076-7 (Loading Guide) 强调绕组热点的控制需考虑电磁分布合理性，IEEE C57.12.00 (General Requirements) 对电气间隙有强制性规定，是物理隔离设计的核心依据。

● 静电与电磁屏蔽技术的应用 (主动隔离)

● 措施：

–静电屏蔽：在易受容性干扰的敏感引线（如测量线、通信线）外包裹金属箔/编织层（铜或铝），并确保单点可靠接地（通常接变压器本体或专用接地排）。主要是通过接地金属层截获干扰电场线(Cs被短路)，形成法拉第笼效应，阻止外部电场透入内部导体。

–电磁屏蔽：对高di/dt回路（如断路器操作引线）或极敏感回路，采用高磁导率材料（如坡莫合金、非晶态合金） 制作的封闭式屏蔽罩或隔板。是因为高磁导率材料提供低磁阻路径，将大部分干扰磁场约束在屏蔽体内（分流原理），并通过涡流损耗消耗磁场能量。

● 标准参考：IEC 62305-4 (雷电电磁脉冲防护) 系统阐述了屏蔽效能计算与材料选择准则，是高压大电流场景设计的基石。

● 阻抗匹配与滤波技术的嵌入 (电气滤波)

● 措施：

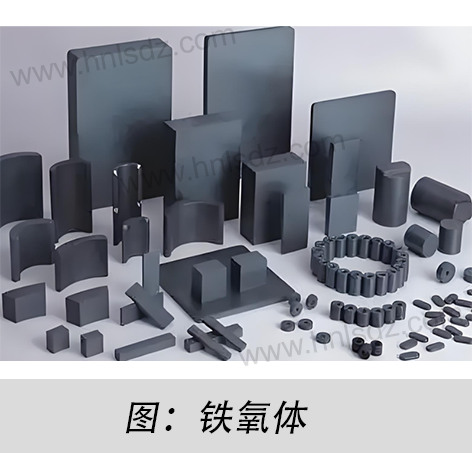

–铁氧体磁环：在易受高频干扰的引线上套入铁氧体磁环（bead），有效增加高频阻抗。这会利用铁氧体材料在高频下磁损耗（μ”主导）剧增的特性，将干扰高频能量转化为热能消耗，其阻抗 Z ∝ jωμ (ω:角频率，μ:复磁导率)。

–RC/LC滤波器：在敏感引线入口端安装专门设计的滤波器（如测量绕组输出端）。这样可以构成选频网络，在截止频率(f_c)处提供高衰减。例如简单RC低通滤波：f_c = 1/(2πRC)，对频率 > f_c的干扰大幅衰减。

● 应用场景：特别适用于抑制开关电源噪声、变频器输出谐波等高频率干扰，符合IEC 61800-3(调速系统EMC)要求。

● 绝缘材料与绝缘结构协同设计 (介质隔离)

● 措施：

–高介电强度材料：在引出线交叉点、靠近位置采用辐照交联聚乙烯(XLPE)、硅橡胶(SIR)或聚酰亚胺薄膜(Kapton) 等高强度绝缘。

–增加爬电距离与电气间隙：严格按照IEC 60664-1(绝缘配合)标准设计裕度，特别是污染等级高的环境。

–灌封/整体浇注：对紧凑型变压器，采用环氧树脂或聚氨酯进行真空浇注，消除空气间隙、提升散热、固化机械结构。

● 原理：

–提升绝缘材料的介电强度(E_b) 直接提高局部放电起始电压(PDIV)和击穿电压。

–增加爬电距离阻断沿面放电路径，增大电气间隙提高气体击穿电压（遵循巴申曲线 Paschen's Law）。

–整体浇注：固化后形成均匀致密绝缘体，消除内部气隙（局部放电源头），同时改善散热路径。

● 国际规范：IEC 60076-11对绝缘材料耐热等级、阻燃性及环保性有详细规定。

表 2: 常见变压器绝缘材料关键性能比较 (依据 IEC 60216 & UL 1446)

3.系统性验证：从设计到测试的全链条闭环

国际标准强制要求通过以下测试验证抗干扰设计有效性：

● 局部放电(PD)测试 (IEC 60270)：检测微弱放电信号，确保绝缘无隐患。

● 感应耐压测试 (IEC 60076-3)：施加高于额定值的电压验证主纵绝缘。

● 冲击电压(雷电/操作)测试 (IEC 60076-4)：考核绝缘耐受瞬态过电压能力。

● EMC测试 (IEC 61000-4系列)：验证传导骚扰与辐射骚扰发射水平及抗扰度。

工程实践表明：结合ANSYS Maxwell、JMAG等电磁场仿真软件在设计阶段进行耦合路径建模与优化，可大幅降低后期整改成本。

结论：工程设计精度的核心价值

多绕组变压器引出线干扰抑制是融合电磁场理论、材料科学、绝缘技术及精密制造的系统工程。遵循IEC、IEEE等国际标准，从物理隔离（布局优化）、主动隔离（屏蔽）、电气滤波（阻抗匹配）、介质隔离（绝缘提升） 四个维度协同发力，才能构建高可靠性的电磁兼容环境，满足全球市场对电能质量、设备安全及运行寿命的苛刻要求。

美国能源部研究显示：超过15%的变压器非计划停机源于局部放电引发的绝缘劣化，其中绕组及引线结构设计缺陷是关键诱因。德国VDE协会认证指出，采用优化屏蔽与分区浇注技术的紧凑型多绕组变压器，其平均无故障时间(MTBF)可提升40%以上。

把握国际标准，实现精准设计——让每一束电流都在纯净的电磁环境中高效流动！
