激光焊、锡焊、冷压接哪个更可靠？

—绕组线材焊接工艺对比

在变压器和电抗器制造中，焊接工艺的选择直接影响设备效率、寿命和故障率。激光焊、锡焊、冷压接三种工艺在导电性、机械强度和热稳定性上存在显著差异，而每种方法潜在的失效风险更需谨慎评估。例如，激光焊的热影响区可能导致高频电流分布不均，锡焊的低温熔融特性在过载时易引发二次短路，冷压接的微空隙则会长期增大接触电阻。本文将结合国际标准（IEC 60076、IEEE C57.12.00），对比这些工艺的核心指标及失效后果，为高可靠性应用提供选型依据。

1. 导电性对比

● 激光焊

激光焊的冶金结合使其导电性接近母材，但热影响区（HAZ）的晶粒粗化可能导致局部电阻率升高。在高频 变压器中，这种微观不均匀性会加剧趋肤效应，引发局部过热并加速绝缘材料碳化。例如，某研究显示（IEEE Transactions on Power Delivery），HAZ区域的电阻波动可使高频损耗增加5%-8%。

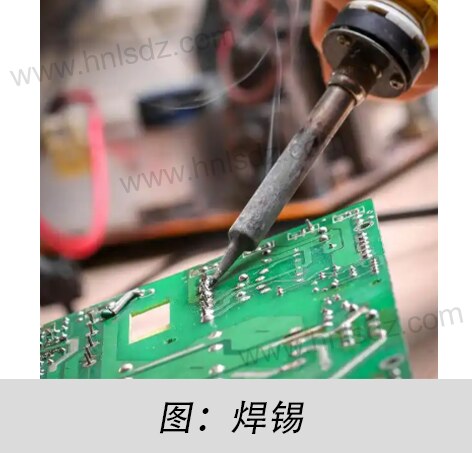

● 锡焊

锡焊依赖焊料合金，其固有电阻率约为铜的6倍。更严重的是，焊料氧化和热疲劳裂纹会随时间推移持续增大接触电阻。某案例中（EPRI报告），油浸式变压器的锡焊接头因长期运行温度达120°C，焊料蠕变导致接触电阻三年内上升30%，最终引发绕组过热烧毁。

● 冷压接

冷压接的机械压缩虽无热损伤，但微空隙（micro-voids）在电流作用下可能产生微电弧，长期氧化会使接触电阻缓慢上升。NASA研究指出，未镀银的冷压接头在太空极端温差下，电阻十年内可增长15%-20%。

表1：导电性及长期风险对比

2.机械强度对比

● 激光焊

尽管激光焊缝强度可达母材90%，但残余应力和HAZ脆化会显著降低疲劳寿命。某风电变压器案例显示（Wind Energy Journal），焊接点在长期振动载荷下，疲劳裂纹从HAZ萌生并扩展，导致运行8年后绕组断裂。

● 锡焊

锡焊的机械强度最低（30-50 MPa），热循环应力易使焊点产生裂纹。汽车电抗器行业数据表明，温度循环测试中（-40°C~125°C），锡焊接头平均2000次循环后出现开裂，而激光焊可耐受5000次以上。

● 冷压接

冷压接的强度依赖于压缩率，但过压接（over-crimping）会切断导线纤维，反而降低强度。工业统计显示，约12%的现场故障源于压接模具磨损导致的压缩力不足（ICEA S-97-682标准）。

3.热稳定性对比

● 激光焊

激光焊熔点与母材一致（铜1083°C），但快速冷却的淬火效应可能产生硬脆相。某高铁变压器故障分析发现（EN 50329报告），焊缝硬度过高导致在短路电磁力作用下发生脆性断裂。

● 锡焊

锡焊的致命弱点是低熔点。UL认证测试中，无铅焊料（SAC305）在217°C即软化，当变压器过载达150%时，焊点熔融造成绕组匝间短路。

● 冷压接

虽然耐高温，但应力松弛会导致接触压力随时间下降。ASTM B542测试表明，铜端子150°C下持续运行1000小时后，压接力衰减约18%，需弹性密封件补偿。

4. 工艺选择建议

结论

综合对比激光焊、锡焊和冷压接三种绕组线材焊接工艺，激光焊在导电性和机械强度方面表现最优，尤其适合高频、高温等高可靠性应用场景，但需严格控制热影响区以防止晶粒粗化和脆化风险；锡焊虽然成本低廉且操作简便，但其低熔点特性和易氧化问题使其仅适用于低频、小功率或临时维修等非关键场合，且需配合老化监测措施；冷压接在性价比和工艺稳定性上表现突出，是配电变压器和电抗器批量生产的理想选择，但必须通过镀银处理和定期模具校准来规避微空隙氧化和应力松弛风险。未来，随着技术进步，实时电阻监测（IoT传感器）和激光辅助压接等复合工艺有望进一步提升焊接可靠性和工艺适应性，为变压器制造提供更优解决方案。
