油浸式变压器防爆设计要点：压力释放阀和瓦斯继电器如何协同工作？

在全球电力基础设施中，油浸式变压器因其出色的绝缘性能和散热能力而被广泛应用。然而，内部故障可能导致压力急剧升高和绝缘油分解，存在严重爆炸风险。国际电工委员会(IEC)和IEEE标准都强调了防爆系统对变压器安全运行的重要性。本文将深入解析压力释放阀和瓦斯继电器这两大核心防爆组件的工作原理、协同机制及设计要点，帮助电力工程师和运维人员全面理解这一关键安全系统。

1.油浸式变压器的内部故障与防爆需求

● 变压器内部故障类型及后果

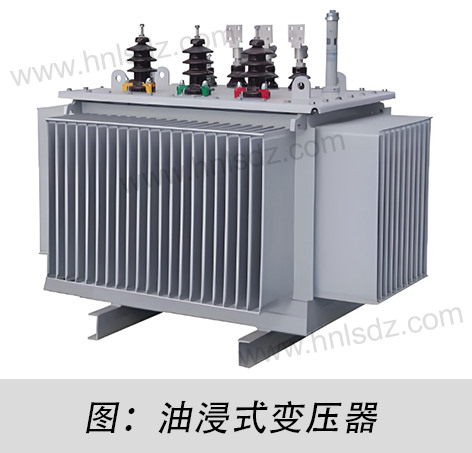

油浸式变压器内部故障主要分为两类：电气故障和热故障。电气故障包括绕组匝间短路、层间短路和对地短路；热故障则包括铁芯局部过热、油路堵塞导致的散热不良等。根据IEEE C57.12.00标准，这些故障会产生如下连锁反应：

表1：变压器内部故障类型及其物理效应

● 气体生成动力学分析

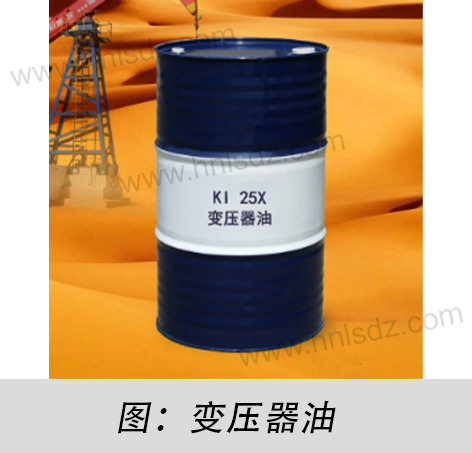

绝缘油(通常为矿物油)在故障条件下的分解遵循阿伦尼乌斯方程：

k = A·e^(-Ea/RT)

其中：

•k：反应速率常数

•A：频率因子(取决于油品，典型值10^12~10^14 s^-1)

•Ea：活化能(矿物油约210kJ/mol)

•R：理想气体常数(8.314 J/mol·K)

•T：绝对温度(K)

该方程表明，温度每升高10°C，反应速率增加约2倍。当故障点温度超过500°C时，可在几分钟内产生数立方米的气体。

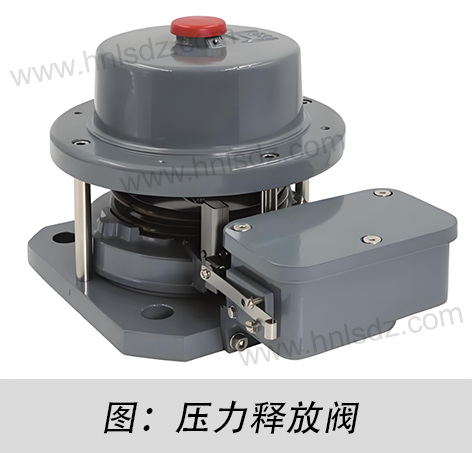

2.压力释放阀：瞬态过压的第一道防线

● 工作原理与机械设计

压力释放阀(PRD)采用弹簧-膜片机构，其开启压力P_open由下式决定：

P_open = (F_spring - F_preload)/A_seal

其中：

•F_spring：弹簧力(N)

•F_preload：安装预紧力(N)

•A_seal：密封面积(m²)

典型设定值为70±5kPa(根据IEC 60076)，该值低于箱体承受极限(通常为140kPa)但高于正常工作压力(<35kPa)。

● 关键性能参数与选型

表2：压力释放阀性能对比(基于IEEE Std C57.12.10)

注：Cv值定义为在1psi压差下每分钟流过60°F水的加仑数，反映泄压能力

3.瓦斯继电器：气体监测的精密卫士

● 双浮子结构工作机制

现代瓦斯继电器采用磁力耦合浮子技术，包含：

•上浮子：响应油流速度(触发报警，通常整定在0.6-1.2m/s)

•下浮子：响应气体积累量(触发跳闸，一般设定为250±50mL)

气体聚集速率dv/dt与故障严重程度呈正相关。当检测到>12%/h的气体增速时，应立即停运变压器(依据IEC 60599导则)。

● 气体色谱分析与故障诊断

瓦斯继电器收集的气体需通过杜瓦三角法(Duval Triangle)进行诊断：

%CH4 = [CH4]/([H2]+[CH4]+[C2H4]) × 100%
%C2H4 = [C2H4]/([H2]+[CH4]+[C2H4]) × 100%

典型故障对应区域：

•PD(局部放电)：CH4 >70%

•T1(低温过热)：CH4 30-70%，C2H4 <15%

•T2(中温过热)：C2H4 15-50%

•T3(高温过热)：C2H4 >50%

4.协同工作机制与系统集成

油浸式变压器的防爆安全依赖于压力释放阀（PRD）与瓦斯继电器（Buchholz Relay）的时序协同与空间互补。两者通过精确的物理响应特性和安装布局，构建了从早期预警到紧急泄压的完整防护链条。以下是其协同工作的详细机制：

● 故障响应的时序逻辑

1 故障响应的时序逻辑（按毫秒-分钟级分段）

关键协同逻辑：PRD针对压力突变（物理冲击），瓦斯继电器针对气体积累（化学变化）。电弧故障时PRD为第一防线，过热故障时继电器率先响应，两者覆盖不同时间常数的故障模式。

● 空间布置的工程规范（基于IEC 60296与IEEE C57.12.00）

安装位置的物理关系直接影响协同效果，需满足以下刚性约束：

- 高程配合

瓦斯继电器必须安装在储油柜与油箱之间的连接管上，且管路倾斜角≥5°（欧洲要求≥7°）。

原因：确保气泡沿斜坡单向聚集至继电器气室，避 免油至继电器气室，避免油流扰动导致误判

- 压力波隔离

PRD喷口与继电器距离≥1.8m，且喷流方向偏离继电器45°以上。

原因：PRD动作时喷射气流速度可达80m/s，近距离会干扰继电器浮子位置

- 油流动力学设计

Qmin=0.26×D2.5(L/min)

其中D为连接管内径（cm），最小流量Q_min需>25L/min

原因：保证低速油流可推动上浮子油流可推动上浮子，但不超过继电器耐受极限（通常<150L/min）

● 系统级联保护验证（故障案例模拟）

以绕组匝间短路为例说明协同过程：

- t=0s：短路点温度骤升>1000°C，油分解产生H₂、C₂H₂等气体

- t=15s：气泡上升至继电器，聚集速率达50mL/s（超阈值10倍） → 下浮子下沉触发跳闸信号

- t=18s：断路器未动作（失效场景），短路持续引发压力激增

- t=18.2s：箱体压力突破70kPa → PRD膜片破裂泄压

- t=30s：PRD泄放高温油气混合物（避免爆炸）

- t=5min：运维人员通过继电器气室取样，色谱分析确认故障类型

结语

现代油浸式变压器的防爆系统已发展为多物理量监测、多层级保护的智能安全体系。通过深入理解压力释放阀与瓦斯继电器的协同机制，运维人员能更有效地预防变压器爆炸事故。建议用户定期进行：

1.PRD动作测试(每年一次，含密封性检查)

2.瓦斯继电器功能验证(每半年一次气体积累测试)

3.联合动作模拟(每两年一次全系统测试)

这些措施不仅符合IEC 60599和IEEE C57.104的预防性维护要求，更能显著提升变压器的运行可靠性和使用寿命。
